Заземляемые трансформаторы напряжения 3НОЛ.06

ТУ16 - 2010 ОГГ.671 240.001 ТУ взамен ТУ16 - 2004 ОГГ.671 241.016 ТУ

Трансформатор напряжения ЗНОЛ.06 применятся для питания измерительных, автоматических, сигнальных, защитных систем на электрооборудовании переменного тока с частотой 50/ 60 герц и напряжением 6/10/15/20/24/27 киловольт.

Предназначается данный тип тр-ров для использования в токораспределительном оборудовании (КРУ, ЗРУ, ПТН), возможно использование на токопроводах турбогенераторов. Также заземляемые трансформаторы напряжения серии ЗНОЛ могут использоваться как силовые тр-торы, но без превышения максимальной нагрузочной мощности.

Трансформаторы типа ЗНОЛ.06 – условия эксплуатации

Заземляемые трансформаторы напряжения ЗНОЛ.06 выполнены в двух климатических категориях – У3 и Т3. Условия эксплуатации:

- рабочее расположение не выше 1000 метров над у.м.;

- температурный диапазон среды эксплуатации: для У3 от -45°С до +50°С, для Т3 от -10°С до +55°С;

- размещение – в сухой, непыльной, невзрывоопасной среде (электрошкафы, помещения), отсутствие активных газов, испарений;

- пространственное расположение любое.

Производитель дает гарантию на трансформатор ЗНОЛ 06 – 5 (пять) лет с начала эксплуатации, срок эксплуатации – до 30 лет.

Трансформатор ЗНОЛ.06 – техническое описание (краткое)

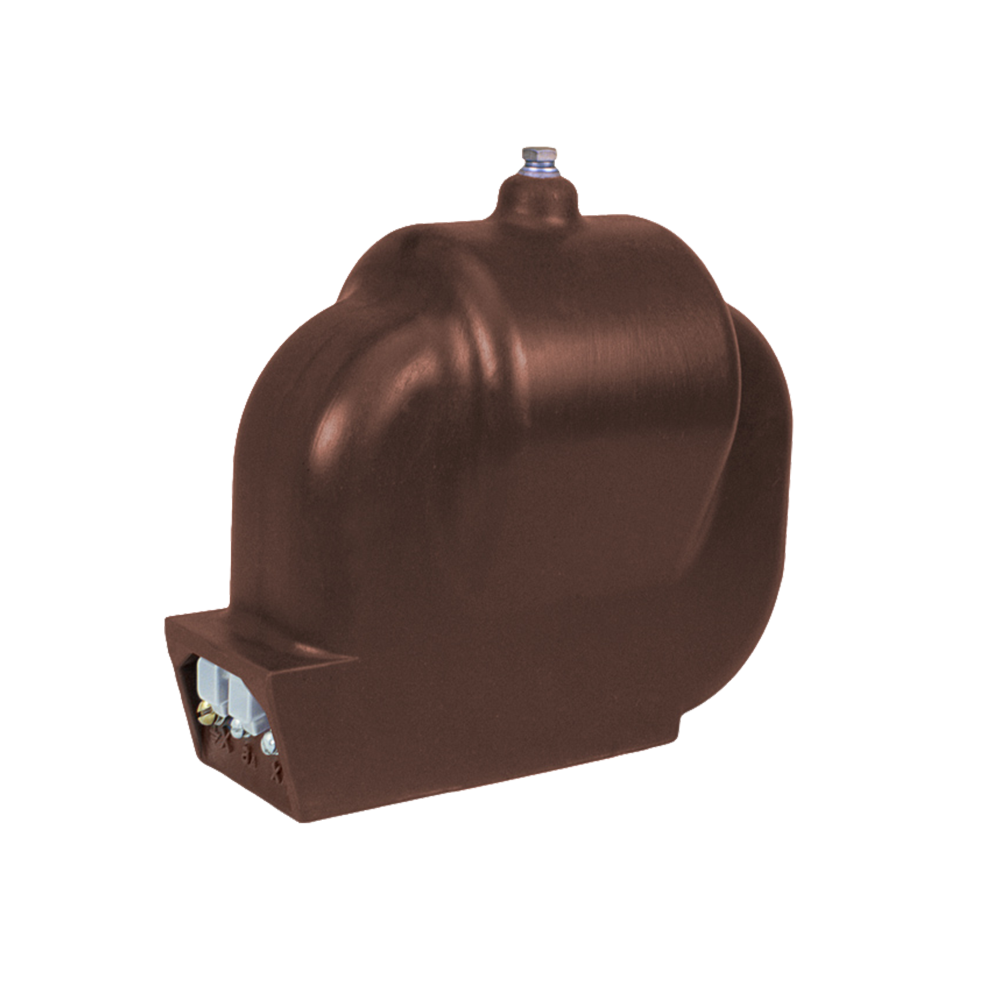

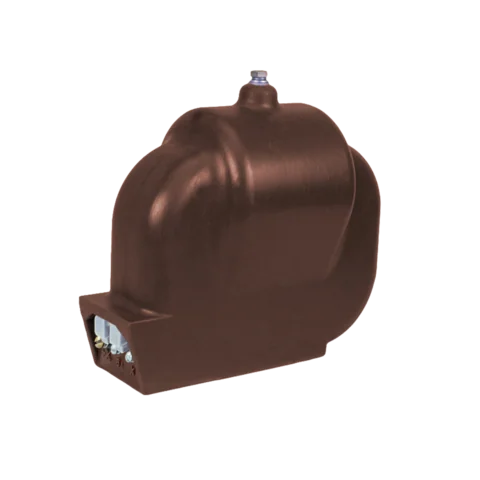

ЗНОЛ.06 – заземляемый трансформатор напряжения является однофазным электромагнитным устройством с тремя или четырьмя вторичными обмотками и с заземляемым выводом первичной обмотки. На магнитопровод стержневого типа, изготовленного из разрезной электротехнической стали, концентрически наматываются вторичные обмотки.

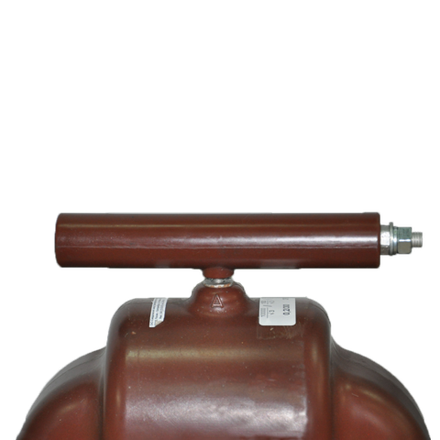

Обмотки залиты изоляционным компаундом из эпоксидного раствора и образуют литой монолитный блок. Сверху корпуса находится высоковольтный вывод первичной обмотки, выводы заземления и вторичных обмоток – снизу корпуса на торцевом клеммнике.
