Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛПМ(И)

ТУ16 - 2010 ОГГ.671 240.001 ТУ взамен ТУ16 - 2008 ОГГ.671 241.041 ТУ

Трехфазный трансформатор напряжения ЗхЗНОЛПМ предназначается для электропитания автоматических измерительных и защитных систем в цепях токораспределительного оборудования. Применяется для эксплуатации на электрооборудовании переменного тока типа ПТН, ЗРУ, КРУ. Используемая рабочая частота – 50/60 герц при напряжении 6/10 кВ.

Требования эксплуатации

По климатическому исполнению трансформаторы типа ЗНОЛПМ относятся к категории УХЛ2 и эксплуатируются с соблюдением следующих требований:

- расположение – не свыше 1 тыс. метров над у.м;

- температура окружения с учетом нагрузок – от -60°С до +55°С;

- месторасположение – сухие непыльные площадки, без агрессивного конденсата от газов и жидкостных испарений;

- пространственное размещение – любое.

Описание трансформаторов

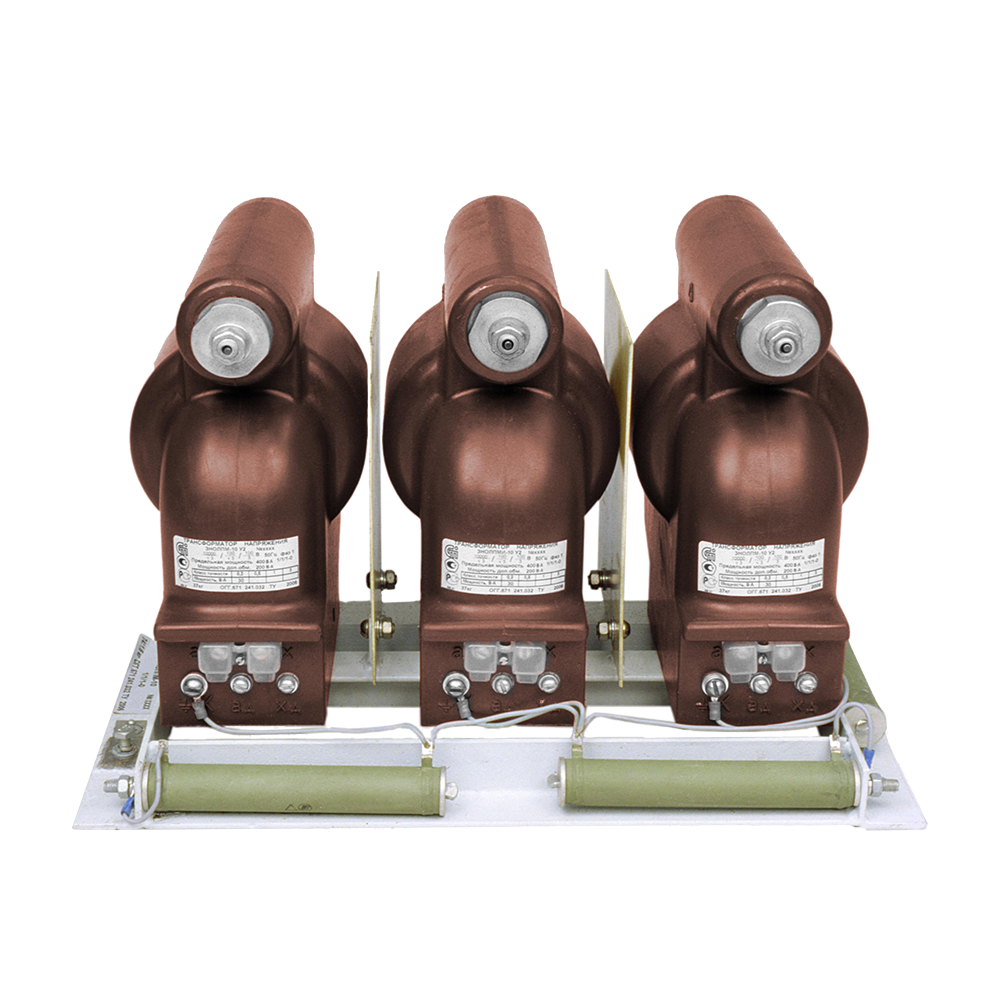

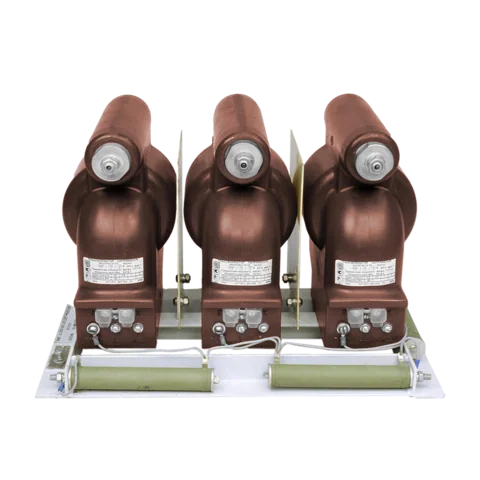

Трансформатор 3*ЗНОЛПМ состоит из трех отдельных заземляемых (З) трансформаторов напряжения (Н), однофазных (О), с литой изоляцией (Л) и наличием предохранительного устройства (П), малогабаритные (М). Однофазные тр-ры монтируются на общей плате на расстоянии, обеспечивающим изоляцию между собой.

Имеется 4 варианта комплектации трехфазных тр-ров антирезонансной группы, различающихся наличием однотипных или разнотипных однофазных тр-ров. Например, трехфазный трансформатор 3 ЗНОЛПМИ (6 или 10 кВ) может состоять из однофазных:

- трех ЗНОЛПМИ;

- двух ЗНОЛПМИ (по краям) и одного ЗНОЛПМ (в центре);

- двух ЗНОЛПМ (по краям) и одного ЗНОЛПМ И (в центре).

Следует учитывать, что допускается продолжительное время использовать трансформаторы данного типа в качестве силовых, при нагрузках, не превышающих максимальной мощности.
