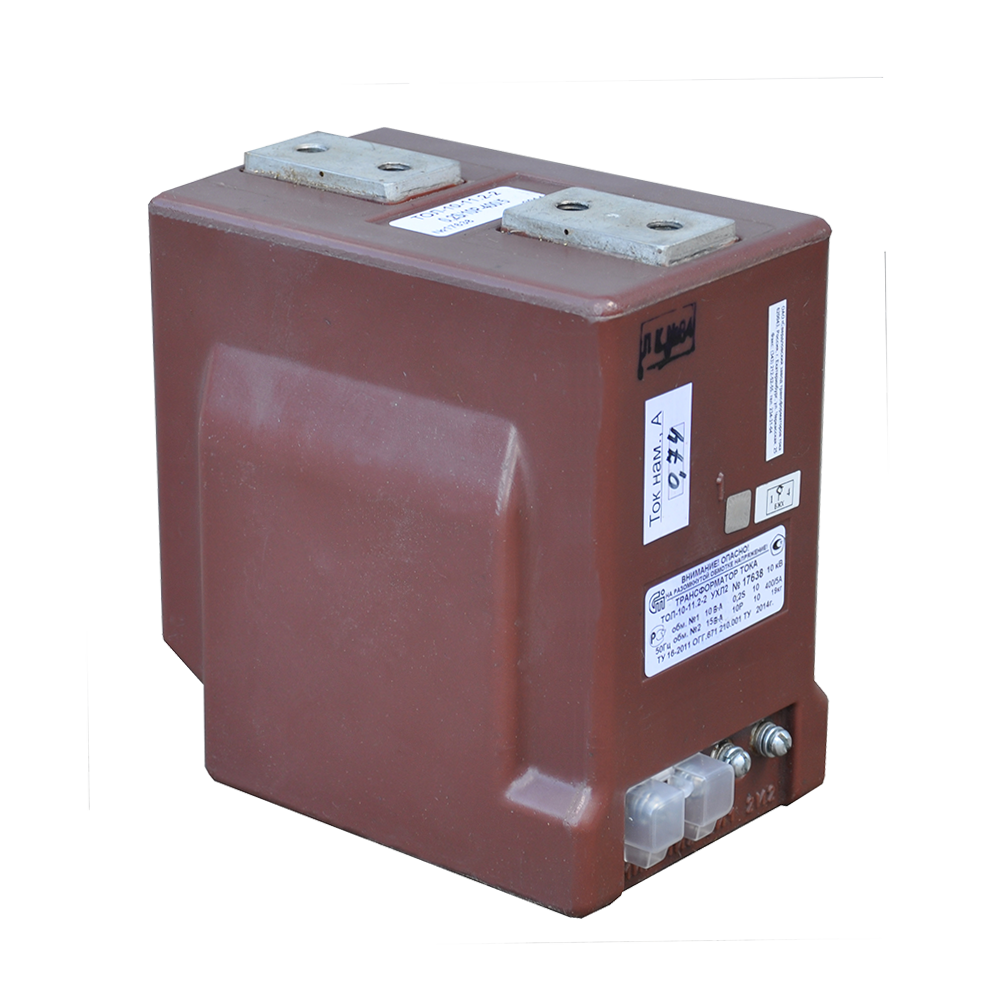

Токовый трансформатор опорного типа, с литой изоляцией, марки ТОЛ-10-11 предназначен для использования в электроустановках переменного тока типа КРУ/КРУН/КСО с напряжением 10 и 11 (экспортный вариант) кВ при частоте тока 50/60 Гц.
Основным назначением токовых преобразователей данной марки является передаточная функция измеренных информационно-сигнальных данных к датчикам измерения, а также защитным и управляющим устройствам. Трансформаторы ТОЛ-10-11 исполненные для дифференциальной защиты или с наличием выводов вторичных обмоток из гибкого электропровода с большим количеством жил, поставляются по спецзаказу. Длина выводных концов указывается в заявке.
Рабочие условия и срок службы
Трансформаторы типа ТОЛ-10-11 по климатическому исполнению разделяются на два типа – УХЛ2 и "Т2". Основные условия эксплуатации:
- Рабочая высота – не больше 1 тыс. метров над уровнем моря;
- Рабочая среда – без содержания пыли и высокого скопления агрессивных газов и жидкостных паров (возможно разрушение металлических частей или изоляции), отсутствие взрывоопасных условий;
- Диапазон температурного режима внутри электроустановок: от +40°C до -60°C для " УХЛ2" и от +50°C до -10°C для "Т2";
- Монтаж устройства может осуществляться в различных положениях.
Гарантия – 5 лет с начала работы, оптимальный эксплуатационный срок – 30 лет. Рекомендуется проводить проверку через каждые 16 лет.
Дополнительные параметры
Токовые трансформаторы марки ТОЛ-10-11 уральского предприятия «СЗТТ» в целях раздельного опломбирования вторичных выводов укомплектован прозрачным колпаком из полимера.
Трансформаторы производятся с одной вторичной обмоткой, предназначенной для измерений и другой вторичной обмоткой для защиты. При этом вторичные обмотки свердловских трансформаторов можно использовать для учетных приборов (с классом точности 0,2S/0,5S) с более низким нагрузочным значением (ниже на 25 процентов от номинала). Допускается минимальная нагрузка для обмоток данного класса точности не менее 1 (одного) ВА. В техпаспорте на преобразователи тока этого типа указаны минимальные токовые и угловые погрешности. Возможно производство трансформаторов переключающихся по первичной либо вторичной стороне.
Характеристики
Номинальное напряжение, кВ
10,
11
Категория размещения
Внутренняя
Первичный ток, А
5 - 2000
Вторичный ток, А
5; 1
Число обмоток, шт.
до 2
Межповерочный интервал, лет
16
Гарантия, лет
8
Завод-изготовитель
ОАО «Свердловский завод трансформаторов тока» (ОАО “СЗТТ”)
