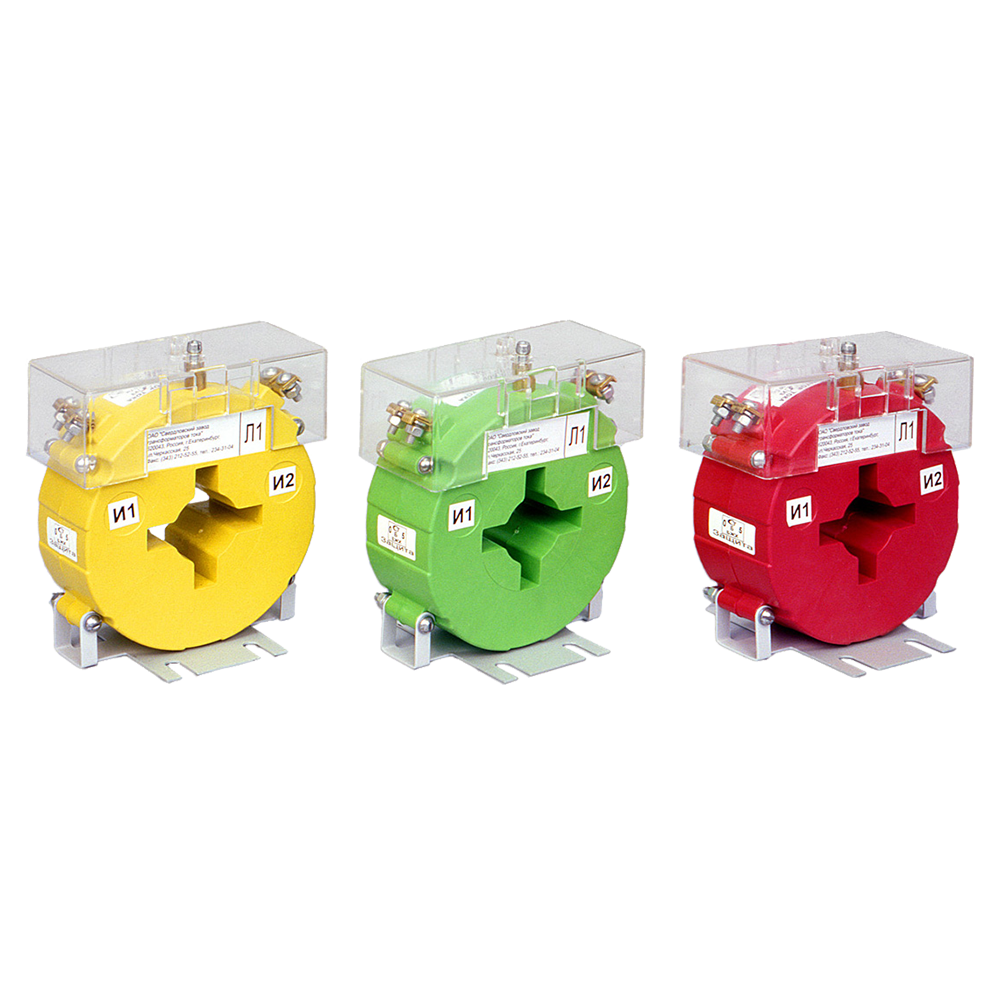

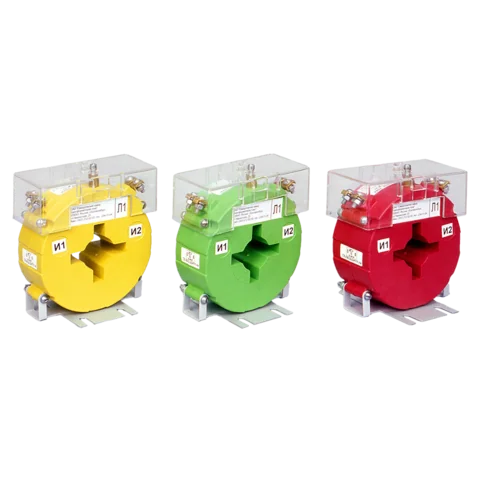

Шинные трансформаторы тока ТШП-0,66

ТУ16 - 2011 ОГГ.671 230.001 ТУ взамен ТУ16 - 2004 ОГГ.671 233.006 ТУ

Эксплуатационное назначение трансформаторов тока ТШП-0,66

Трансформаторы ТШП-0,66 используются как передающее звено информационных данных (сигналов) на аппаратуру для измерения параметров тока. Применяются в электроустановках переменного тока с частотой 50/60 Гц и максимальным напряжением 0,66 кВ.

Трансформаторы ТШП с классом точности 0,2/0,5/0,2S/0,5S используются в потребительских схемах для учета расхода электроэнергии, с классом точности 1,0 – в измерительных схемах.

Следует заметить, что "Свердловский завод трансформаторов тока" допускает выпуск учетных трансформаторов, где используются вторичные обмотки с классом точности 0,2S/0,5S, с минимальной нагрузкой 1ВА и с показателем вторичной нагрузки менее 25% от номинала.

Условия эксплуатации

Трансформатор тока ТШП исполняются в вариантах "У" либо "Т" и могут эксплуатироваться в среде с температурным диапазоном от -45°С до +50°С.

Не рекомендуется использование трансформаторов на высоте свыше 1000 м над уровнем моря. Запрещается эксплуатировать во взрывоопасной, сильно запыленной окружающей среде, в агрессивной среде с химическими газами и жидкостными парами. Установка может происходить как горизонтально, так и вертикально.

Срок эксплуатации токовых трансформаторов – до 30 лет. Гарантийное время – 8 лет с начала эксплуатации.Межповерочный интервал – 16 лет.

Технические характеристики

Шинный трансформатор тока ТШП имеет огнеустойчивый корпус, изготовленный из негорючего пластика. Контактные выводы вторичной обмотки закрываются крышкой из прозрачного пластика с возможностью установки пломб Энергонадзором.

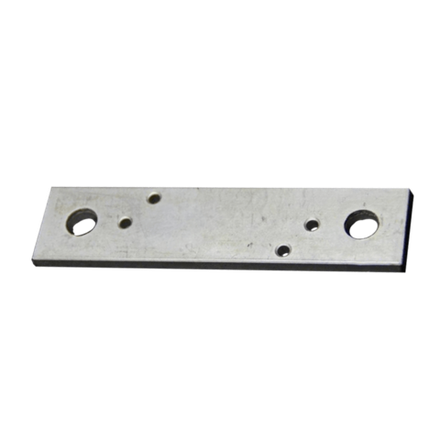

Сердечник изготавливается двух типов: из чистой электротехнической стали, либо из электротехнической стали с нанокристалическим сплавом. Первичные шины трансформаторов данного типа изготовлены из меди с оловянным покрытием.
