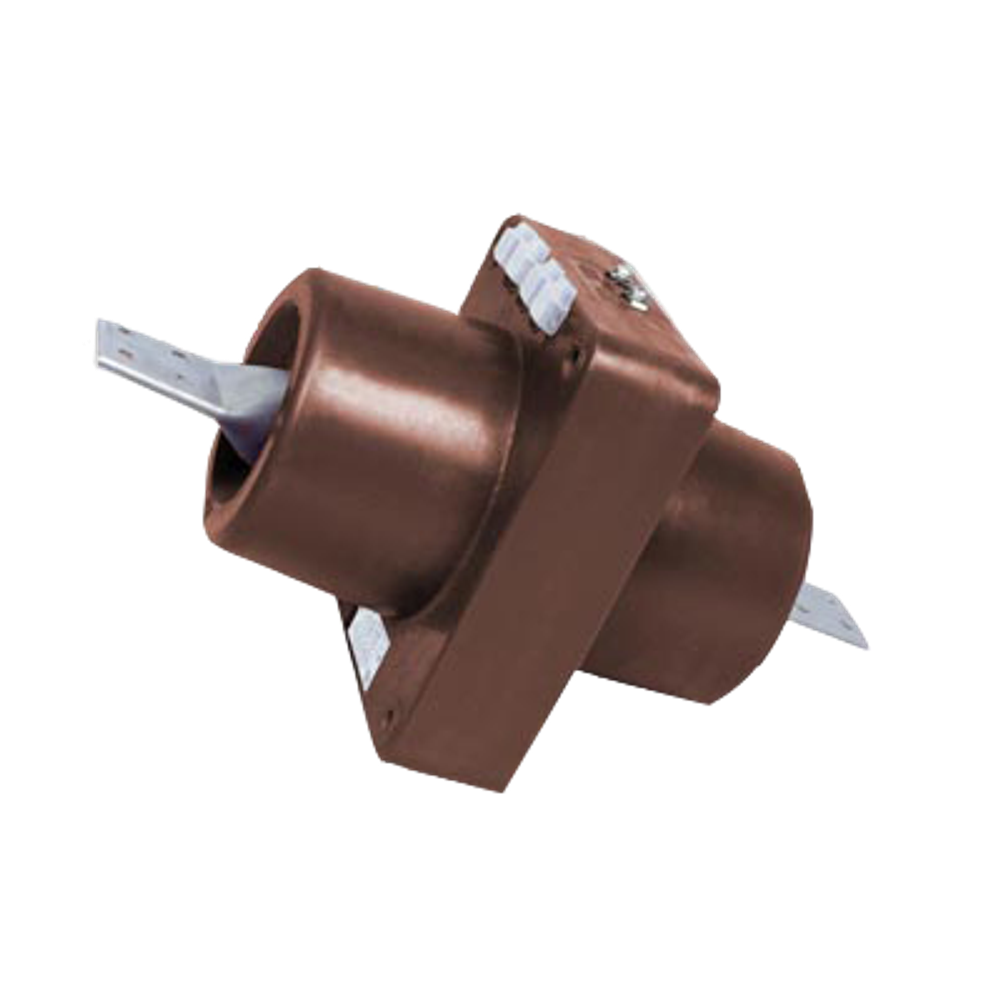

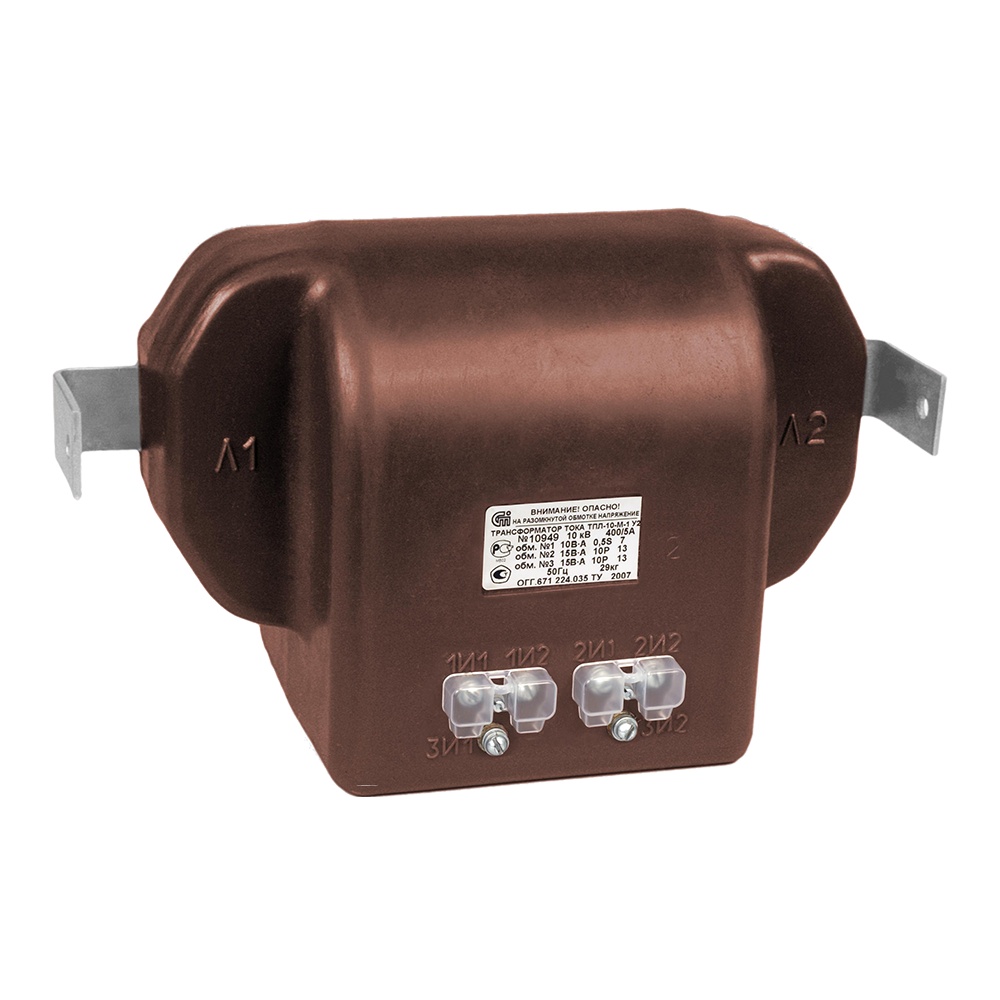

Проходные трансформаторы тока ТПОЛ-10

ТУ16 - 2010 ОГГ.671 225.012ТУ взамен ТУ16 - 2003 ОГГ.671 224.033ТУ

Трансформатор тока ТПОЛ-10 предназначается для эксплуатации в электрораспределительном оборудовании и токопроводящих энергосистемах переменного тока с I=50/60 герц и напряжением включительно до 10 киловольт. Осуществляет функцию передачи сигнально-информационных данных на измерительные, управляющие, защитные системы контроля (датчики, приборы).

Требования эксплутации ТПОЛ-10

Трансформаторы ТПОЛ-10 производятся двух типов климатического исполнения согласно ГОСТу 15150— У3 и Т3, и могут эксплуатироваться при соблюдении следующих требований:

температурный диапазон окружающего пространства в пределах от -45°С до +40°С для категории У3 и от -10°С до +45°С для категории Т3;

рабочее пространство вокруг, аппаратов не должно быть взрывоопасным, без содержания в нем пыли и прочих факторов, разрушающих металлические и изоляционные поверхности;

расположение трансформатора при монтаже может любое;

срок по гарантии составляет 5 лет, при соблюдении требований период эксплуатации — 30 лет.

Технические параметры

ТПОЛ-10 Токовый трансформатор ТПОЛ 10 выполняется как опорная конструкция, где изоляция обмоток происходит путем заливки эпоксидом, образуя монолит. С 1998 года производятся с фланцами литого типа. Первичная обмотка представлена в виде многовитковой катушки для токов на 400 ампер, либо в виде одновитковой катушки на токи 600 ампер и более. Для вторичных обмоток используется ленточный магнитный сердечник из электротехнической стали. В комплект тр-ров входят прозрачные крышки, которыми пломбируются вторичные выводы для предотвращения несанкционированного доступа.

Стоит отметить, что производятся тр-ры трех модификаций с различными показателями коэффициентов вторичных обмоток.

ТПОЛ-10-1 — с резьбовыми первичными выводами.

ТПОЛ-10-2 — с 450-миллиметровыми выводами вторичных обмоток из многожильного гибкого провода.

ТПОЛ-10-3 — имеет 3 вторичные обмотки.
