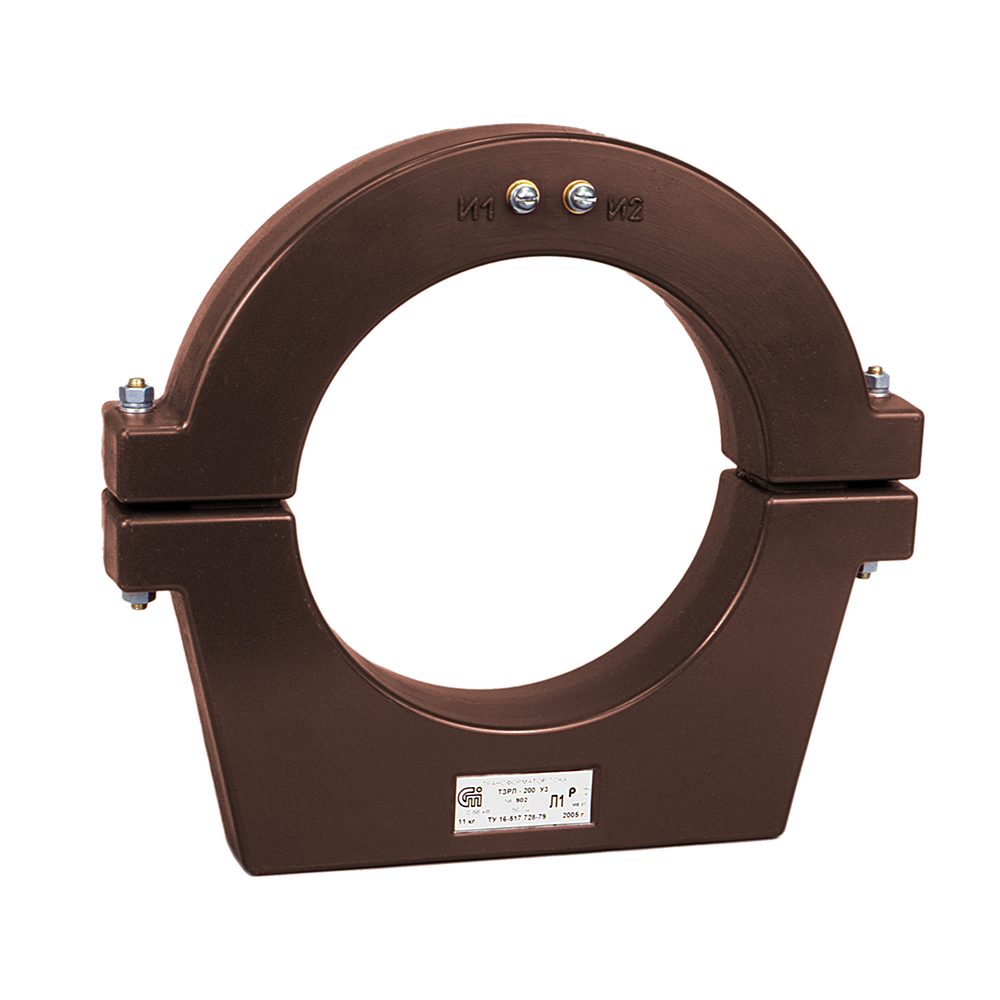

Трансформаторы тока ТЗРЛ

ТУ16 - 2011 ОГГ.671 211.059 ТУ взамен ТУ16 - 2006 ОГГ.671 211.055 ТУ

Назначение

Трансформатор нулевой последовательности серии ТЗРЛ представляет собой элемент релейной защиты, предназначенный для использования совместно с кабелями высокого напряжения для исключения возможности их замыкания в процессе эксплуатации путем трансформации возникающих токов. Монтаж изделий осуществляется непосредственно на силовой кабель.

Широкий размерный ряд трансформаторов (шесть доступных размеров), позволяет использовать их совместно с кабелями диаметром 70-200мм.

Необходимая степень изоляции между трансформатором и жилами обеспечивается не только наличием изоляции непосредственно на кабеле, но и компаундом самого преобразующего устройства. Применение ТЗРЛ допускается в распределительных устройствах, обладающих максимальным напряжением до 110кВ.

Изготавливается трансформатор ТЗРЛ на основе требований ГОСТ, и относится к числу изделий с группой климатического исполнения «У». Она допускает эксплуатацию изделия в широком температурном диапазоне до +50 градусов. Предельная высота установки до одной тысячи метров, при этом допускается применение трансформатора только в условиях нормальной воздушной среды, не имеющей в составе агрессивных веществ, оказывающих воздействие на металлические поверхности.

Коэффициент трансформации изделий зависит от конкретной модели, и составляет 30/1 и 60/1 для изделий под кабели малого и большого диаметра соответственно.

Отдельным направлением выступают трансформаторы ТЗРЛ, предназначенные для организации микропроцессорной защиты, в частности типа SEPAM и других видов. В последнем случае требуется предварительное согласование.
