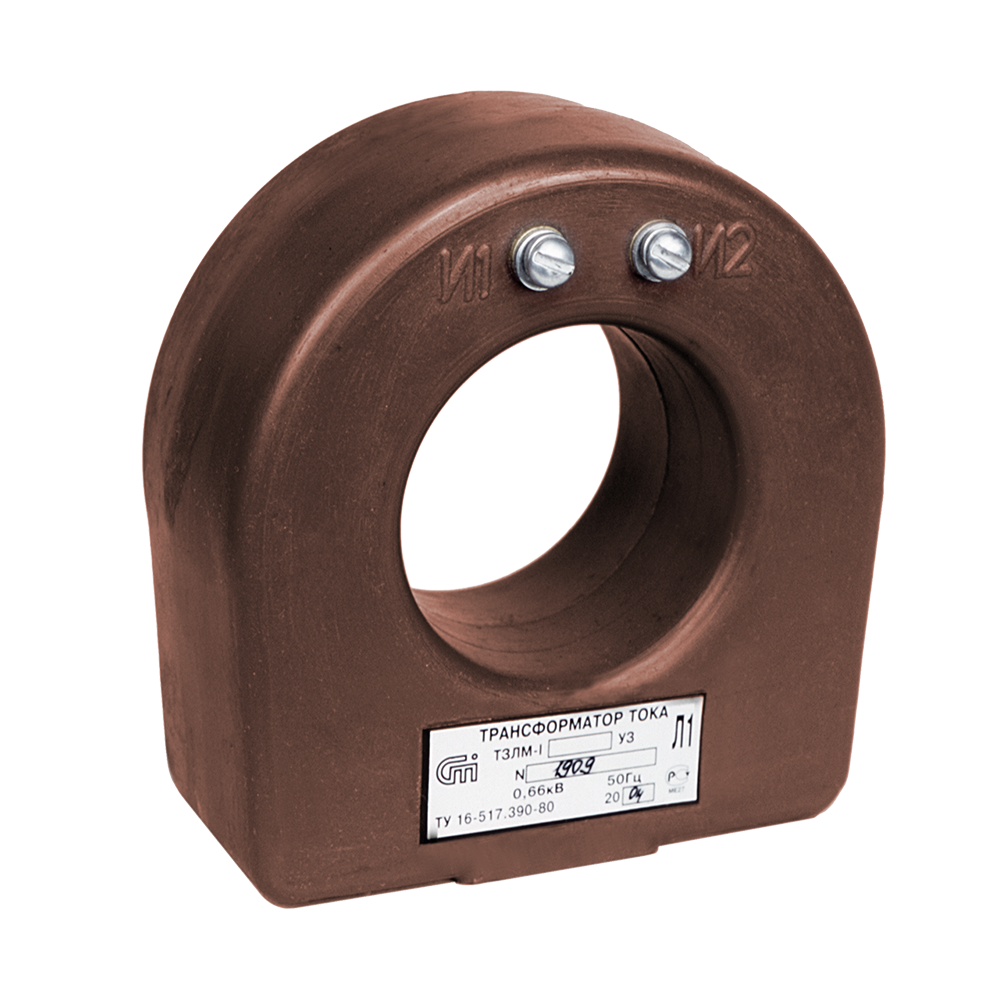

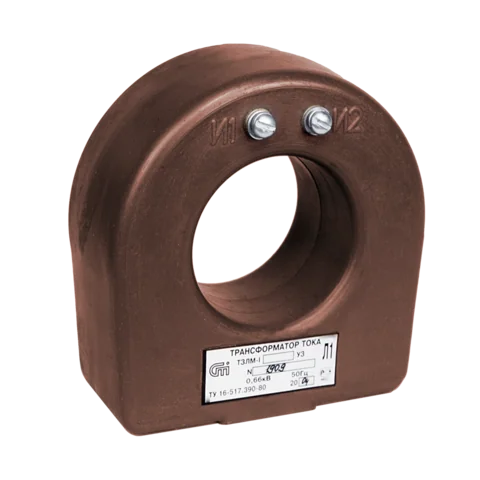

Трансформаторы тока ТЗЛМ-1
Назначение
Однофазные трансформаторы тока ТЗЛМ используются для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации токов нулевой последовательности. Трансформаторы устанавливаются на кабель: диаметром до 70 мм - ТЗЛМ-1, диаметром до 100 мм - ТЗЛМ-1-1 и ТЗЛМ-1-2.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 2 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря до 1000 м;
- температура окружающей среды приведена в таблице;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);
- рабочее положение - любое.
Изоляция между токоведущими жилами кабеля и обмотками трансформатора обеспечивается компаундом трансформатора и собственной изоляцией кабеля, что позволяет использовать трансформаторы в распределительных устройствах до 110 кВ.
