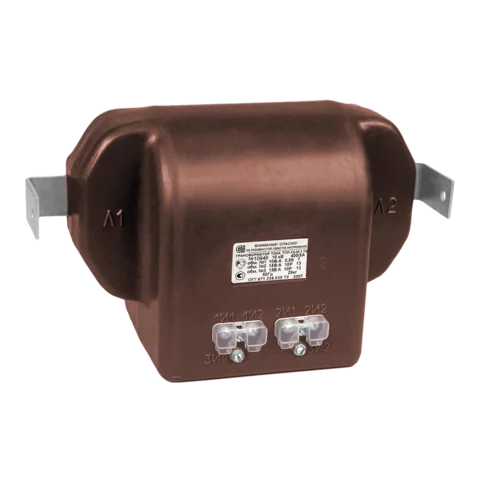

Опорно-проходной трансформатор тока ТПЛ-10-М
ТУ16 - 2010 ОГГ.671 225.012ТУ взамен ТУ16 - 2003 ОГГ.671 224.035ТУ
Трансформатор тока ТПЛ-10-М является передаточным звеном информационно-сигнальных импульсов на датчики измерения и к системам контроля, управления, защиты. В основном данный тип тр-ров используются в качестве преобразователя тока в электрораспределительном оборудовании переменного тока с частотой (I) 50/60 герц и рабочим напряжением (U) до 10 киловольт.
На сегодня вместо устаревшей модификации ТУ16-2003ОГГ.671/224.035ТУ используется более современная модификация ТУ16-2010ОГГ.671/225.012ТУ. Тр-ры ТПЛ-10-М предназначаются для замены старых моделей — ТПЛ-10.
Условия эксплуатации ТПЛ-10М
Трансформаторы ТПЛ-10М соответствуют стандартным требованиям ГОСТа и выпускаются в двух категориях климатического исполнения – У3 и Т3.
Эксплуатация тр-ров производится при соблюдении следующих требований:
- рабочая высота должна быть менее 1 тыс. метров над уровнем моря;
- тр-ры категории У3 используются при температура от -45 до +50°С, а категории Т3 – от -10 до +50°С;
- воздушное пространство должно быть без пыли и без содержания вредных для металла и изоляции факторов (газ, влажность, пары);
- монтажное расположение для работы горизонтальное или вертикальное;
- гарантийный срок службы с начала работы — 5 лет, эксплуатационный срок, при надлежащих условиях, до 30 лет.
Технические особенности
Как правило, трансформатор ТПЛ-10-М производится с 2-мя группами вторичных обмоток: одна подключается к устройствам защиты, другая, более точная, подключается к учетным и измерительным приборам. На некоторых модификациях возможно использование большего количества групп вторичных обмоток.
Корпус тр-тора изготовлен из жаропрочных полимеров и снабжается прозрачным колпаком с возможностью опломбировки для ограничения доступа к выводам вторичной обмотки. Трансформаторы класса точности 0,2S/ 0,5S производства "СЗТТ" изготовляются с возможностью использовать вторичные обмотки при падении нагрузочного показателя менее 25%, но не ниже 1ВА. По специальным заказам могут изготовляться трансформаторы, предназначенные для дифференцированной защиты электрооборудования, или тр-ры с иными коэффициентами трансформации. При этом в техническом паспорте тр-ра должны быть указаны измеренные токовые и угловые погрешности при нагрузочном значении в 1 вольт-ампер.
