Заземляемые трансформаторы напряжения ЗНОЛ
ТУ16 - 2010 ОГГ.671 240.001 ТУ взамен ТУ16 - 2007 ОГГ.671 241.052 ТУ

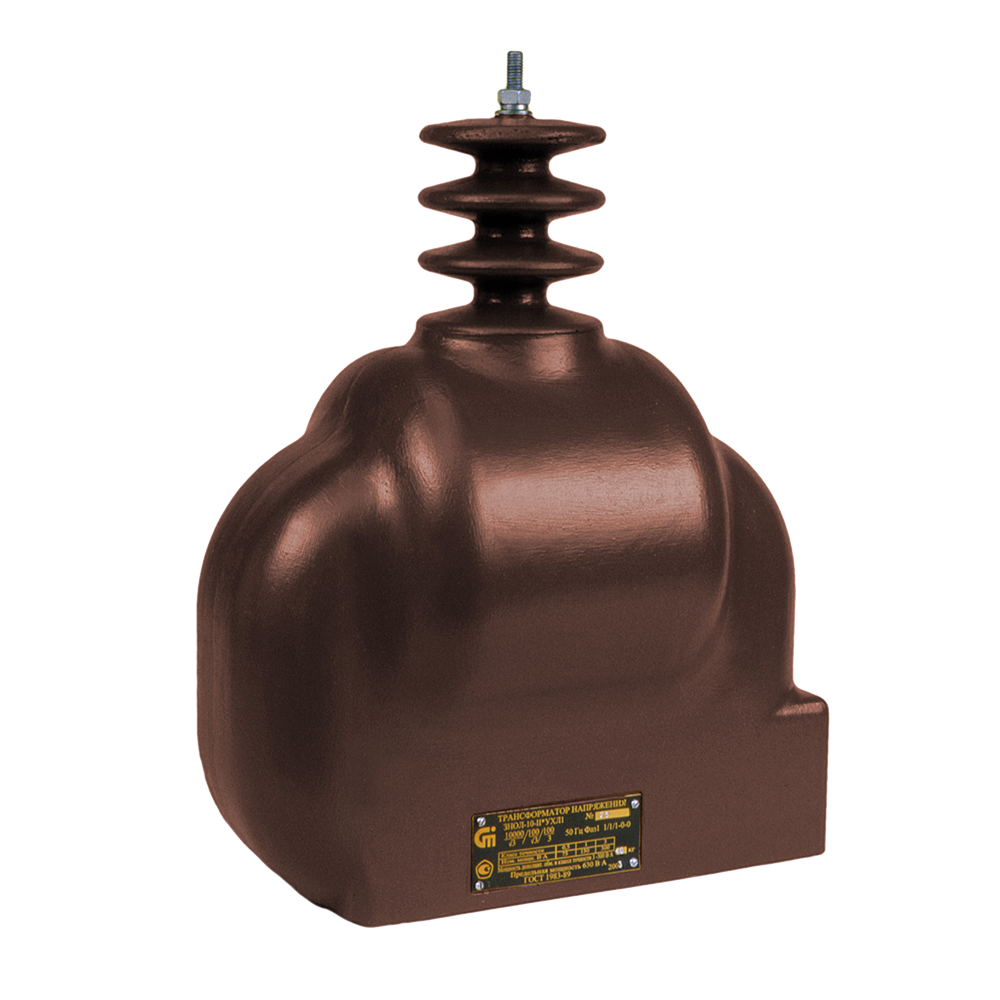

Серия трансформаторов ЗНОЛ предназначается для использования в комплексных установках открытого типа с целью обеспечения электропитанием измерительных средств, элементов автоматизации и обеспечения безопасности функционирования оборудования. Заложенные в трансформатор напряжения характеристики позволяют использовать его в качестве силового на протяжении значительного времени. В последнем случае показатели передаваемой мощности не должны превышать максимально допустимых значений. Конструкция устройств предусматривает их обязательное заземление.
В производстве трансформатор ЗНОЛ находится одновременно в двух вариантах климатического исполнения. Версии «УХЛ» способны эксплуатироваться во всех климатических поясах страны при температурах до -60 градусов включительно. Исполнение «Т» (тропическое) допускает эксплуатацию оборудования при морозах не ниже -10 градусов.
Рабочие условия оборудования нормальные, не предусматривающие агрессивной или взрывоопасной среды. Максимально допустимая высота установки не больше одной тысячи метров. Ориентация трансформатора в пространстве исключительно вертикальная.
Производителем предусматривается срок эксплуатации оборудования в течение 30 лет, в то время как гарантийный период покрывает первые пять лет работы трансформатора (5,5 лет с момента производства без эксплуатации). Допускается использование ЗНОЛ в системах учета потребляемой электроэнергии.
Трансформатор выпускается в нескольких версиях, различающихся между собой классом напряжения и основными техническими характеристиками. Вне зависимости от модели вес изделия не превышает 42 килограмм, что позволяет переносить его вручную, упрощая монтажные работы.
Назначение
Трансформаторы предназначены для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформаторов как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150.
Трансформаторы предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения "УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1".
Длина пути утечки - III по ГОСТ 9920.
Рабочее положение - вертикальное.
Патентная защита
Патент №53930 на промышленный образец.
Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.
