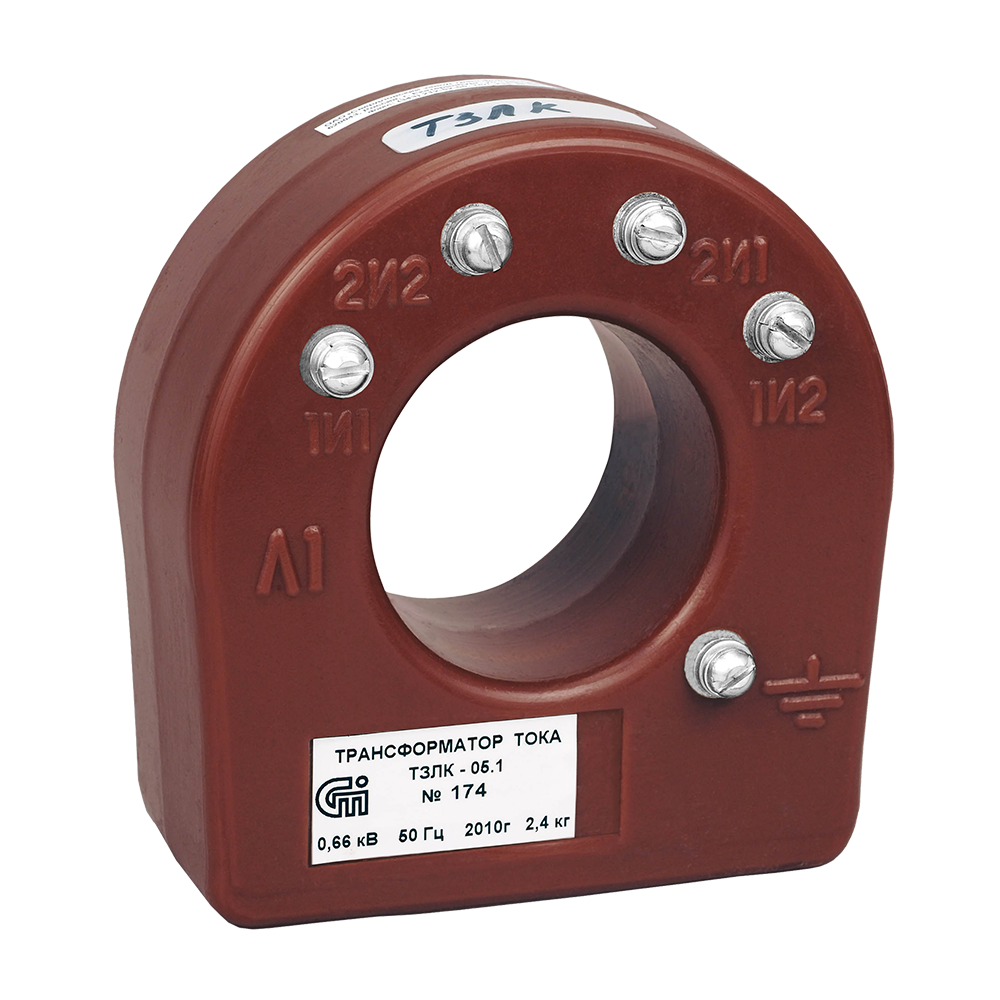

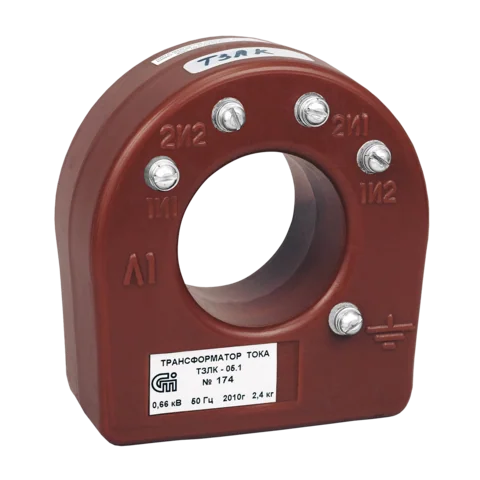

Трансформатор ТЗЛК-О5.1

Ключевые характеристики

Завод-изготовитель	ОАО «СЗТТ»
Тип трансформатора	Неразъёмный
Напряжение	0,66, 2, 3, 6, 10, 35, 110 кВ
Размер окна	Уточняется
Изоляция	Литая
Место установки	Внутренняя
Срок службы	30 лет
Гарантийный срок	3 лет

Инженер проверит заявку

Уточним цену, наличие и срок, а информацию отправим в виде КП

Связаться напрямую: 8 800 250-78-42 · info@tkenergo.com

Информация о товаре

Номинальное напряжение, кВ: 0,66
Испытательное одноминутное напряжение, кВ: 3
Номинальная частота, Гц: 50
Коэффициент трансформации «1И1-1И2»: 25/1
Масса, кг: 2,4
Односекундный ток термической стойкости, А: 140
Чувствительность (вторичное напряжение при активной нагрузке 1 Ом) при первичном токе 0,25 А, не менее, мВ: 7
Чувствительность защиты в комплекте с реле ЗЗМ-1 У 2 типа «Зеро» (первичный ток), не более, А: 0,17
Минимальный ток срабатывания в комплекте с реле РТЗ-51, А: при уставке 30 мА 122 мА в комплекте с реле РТ-140/0,2, А при уставке 100 мА: 0,8 2,9 3,9
Угловая погрешность тока при активной нагрузке 1 Ом относительно первичного, при первичном токе 0,25 А, не более: 30°
Напряжение на выводах вторичной обмотки «1И1 и 1И2» при нагрузке 1 Ом при протекании по дополнительной обмотке «2И1 и 2И2» тока 0,04 А частоты 50 Гц, не менее, мВ: 10
Процентное содержание гармонических составляющих во вторичном токе при нагрузке 1 Ом при первичном синусоидальном токе 0,2 А, не более, %: 4
Первичный ток, А: 25
Число обмоток, шт.: 1
Место установки: Внутренняя
Вторичный ток, А: 1
Гарантия, лет: 3

Трансформатор ТЗЛК-О5.1 — измерительный измерительный трансформатор тока, серия ТЗЛКО, класс напряжения 0,66 кВ, коэффициент 0,17 А/1 А, класс точности 1, внутренняя установка. Позицию можно использовать для расчета КП, проверки наличия, подбора аналога и уточнения комплектности под проект.

Назначение и применение

ТЗЛК-О5.1 применяют в цепях учета, измерения, защиты, автоматики, сигнализации и управления в электроустановках переменного тока. При подборе важно сверить не только модель, но и фактическое исполнение: токи, напряжение, нагрузку вторичных цепей, климатическое исполнение, габариты и требования к документам.

Что проверить перед заказом

Проверьте класс напряжения: 0,66 кВ.
Сверьте коэффициент трансформации: 0,17 А/1 А.
Укажите вторичный ток: 1.
Для учета и защиты проверьте класс точности: 1.
Количество вторичных обмоток: 1.
Условия установки: внутренняя установка.
Если модель меняется по проекту, приложите спецификацию или опросный лист: так быстрее подобрать точное исполнение или аналог.

Документы и подтверждение параметров

Для закупки можно запросить коммерческое предложение, паспорт, руководство по эксплуатации, сертификат, описание типа средства измерений, 3D-модель или опросный лист, если они нужны проектировщику, снабжению или службе эксплуатации.

Для трансформаторов тока при подборе ориентируются на ГОСТ 7746, требования проекта и ПУЭ для цепей учета. Конкретное исполнение лучше сверять по паспорту, сертификату и проектной спецификации: это снижает риск ошибки при замене, повторной закупке или подборе аналога.

Цена, наличие и сроки

Цена и срок поставки зависят от исполнения, текущей производственной программы и объема партии. Отправьте модель или список позиций — мы проверим наличие, возможный срок изготовления и предложим замену, если нужного исполнения нет в доступной поставке.
