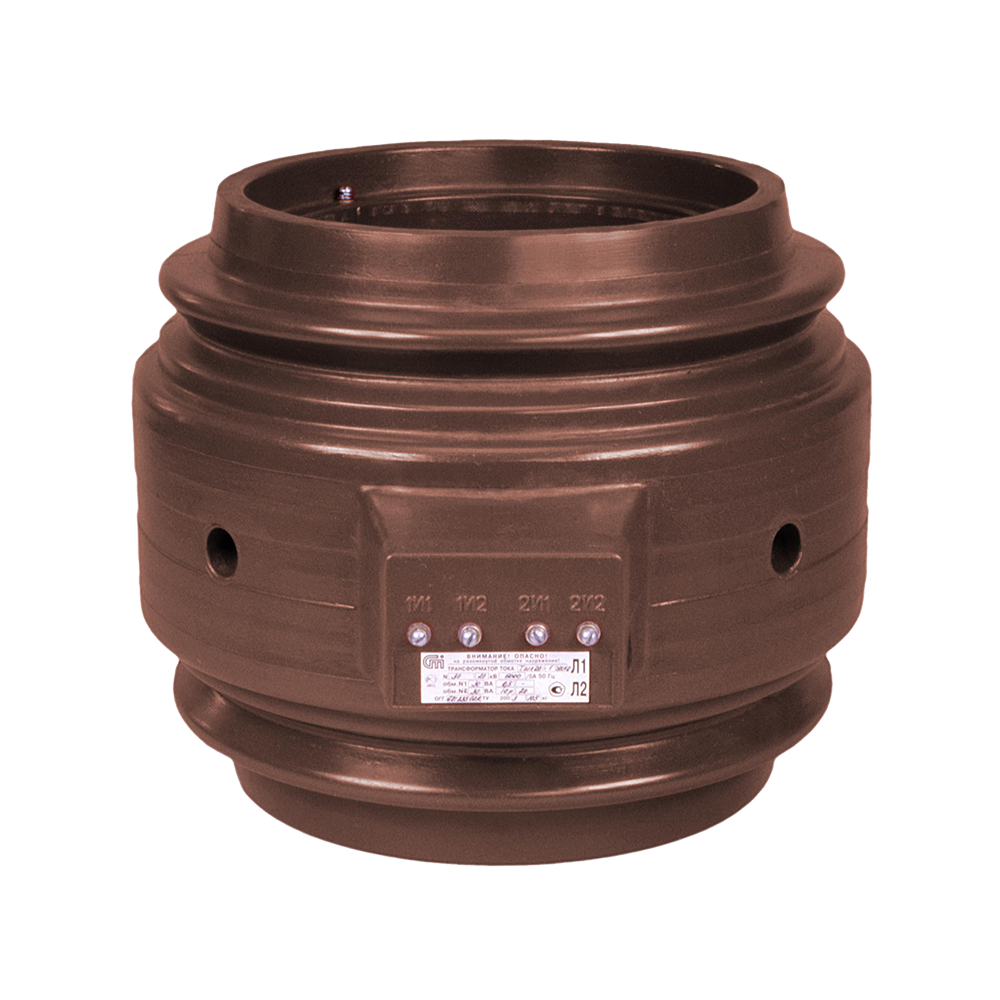

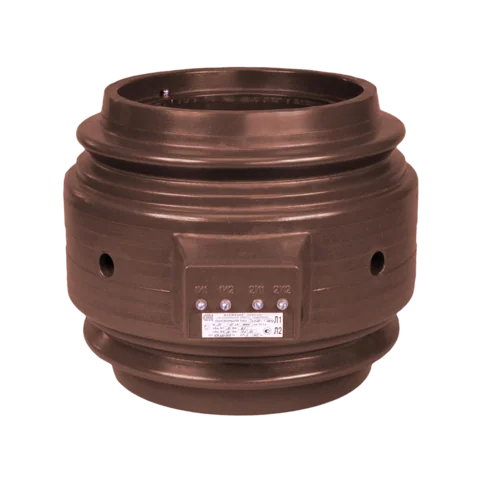

Шинные трансформаторы тока ТШЛ-20-I
ТУ16 - 2010 ОГГ.671 230.001ТУ взамен ТУ16 - 2005 ОГГ.671 235.022ТУ
Трансформатор тока ТШЛ-20-I входит в группу шинных трансформаторов, используемых на высоковольтном электрооборудовании переменного тока. Применяется на пофазно-экранированных токопроводах в электроустановках с номинальным напряжением 20 киловольт и рабочей частотой 50/60 герц.
Трансформаторы типа ТШЛ предназначаются для преобразования токовых значений и передачи сигнальных импульсов на измерительные приборы (счетчики, датчики) и управляющие системы (релейная защита, автоматика). Также они являются источником электропитания данных устройств.
Эксплуатационно-технические требования
По климатическому исполнению трансформаторы ТШЛ-20-I относятся к классу УХЛ2. Эксплуатация осуществляется при соблюдении следующих требований:
- эксплуатация – не выше 1 тысячи метров над у.м.;
- рабочий диапазон температуры – от -60°С до +50°С;
- среда внутри электроустановок – сухая, без пыли, взрывобезопасная, отсутствие агрессивных испарений или газов;
- монтаж может осуществляться в любом положении.
Срок гарантии с момента ввода в эксплуатацию – 5 лет, расчетный срок службы – 30 лет.
Техническое описание
Трансформатор ТШЛ-20-I относится к шинно-литым конструкциям, где первичной обмоткой является токопроводящая шина. Обмотки, для изоляции и защиты от внешних повреждений, заливаются компаундом из эпоксидной смолы. Блок-монолит, при своих небольших размерах, позволяет обеспечить высокую электрическую прочность на пробой и на поверхностный разряд.
Для ограничения доступа к выводам вторичных обмоток и установки на них контрольных пломб трансформаторы укомплектованы раздельными прозрачными колпаками из полимера.
Для исключения влияния соседних токоведущих шин и изгиба своей шины в т/т ТШЛ-20-I используется особая технология экранирования вторичных обмоток. При этом возможен монтаж трансформаторов на неэкранированных токопроводах.
Производитель предоставляет возможность заказчику сформировать заявку на поставку комплектующих изделий (трансформаторов ТШЛ-20-I) со следующими параметрами:
- для дифференциальной защиты;
- с различными коэффициентами преобразования (трансформации) вторичных обмоток;
- с экранированной обмоткой, в маркировке ставится дополнительная буква "Э".
