Шинные трансформаторы тока ТШЛ-10
ТУ16 - 2010 ОГГ.671 230.001ТУ взамен ТУ16 - 2004 ОГГ.671 234.027ТУ
Трансформатор тока ТШЛ-10 осуществляет функцию преобразования токовых значений и передачи информационных импульсов на измерительные датчики либо к устройствам контроля. Применяется как один из сигнально-защитных элементов электроцепи в токораспределительном оборудовании переменного тока с напряжением до 10 тыс. Вольт и частотой 50, 60 Герц. В основном используются в закрытых шинопроводах, КРУ.
Требования эксплуатации
Выпускаются токовые трансформаторы (шинные, литые) серии ТШЛ двух климатических типов – У3, Т3. К требованиям и возможностям эксплуатации ТШЛ-10 относится:
- рабочая высота над у. м. не больше 1000 метров; - монтаж должен осуществляться в сухих непыльных местах, без концентрации в воздухе газовых и взрывчатых веществ;
- температурный режим рабочей среды для исполнения У3 – от -45 до +55°C, для исполнения У3 и для исполнения Т3 – от -10 до +60°C;
- монтажное расположение – горизонтальное или вертикальное;
- стандартный срок гарантии – 5 (пять) лет, эксплуатационный срок – до 30 (тридцати) лет.
В комплектацию трансформаторов входит эксплуатационная документация: техпаспорт; описание габаритных размеров, монтажных и подсоединительных действий; инструкция по техническому обслуживанию.
Электротехнические свойства

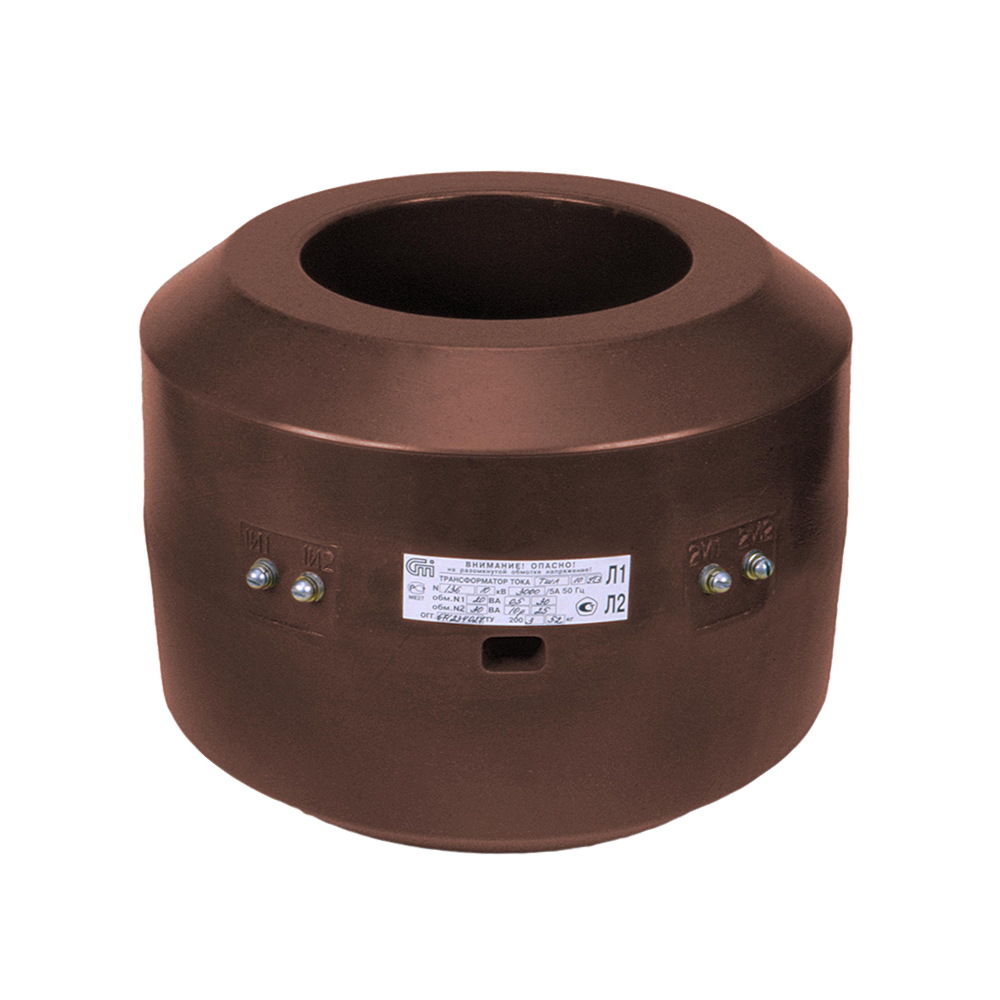

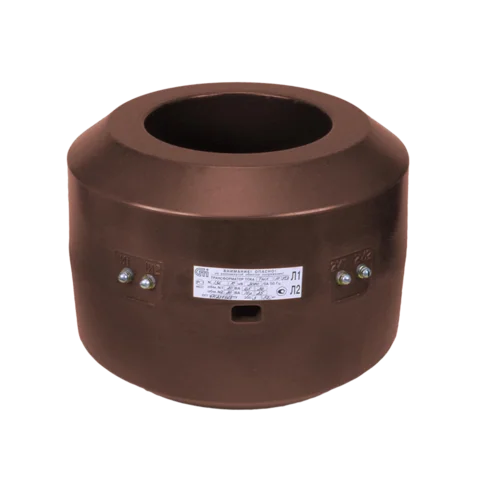

Трансформатор ТШЛ-10 исполняется в виде шинно-литой конструкции. В качестве первичной обмотки задействована шина распределительного электрооборудования. Вторичные обмотки наматываются на магнитный сердечник типа тороид. Для защиты от атмосферного и механического воздействия обмотки заливаются компаундом из эпоксидных смол.
Концы вторичных обмоток выведены на фланец литого огнестойкого корпуса и защищены прозрачными полимерными крышками с возможностью пломбировки. Также на корпусе размещается табличка со схемой подключения выводов и основными электротехническими характеристиками.
Токовые тр-торы "СЗТТ" производятся с возможностью применения вторичных обмоток (с классом точности 0,2S|0,5S) при снижении нагрузки менее 25% от номинала до 1ВА. При этом токовые и угловые погрешности, замеренные при номинальных нагрузках, указаны в техпаспорте тр-тора.
По спецзаявкам завод сможет изготовить трансформаторы с дифференцированной защитой и различными коэффициентами преобразования тока.
