ТУ16 - 2010 ОГГ.671 225.012ТУ взамен ТУ16 - 2004 ОГГ.671 213.021ТУ
Трансформатор тока ТПЛК-10 преобразует значения высоких токов в низкие сигнальные информационные импульсы, которые передаются на датчики, приборы автоматических систем контроля (измерения, защиты). Предназначается для применения на электрораспределительном оборудовании переменного тока типа КРУ с напряжением до 10 киловольт и частотами 50 или 60 герц.
Условия эксплуатации ТПЛК-10
Опорно-проходные трансформаторы типа ТПЛК-10 выпускаются двух типов исполнительских категорий – У3 и Т3. Основные эксплуатационно-технические требования это:
- рабочая высота не должна превышать 1 тыс. метров над уровнем моря;
- Температура среды для категории У3 – от -45°С до +50°С, для категории Т3 – от -10°С до +55°С
- зона расположения – сухие, непыльные, невзрывоопасные помещения (шкафы КРУ), без агрессивных газов и испарений, разрушающих изоляцию;
- установка может проводиться в любом пространственном положении.
Гарантийный срок на трансформатор – 5 лет с начала работы, срок эксплуатации доходит до 30-ти лет.
Краткое техописание ТПЛК-10

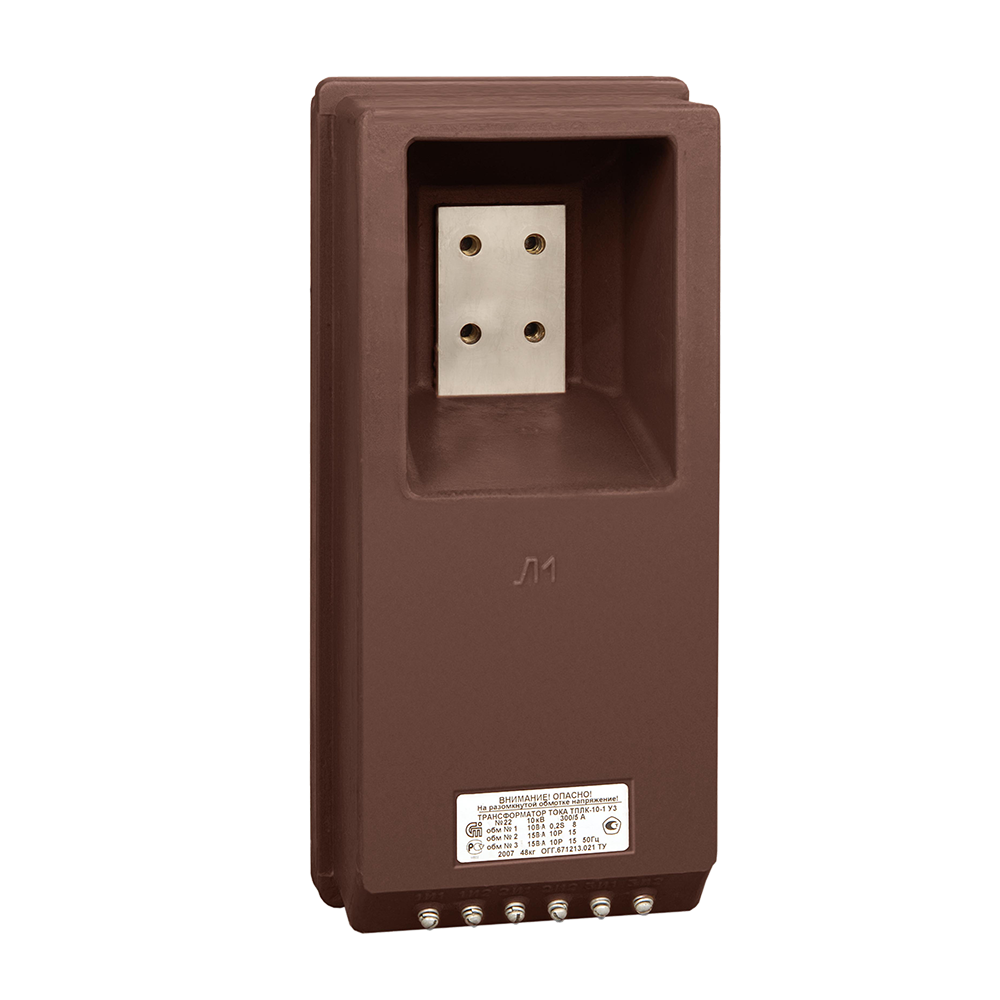

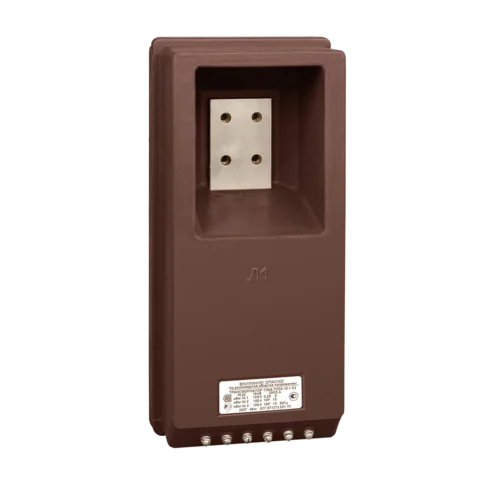

По конструкции трансформатор ТПЛК 10 относится к опорно-проходному типу. Состоит из первичной обмотки и 2-ух магнитопроводов в виде ленточных тороидов с отдельно намотанными вторичными обмотками, служащих для измерительных и защитных целей. Для изоляции обмотки заливаются специальным составом на основе эпоксидной смолы, образуя монолитный корпус.
Выводы обмоток выносятся на поверхность корпуса и снабжаются прозрачным колпаком из огнестойкого полимера. Служит колпак для ограничения доступа к выводам, имеется возможность опломбирования.
Под заказ производитель может выполнить трансформаторы следующих типов:
- для дифференциальной защиты;
- с разными коэффициентами преобразования токовых значений.
