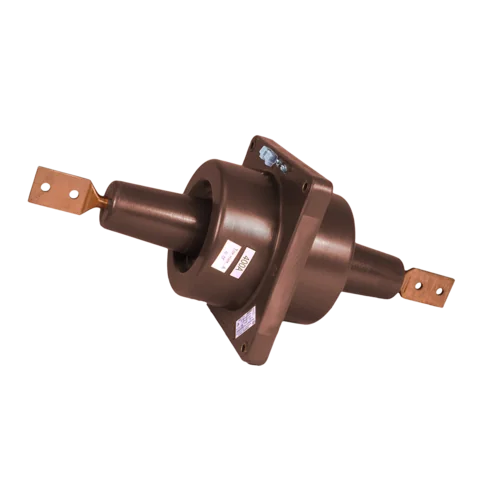

Проходные трансформаторы тока ТПЛ-20 и ТПЛ-35
ТУ16 - 2010 ОГГ.671 225.012ТУ взамен
ТУ16 - 2005 ОГГ.671 225.007ТУ (ТПЛ-20)
ТУ16 - 2005 ОГГ.671 225.011ТУ (ТПЛ-35)
Трансформаторы с маркировкой ТПЛ-20 и ТПЛ-35 относятся к категории высоковольтных трансформаторов переменного тока проходного типа. Предназначаются для включения в цепи токораспределительного оборудования (ПТН, КРУ, ЗРУ и т.д.).
Функциональное предназначение т/т данного типа заключается в трансформации (преобразовании) значений высоких токов в низкие токовые значения, которые в виде сигнальных импульсов передаются на измерительное оборудование (счётчики, приборы, датчики). Одновременно с этим они осуществляют функции защиты вторичных соединений от токов ВН и автоматического управления режимом работы.
Эксплуатация ТПЛ-20 И ТПЛ-35
По климатическому исполнению тр-ры тока ТПЛ-20 и ТПЛ-35 относятся к классу У2 и Т2. Эксплуатация осуществляется при выполнении следующих правил:
- рабочая высота – не выше 1 тыс. метров над у.м.;
- температурный режим рабочей среды – от -45°С до +50°С;
- условия внутри электроустройств – сухая непыльная среда, отсутствие взрывоопасности, отсутствие агрессивных испарений или газов;
- пространственное положение при монтаже (установке) – любое.
Краткие технические данные
Токовый трансформатор ТПЛ-20 устанавливается на электрооборудование классом напряжения до 20 (максимум 24) киловольт и частотой тока 50/60 герц.
Трансформатор тока ТПЛ 35 устанавливается на электрооборудование классом напряжения до 35 (максимум 40,5) киловольт и частотой тока 50/60 герц.
По конструктивному устройству оба типа трансформаторов сходны. По заявке заказчика возможно выполнение тр-ров с дифференциальной защитой и с различными коэффициентами трансформации (преобразования) вторичных обмоток.
