Опорные трансформаторы тока ТОП-0,66-I
ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2033 ОГГ.671 211.005 ТУ
Трансформаторы тока опорные ТОП-0,66-I работают как передатчики информационных сигналов на датчики измерения или к устройствам контроля (управления, защиты). Функциональное назначение – использование в токораспределительном оборудовании переменного тока с I ном – 50/60 Гц и U ном – до 0,66 кВ. Изделия с классом точности 0,2/0,5/0,2S/ 0,5S используются на потребительских учетных линиях, осуществляя контроль расхода электроэнергии, с классом точности 1,0 – в измерительных системах.
Модификации: используется тип ТУ16-2011ОГГ.671 210.001ТУ вместо ТУ16-2033ОГГ.671 211.005ТУ для ТОП-0,66-I и вместо ТУ16-2011ОГГ.671 230.001ТУ для ТШП-0,66-I.
Эксплуатационные показатели тр-торов ТОП-0,66-I
Производятся тр-торы двух исполнительских категорий – У3 и Т3 соответственно ГОСТу, эксплуатируются в условиях с определенными требованиями:
- расположение не выше одной тысячи метров над уровнем моря;
- окружающая температура: в рабочем режиме – от -45°С до +50°С, во время транспортировки/хранения – от -50°С до +50°С;
- рабочая среда в местах монтажа должна быть без большого содержания пыли, конденсированных паровых или газовых взвесей, отсутствие вероятности взрыва;
- установка тр-торов производится как на горизонтальных, так и на вертикальных монтажных платах;
- на изделия дается 8-летняя гарантия с начала эксплуатации, эксплуатационный срок – до 30 лет;
- продукция, выпускаемая ОАО "СЗТТ", проходит обязательные поверочные мероприятия в контролирующих организациях.
Технические параметры

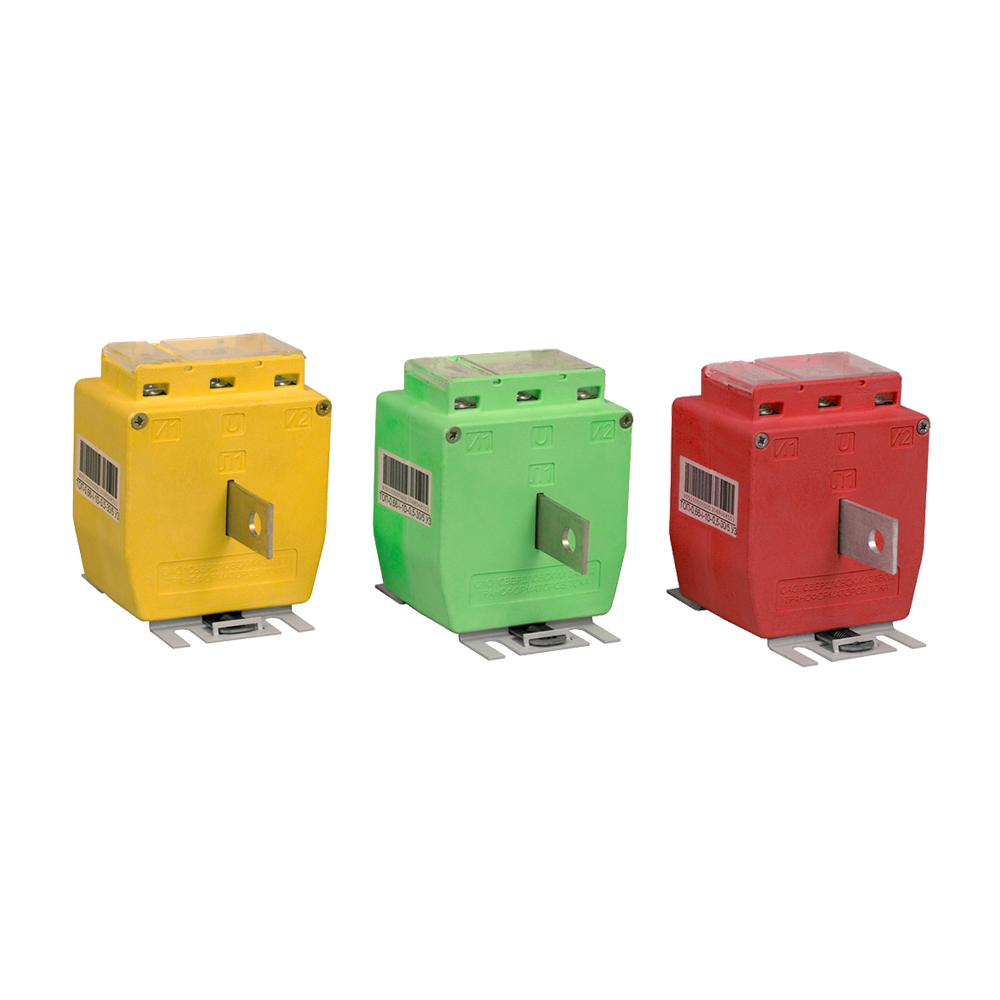

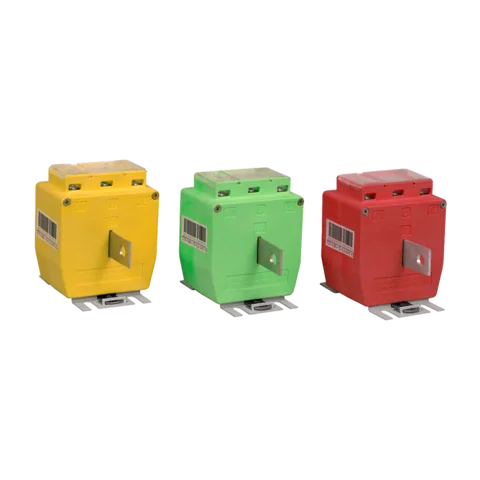

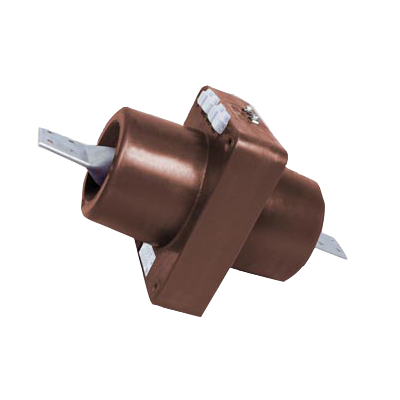

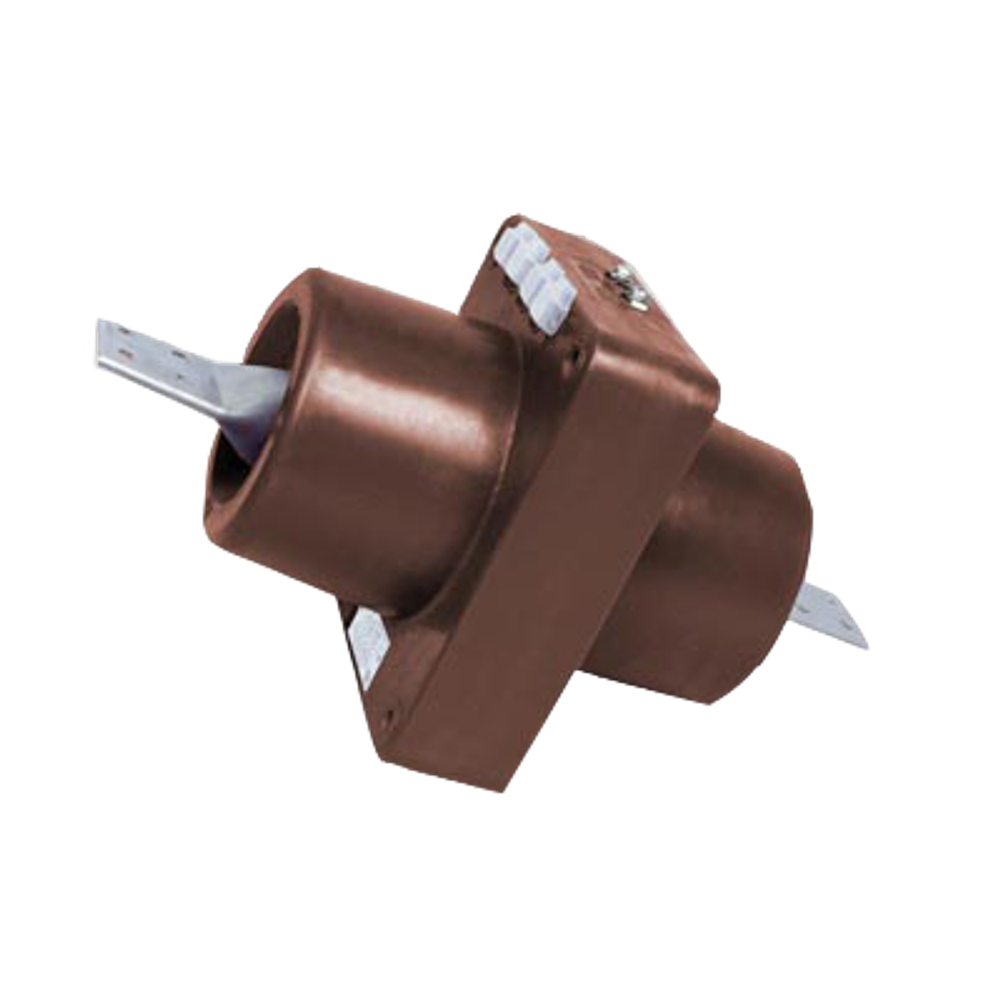

Трансформатор ТОП-0,66-I защищен корпусом из невозгораемых полимеров. Корпусная оболочка маркируется цветом по фазам, соответственно международным стандартам (желтый, красный, зеленый). Контактные клеммы закрыты прозрачным колпаком, который при необходимости можно опломбировать, чтобы избежать постороннего доступа.
Конструкционные особенности тр-ров позволяют использовать их с первичной обмоткой из шины (кабеля) разного сечения и формы. На трансформатор ТОП-0,66-I устанавливается первичная шина из чистой меди с оловянным покрытием, что позволяет легко подключить контакты, состоящие из меди и алюминия.
Изделия, произведенные на "Свердловском заводе трансформаторов тока" имеют допуск на использование вторичных обмоток (класс точности 0,2S/0,5S) с показателем нагрузки на 25% ниже номинала (минимум 1 ВА).
