ТОМ-110-III
Предзаказ
(0)

ТОМ-110-III

Купить в 1 клик
Добавить в сравнение

*Указана минимальная цена. Цена зависит от многих параметров.

  • Завод-изготовитель: ОАО «СЗТТ»
  • Межповерочный интервал: 16 лет
  • Гарантия: 5 лет
  • Класс напряжения: 110 кВ
  • Класс точности: 0,5; 0,5S; 0,2; 0,2S; 1; 3; 10; 5P; 10P; 5PR; 10PR
  • Первичный ток: 20 - 3000 А
Аналогичные трансформаторы
В наличии
Предзаказ
*Указана минимальная цена. Цена зависит от многих параметров.
300000 руб
В наличии
Предзаказ
*Указана минимальная цена. Цена зависит от многих параметров. Завод-изготовитель: ОАО «СЗТТ» Межповерочный интервал: 16 лет Гарантия: 5 лет Класс напряжения:...
507600 руб
Описание
Характеристики
Отзывы
Описание

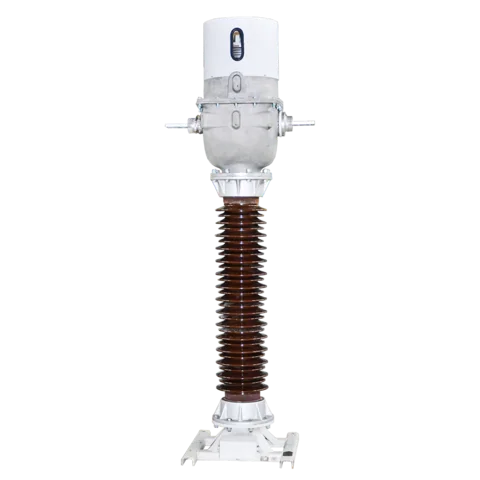

ТОМ-110-III – опорные трансформаторы тока

Трансформатор токовый, опорного типа, маломасляный, марки ТОМ-110-III служит в качестве преобразователя номинальных величин (напряжение 110 кВ, ток 20- 4000 А) высоковольтного тока сети с частотой 50/60 герц до заданных параметров на выводах вторичной обмотки, которые обеспечивают работу необходимых электрических приборов низкого напряжения.

Основной функцией трансформаторов данного типа можно назвать питание низковольтных реле защиты и приборов учета электрической энергии, подключаемых к выходам вторичных обмоток, от основной высоковольтной цепи. Более того трансформаторы передают сигнальную информацию на датчики автоматических измерительных, защитных, управляющих систем.

Трансформаторы тока этой серии могут устанавливаться для эксплуатации в закрытых электрораспределительных установках типа КТПН, ОРУ, а также на трансформаторных распределительных электростанциях и подстанциях необходимого типа.

Классификация

Трансформатор ТОМ-110-III – классификация по параметрам:

Принцип трансформации тока: электромагнитный.

Количество обмоток: от 3-х до 6-ти.

Тип изоляции: опорного изолятора – твердый диэлектрик из фарфора или полимера; вторичных обмоток – бумажно-масляная, рымовидного типа.

Тип конструкции: опорный.

Тип установки: внутренний, в горизонтальном положении.

Утечка внешней изоляции (длина пути): категория III.

Размер, max: высота – 2317 ± 4 мм, длина – 620 ± 2 мм.

Масса, max: трансформатора – 500 кг; трансформаторного масла – 65 кг.

Условия эксплуатации

Климатическое исполнение трансформаторов ТОЛ-110-III соответствует категориям УХЛ1 или Т1.

Эксплуатация данного типа трансформаторных устройств осуществляется в соответствии со следующими условиями: Альтитуда, max: 1000 метров.

Температурный диапазон окружающей атмосферы: от -50 °С до +50 °С для УХЛ-1 и от -10 °С до +60 °С для Т-1.

Среда окружения (учитывая условия в КРУ): без пыли, невзрывоопасная, с отсутствием высокой степени концентрации агрессивных жидкостных либо газовых субстанций.

Гарантия распространяется на срок 3 (три) года с начала введения трансформатора в эксплуатацию.

Срок службы – 30 лет.

Следует учитывать, что изделия для дифференциальной защиты могут поставляться только по спецзаказу.

Характеристики
Номинальное напряжение, кВ
110
Категория размещения
Наружная
Первичный ток, А
20 - 3000
Вторичный ток, А
5; 2; 1
Число обмоток, шт.
до 6
Межповерочный интервал, лет
16
Гарантия, лет
5
Завод-изготовитель
ОАО «Свердловский завод трансформаторов тока» (ОАО “СЗТТ”)
Класс точности
0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
