Опорные трансформаторы тока ТОЛК-10, и ТОЛК-10-2
ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2003 ОГГ.671 213.014 ТУ
Трансформатор тока ТОЛК 10-2 входит в линейку опорных высоковольтных трансформаторов (10 кВ, 50/60 Гц) серии ТОЛК, предназначающихся для эксплуатации в токораспределительных установках переменного тока (КРУ, ЗРУ). Применяются в электрораспределительном оборудовании на рудничных предприятиях (например, на сланцевых, угольных шахтах) в условиях запыленности и загазованности.
Основные функции ТОЛК – преобразование высоких токовых значений в низкие, оптимальные для передачи сигнальных импульсов к контролирующим устройствам (управления, защиты) либо на измерительные датчики; питание, а также проверка рабочего состояния данных устройств при максимальных нагрузках.
Требования эксплуатации трансформаторов ТОЛК
По климатическому исполнению токовые трансформаторы типа ТОЛК-10 исполняются по классу О5.1, модели ТОЛК-10-2 могут исполняться по классу У2.
Основные требования эксплуатации:
- месторасположение – не выше 1 тысячи метров над у.м.;
- допустимый температурный диапазон среды – от -10°C до -45°C;
- рабочая среда в распредустройствах – сухая непыльная, взрывобезопасная, отсутствие коррозийного воздействия;
- положение в пространстве – горизонтальное, вертикальное.
Гарантийный срок на ТОЛК-10 составляет – 5 (пять) лет с момента ввода устройства в эксплуатацию. Заявленный производителем срок службы – до 30 (тридцати) лет.

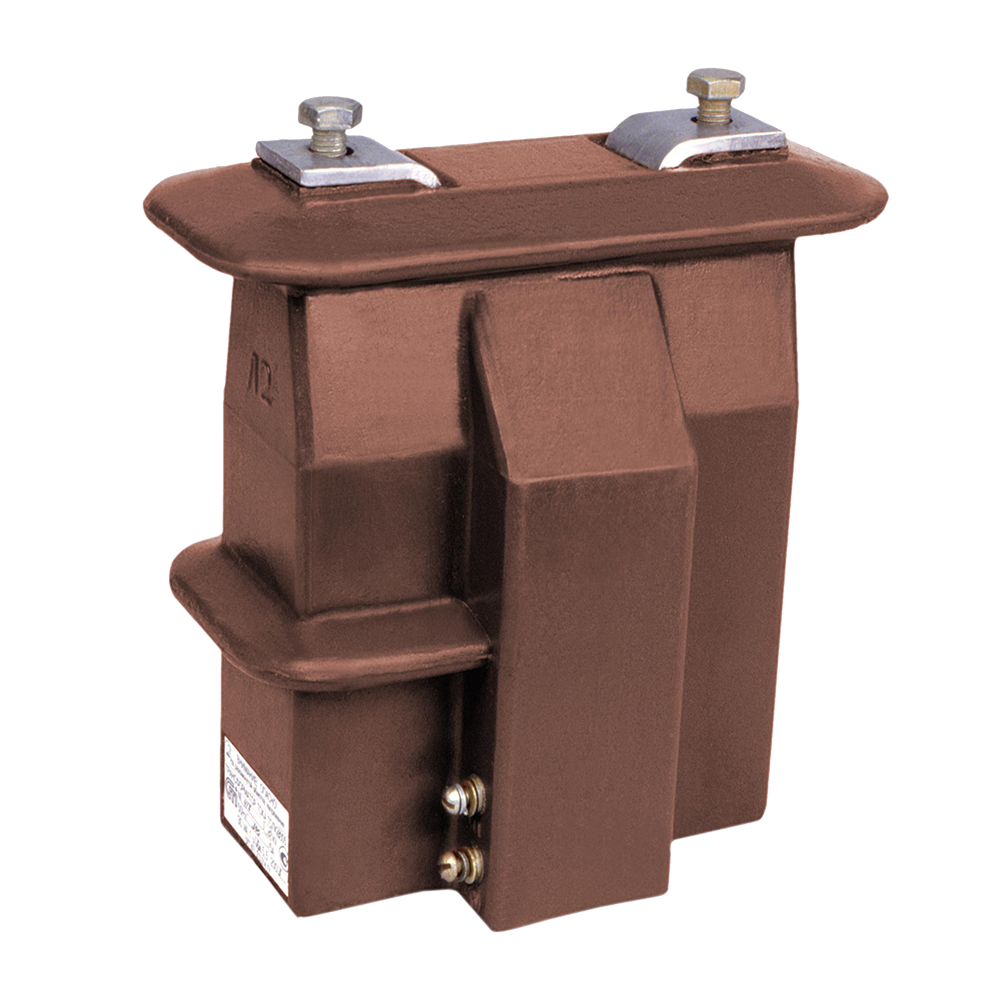

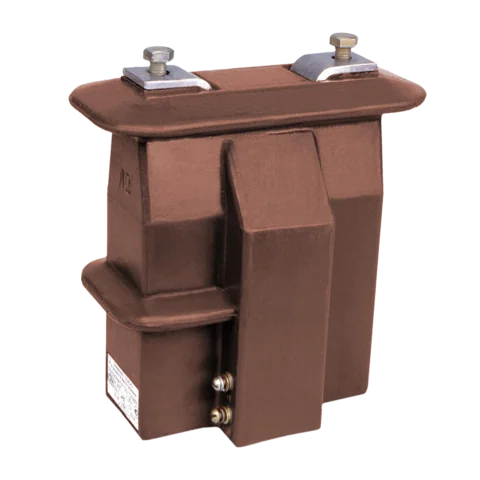

Описание рабочего устройства ТОЛК-10-2
Трансформатор ТОЛК-10-2 относится к конструкции опорного типа с одной вторичной обмоткой на магнитопроводе. Выводы-контакты вторичной обмотки с маркировкой располагаются на корпусе внизу. Прямоугольные выводные контактные шины первичной обмотки, покрытые слоем олова, находятся на корпусе сверху. Обмотки, залитые изоляционным компаундом, образуют единый блок-монолит.
Ограничение доступа к выводам вторичной обмотки осуществляется с помощью пластиковых прозрачных крышек, которые обладают возможностью установки пломб. Для крепления трансформатора в КРУ в нижней части опоры имеются 4 резьбовые втулки. При монтаже возможно использование адаптационной плиты.
Все необходимые эксплуатационно-технические данные по трансформаторам имеются в обязательной сопроводительной техдокументации.
