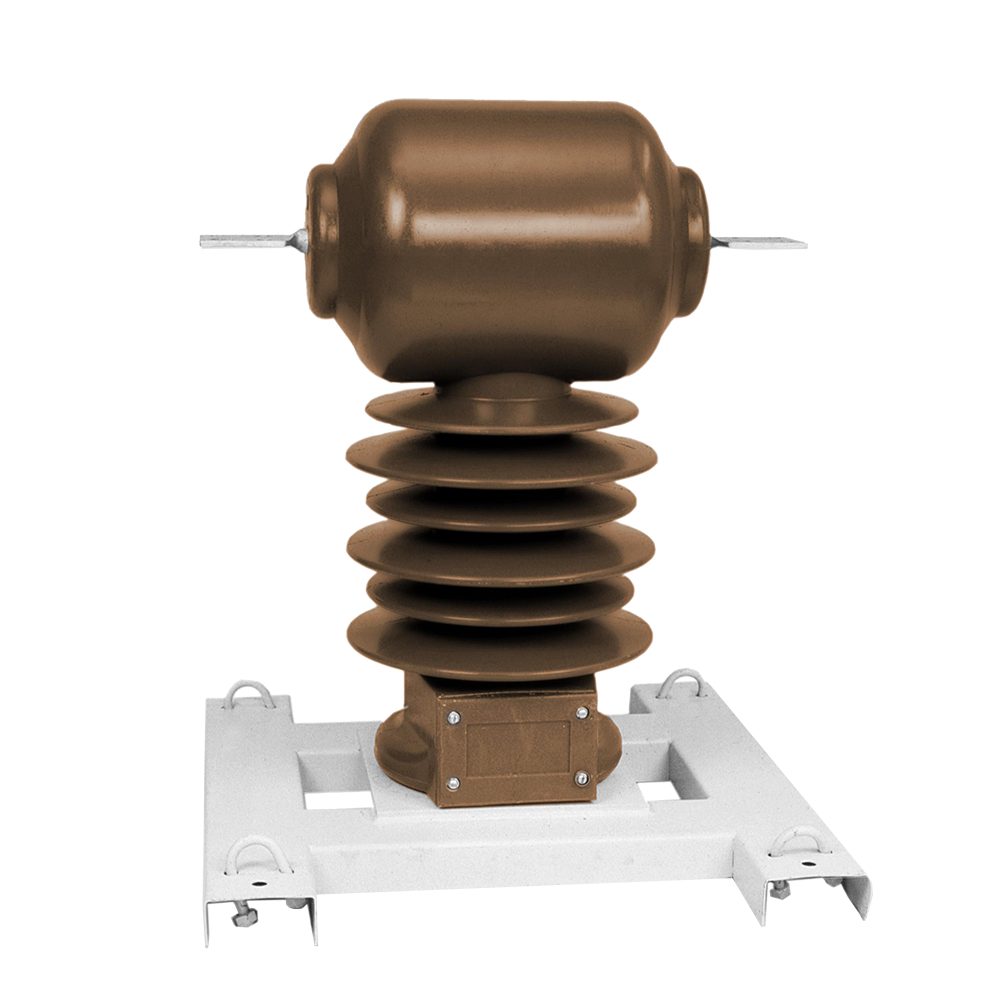

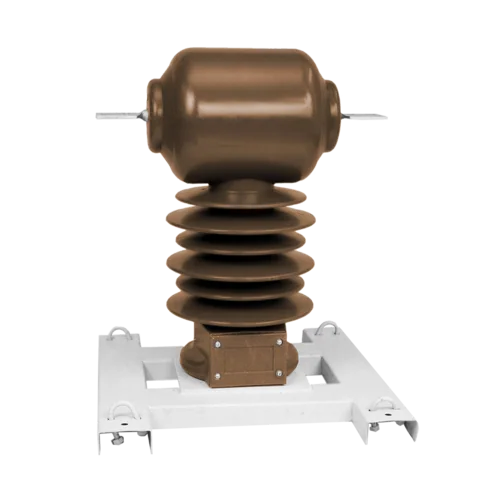

Опорный трансформатор тока ТОЛ-35-III-IV
ТУ16 - 2011 ОГГ.671 210.001ТУ взамен ТУ16 - 2005 ОГГ.671 213.045 ТУ
Трансформаторы ТОЛ-35 III-IV выполняют функции понижающего преобразования тока и передачи их в виде информационных импульсов на измерительную аппаратуру или к системам контроля (защиты, управления). Общее назначение – использование в цепях переменного тока СНАРУЖИ, на токораспределительном электрооборудовании открытого типа (ОРУ) с частотой 50/60 герц, напряжением 35 киловольт.
По климатическому исполнению трансформатор тока ТОЛ 35 III IV производятся двух типов – У1 и Т1. Эксплуатация трансформаторов допустима при альтитуде не более 1000 м, при температуре от -60℃ до +50℃. Класс допуска по длине пути утечки – III. Рабочее положение в пространстве – только вертикальное.
Описание ТОЛ-35-III-IV
По конструкции трансформатор ТОЛ-35 III-IV классифицируется как опорное устройство с 1-2-3 вторичными обмотками, наматывающимися на сердечники (магнитопроводы) тороидального типа. Все обмотки заливаются эпоксидной смолой, создавая блок-монолит, который выполняет функции изоляции и защиты от внешних воздействий.
Выводы от вторичных обмоток располагаются внизу и защищаются предохранительными колпачками. Габариты, вес трансформаторов, инструкция по их установке находится в сопроводительной документации. Также к ней прилагается технический паспорт с эксплуатационно-технической информацией по трансформаторам ТОЛ-35 III-IV.
