ТОЛ-35-III-II, ТОЛ-35-III-III и ТОЛ-35-III-V
Предзаказ
(0)

ТОЛ-35-III-II, ТОЛ-35-III-III и ТОЛ-35-III-V

Купить в 1 клик
Добавить в сравнение

*Указана минимальная цена. Цена зависит от многих параметров.

  • Завод-изготовитель: ОАО «СЗТТ»
  • Межповерочный интервал: 16 лет
  • Гарантия: 5 лет
  • Класс напряжения: 35 кВ
  • Класс точности: 0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
  • Первичный ток: 10 - 4000 А

Данная модель заменит следующие трансформаторы:

- ТЛК-СТ-35-2.2;

- ТОЛ-НТЗ-35-IV-21;

- ТОЛ-СЭЩ-35-IV-21;

- ТОЛ-СВЭЛ-35 III.

Аналогичные трансформаторы
В наличии
Предзаказ
*Указана минимальная цена. Цена зависит от многих параметров. Завод-изготовитель: ОАО «СЗТТ» Межповерочный интервал: 16 лет Гарантия: 5 лет Класс напряжения:...
118560 руб
В наличии
Предзаказ
*Указана минимальная цена. Цена зависит от многих параметров. Завод-изготовитель: ОАО «СЗТТ» Межповерочный интервал: 16 лет Гарантия: 5 лет Класс напряжения:...
87240 руб
Описание
Характеристики
Отзывы
Описание

Опорные трансформаторы тока ТОЛ-35-III-II, ТОЛ-35-III-III и ТОЛ-35-III-V

ТУ16 - 2011 ОГГ.671 210.001ТУ взамен ТУ16 - 2002 ОГГ.671 213.012ТУ

Трансформатор тока ТОЛ-35 является преобразователем токовых значений высокого напряжения в значения низкого напряжения. Эти значения в виде информационных и сигнальных импульсов передаются на измерительные датчики, приборы, которые используются в системах учета и автоматической защиты цепи. Применяются трансформаторы в электрораспределительном оборудовании переменного тока с напряжением 35 (max 40,5) киловольт и частотой 50 или 60 герц.

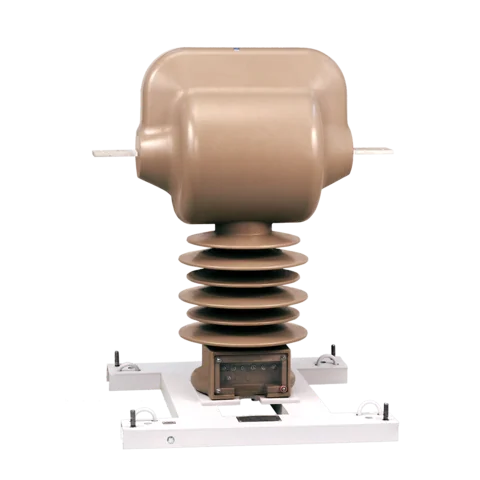

Трансформаторы наружной установки ТОЛ-35-III-II, ТОЛ-35-III-III и ТОЛ-35-III-V

Опорные трансформаторы типа ТОЛ-35-III-II, ТОЛ-35-III-III и ТОЛ-35-III-V используются для наружной установки на токораспределительном электрооборудовании открытого типа.

Трансформатор тока наружной установки типа ТОЛ-35 по своей конструкции представляет опорное устройство с сердечником (магнитопроводом) тороидального вида, с одной, двумя, тремя или четырьмя вторичными обмотками.

Блок обмоток, залитый эпоксидным компаундом, образует монолит, что позволяет надежно изолировать вторичные обмотки в цепи, а также предохраняет от внешних механических воздействий.

Клеммник для выводов вторичной обмотки располагается внизу конструкции и снабжается прозрачной полимерной крышкой для ограничения доступа. Крышки могут пломбироваться.

Условия эксплуатации ТОЛ-35-III-V, ТОЛ-35-III-II

Трансформатор по климатическому исполнению относится к классам – УХЛ1 и Т1. Категория допуска по длине пути утечки – III. Нормальная работа трансформаторов возможна при высоте расположения не более 1000 м над у.м., диапазон допустимых при эксплуатации температур – от -60℃ до +50℃. Монтажное положение – строго вертикально.

По заявке покупателя возможно выполнение трансформаторов:

- с различными коэффициентами преобразования (трансформации) вторичных обмоток;

- для дифференциальной защиты.

К каждому трансформаторы прилагается сопроводительная документация с подробной информацией по размеру, весу, с инструкциями по его установке, с эксплуатационно-техническими характеристиками.

Характеристики
Номинальное напряжение, кВ
35
Категория размещения
Наружная
Первичный ток, А
15 - 4000
Вторичный ток, А
5; 1
Число обмоток, шт.
до 5
Межповерочный интервал, лет
16
Гарантия, лет
5
Завод-изготовитель
ОАО «Свердловский завод трансформаторов тока» (ОАО “СЗТТ”)
Класс точности
0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
