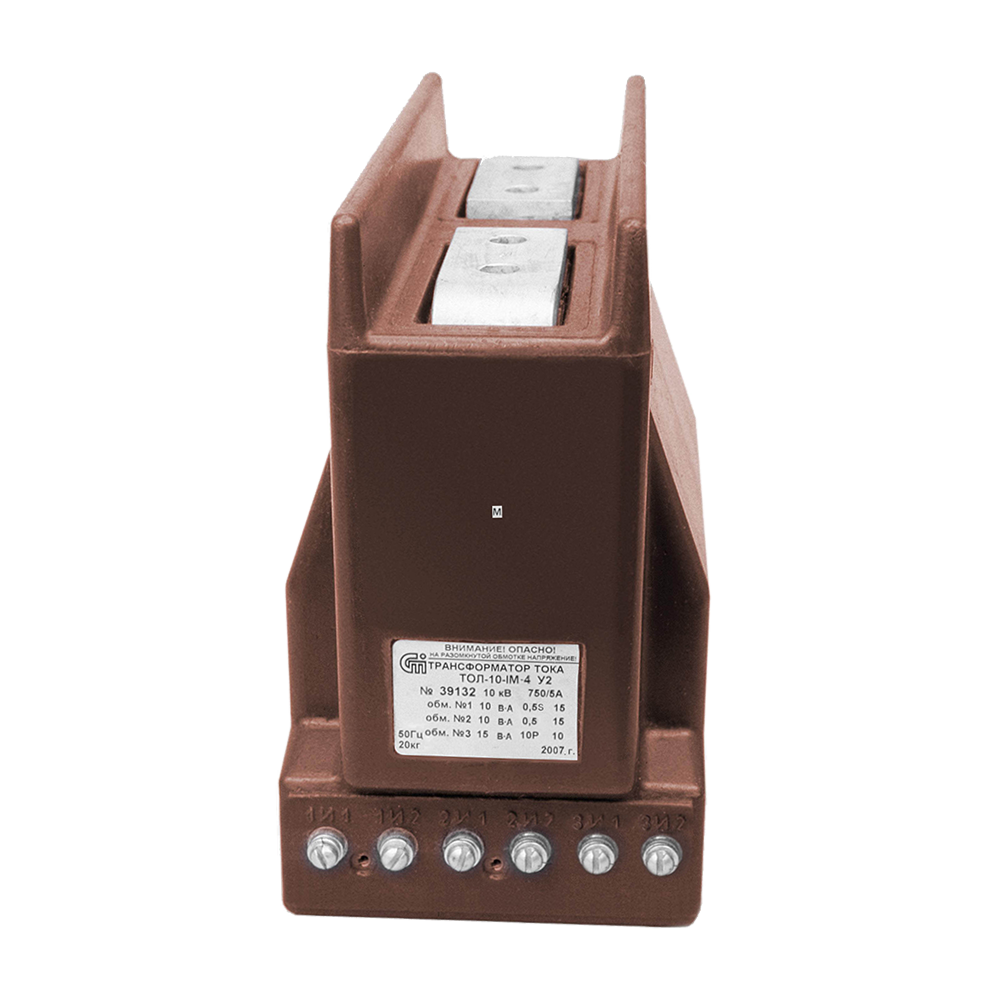

Трансформатор тока ТОЛ-10-IМ-2 (-3;-4)
ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2007 ОГГ.671 213.046 ТУ
Назначение
Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформатор изготавливается в климатическом исполнении УХЛ и Т категории размещения 2 по ГОСТ 15150.
Трансформатор комплектуется прозрачными крышками для раздельной пломбировки выводов вторичной обмотки/
Трансформатор ТОЛ-10-IM-2 может комплектоваться опроной плитой.
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток.
