ТОЛ-10-III
Предзаказ
(0)

ТОЛ-10-III

Цена по запросу

Уточнить модификацию и конечную стоимость
Добавить в сравнение

*Указана минимальная цена. Цена зависит от многих параметров.

  • Завод-изготовитель: ОАО «СЗТТ»
  • Межповерочный интервал: 16 лет
  • Гарантия: 5 лет
  • Класс напряжения: 10 кВ
  • Класс точности: 0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
  • Первичный ток: 5 - 3000 А

Данная модель заменит следующие трансформаторы:

- ТЛО-10 MH30, MH31;

- ТОЛ-СЭЩ-10-IV.

Описание
Характеристики
Отзывы
Описание

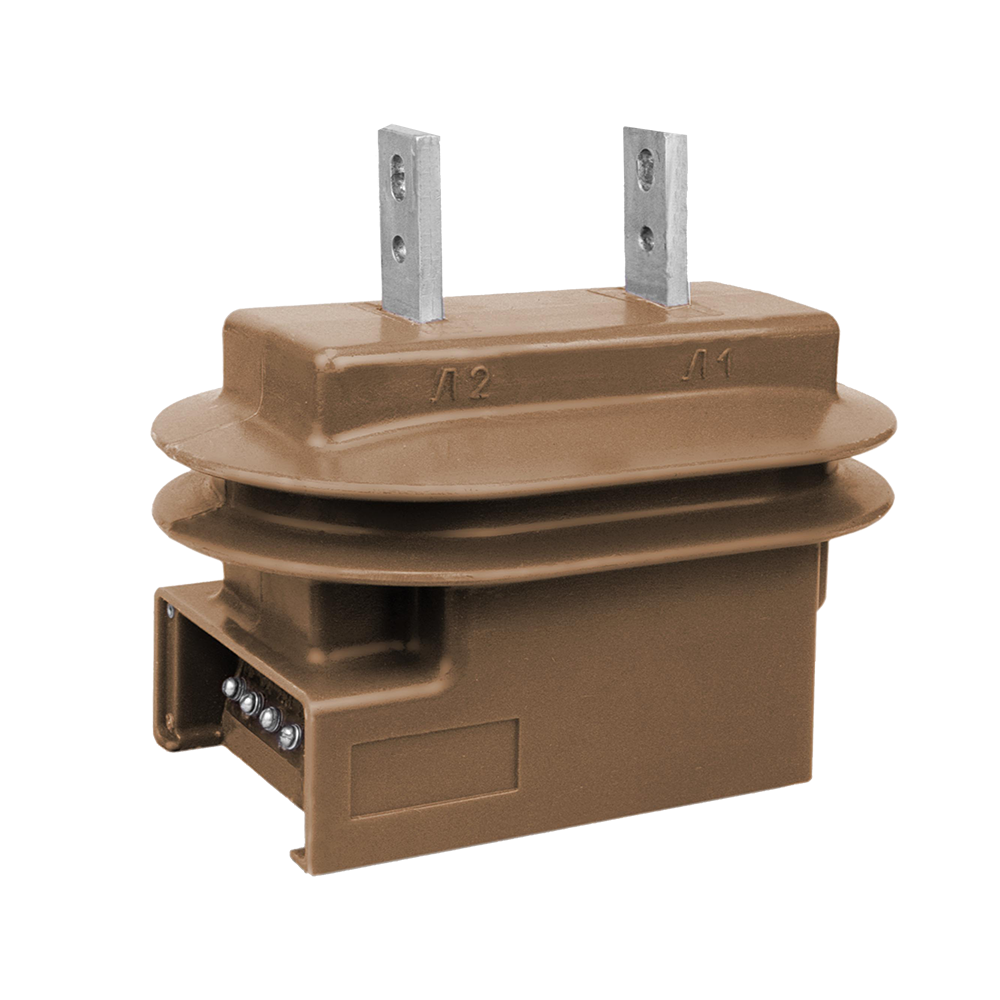

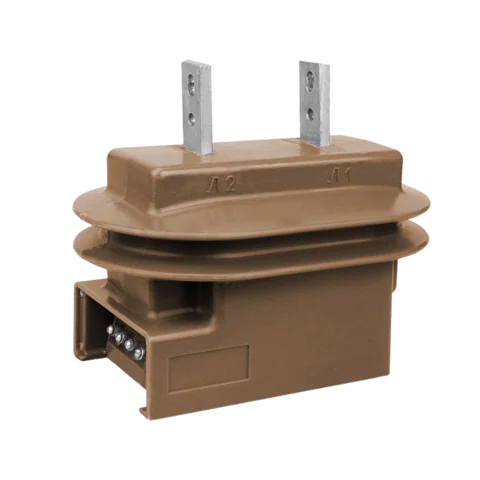

Трансформатор тока ТОЛ-10 III УХЛ1 наружной установки

ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2006 ОГГ.671 213.047 ТУ

Назначение

Конструкторами ОАО «СЗТТ» разработан трансформатор тока для наружной установки ТОЛ-10 III УХЛ1. Трансформатор создан на базе существующей конструкции отлично зарекомендовавшего себя трансформатора ТОЛ-10-I и является дополнением к трансформатору напряжения наружной установки ЗНОЛ-10 III УХЛ1.

В комплекте данные трансформаторы могут применяться на открытых распределительных устройствах 10 кВ для учета электроэнергии и защиты линий,а также для установки в реклоузерах.

Трансформаторы ТОЛ-10 III, по аналогии с ТОЛ-10-I, могут выпускаться в 2-х и 3-х обмоточном исполнении с раздельным пломбированием двух обмоток и общим пломбированием клеммника. Технические характеристики трансформатора, за исключением климатического исполнения, соответствуют характеристикам ТОЛ-10-I исполнений 1; 2; 3; 4; 7 и 8.

Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА. В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток.

Характеристики
Номинальное напряжение, кВ
10, 11
Категория размещения
Наружная
Первичный ток, А
5 - 2000
Вторичный ток, А
5; 1
Число обмоток, шт.
до 3
Межповерочный интервал, лет
16
Гарантия, лет
8
Завод-изготовитель
ОАО «Свердловский завод трансформаторов тока» (ОАО “СЗТТ”)
Класс точности
0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
Отзывы
Отзывов еще никто не оставлял
