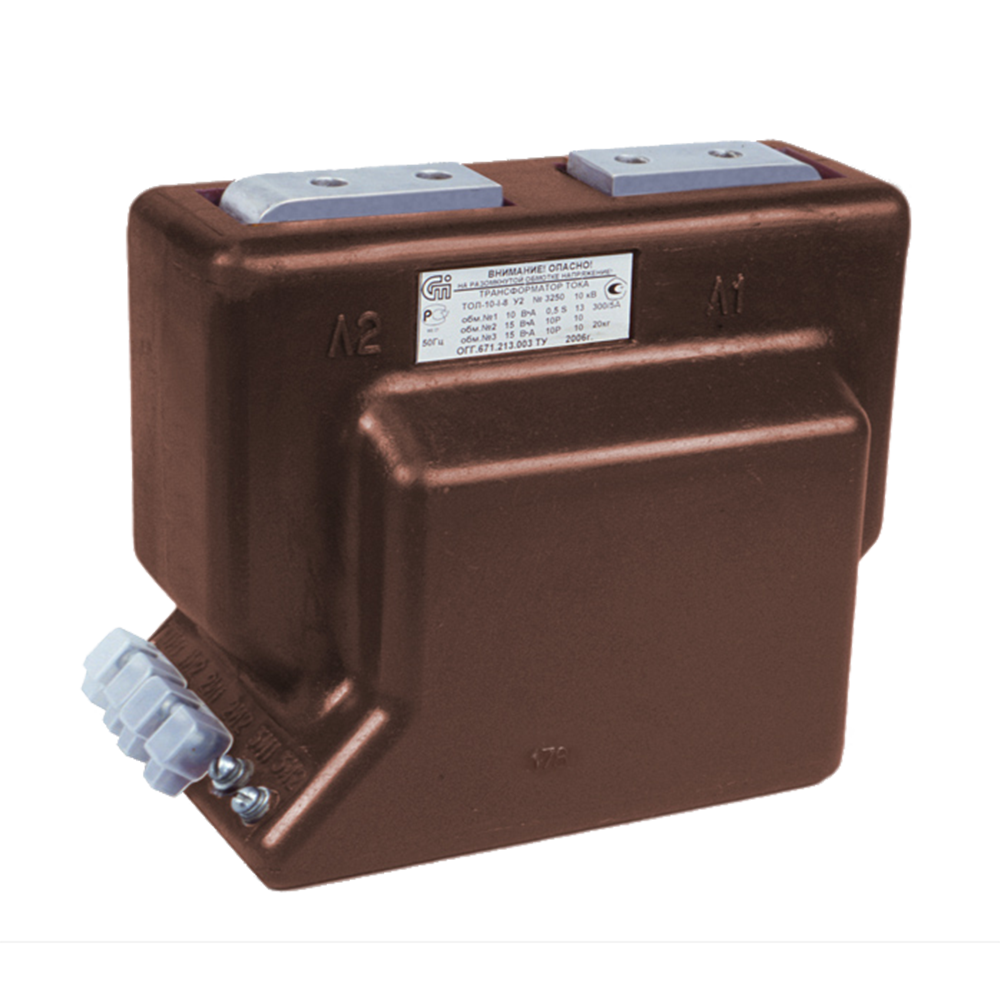

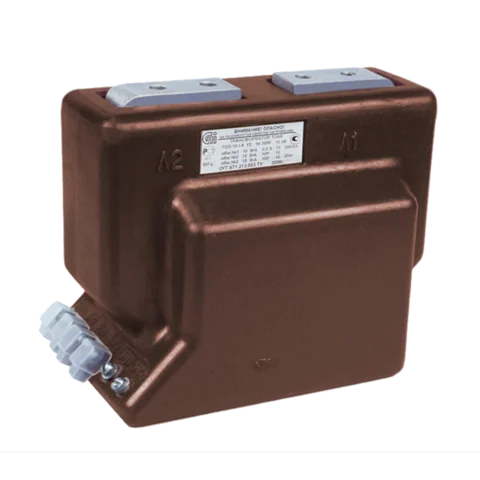

ТОЛ-10-I – литые опорные трансформаторы тока
Трансформатор ТОЛ-10-I широко применяется в электротехнической сфере как оборудование, передающее информационный сигнал измерительным, контролирующим, управляющим и защитным приборам и устройствам. А также используется как защита электрических цепей от перегрузок. Применяются преобразователи этого типа в электрооборудовании переменного тока с напряжением до 10 кВ и частотой 50/60 Гц. Например, в комплектных распределительных устройствах (КРУ, КРУН), в камерах сборных одностороннего обслуживания (КСО).
Условия эксплуатации ТОЛ-10-I
Эксплуатационные требования:
- допустимый температурный режим внутри электроустановки должен быть от -60 до +50°C в модификации "У" и от -10 до +55°C в модификации "Т";
- расположение – не выше 1 тысячи метров над уровнем моря;
- окружающая среда вокруг устройства не должна содержать взрывоопасных веществ, пыли, агрессивных газовых и паровых испарений, а также других факторов, отрицательно влияющих на сохранность металлических и изоляционных материалов;
- устанавливаться для работы модели ТОЛ-10-1 могут как вертикально, так и горизонтально.
Трансформаторы от Свердловского завода
В модификациях ТОЛ-10-I от Свердловского завода имеется возможность использовать вторичные обмотки с классом точности 0,2S/0,5S и с нагрузочным значением менее 25% от номинала. На данный тип обмоток допускается минимальное нагрузочное значение в 1ВА.
Завод производит трансформаторы с переключением по первичной либо вторичной стороне, а также преобразователи тока с определенными коэффициентами модифицирования параметров тока вторичных обмоток. Поставка изделий из серии ТОЛ-10-1, применяющихся для дифференцированной защиты, осуществляется по спецзаказу.
Трансформатор ТОЛ-10-I с переключением по первичной либо вторичной стороне имеет два коэффициента изменения параметров тока. Производится как 2-хобмоточная модификация с классом точности 0,2S/0,2/0,5S/0,5.
Технический паспорт, маркировка
В техпаспорте трансформаторного оборудования данного типа должны быть указаны токовые, угловые погрешности допустимые при номинальном нагрузочном показателе в 1ВА.
В маркировке трансформаторов с переключением по первичной стороне добавляется цифра 12 (ТОЛ-10-I-12), если контактные концы вторичных обмоток выводятся наверху и цифра 13 (ТОЛ-10-I-13), если контакты выводятся внизу.
Для маркировки моделей с переключением по вторичной стороне используются цифры 14 и 15, соответственно выводам расположенным сверху и снизу (ТОЛ-10-I-14 либо 15).
