Опорный трансформатор тока ТОЛ-10-8
ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2002 ОГГ.671 213.003 ТУ
Трансформатор тока ТОЛ-10-8 выполняет функции преобразователя переменных токов до оптимальных сигнальных значений с последующей передачей этих данных на измерительную аппаратуру, либо к системе контроля (управления, защиты). В основном используется в качестве элемента электрической схемы на токораспределительных установках, подстанциях и другом электротехническом оборудовании с номинальным напряжением до 10 киловатт и частотой 50, 60 герц.
Климатические и эксплуатационные условия ТОЛ-10-8
Основными эксплуатационно-техническими требованиями являются:
- установка тр-ра не свыше 1 тыс. метров над у. м.;
- температура окружающего воздуха – от -10 до +55°C для категории Т2.1, от -60 до +50°C для категории УХЛ 2.1;
- место расположения тр-ра – сухая среда без пыли, отсутствие газов, паров в повышенной концентрации, отсутствие частиц способных вызвать взрыв;
- монтаж может производиться, как в вертикальном, так и в горизонтальном положении.
Срок гарантии на трансформатор с начала эксплуатации – 5 лет, продолжительность срока работы при соблюдении обязательных требований – 30 лет.
Описание технических параметров ТОЛ-10-8
Трансформатор ТОЛ-10-8 имеет первичную обмотку, которая последовательно подключается к основной электроустановке для замеров параметров значений переменного тока, в то время как вторичная обмотка служит для подключения измерительных и защитных устройств.
Преобразователь тока является опорной конструкцией с литой изоляцией. Первичная обмотка может быть в виде многовитковой или одновитковой катушки, соответственно для токов 400 или 600 и более ампер. Вторичные обмотки мотаются на магнитный сердечник, изготовленный из специальной трансформаторной стали. Для изоляции используется эпоксидный компаунд.

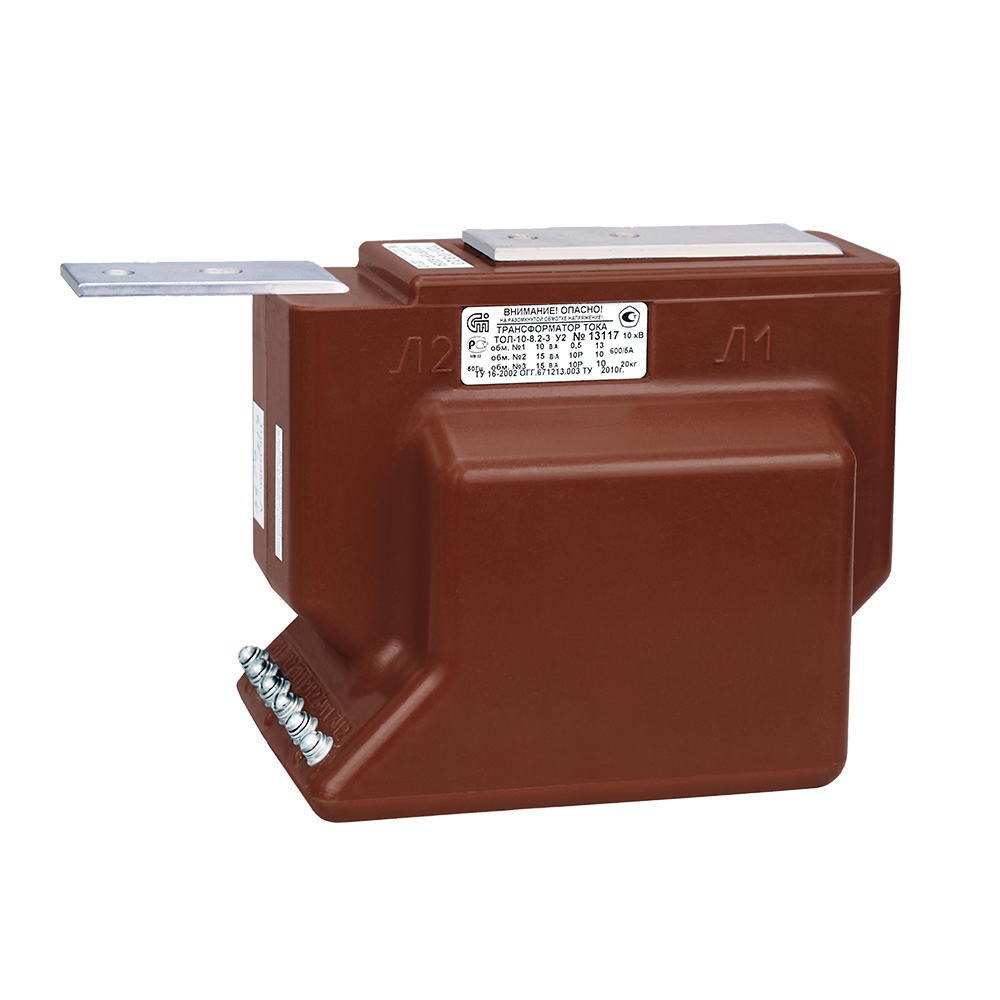

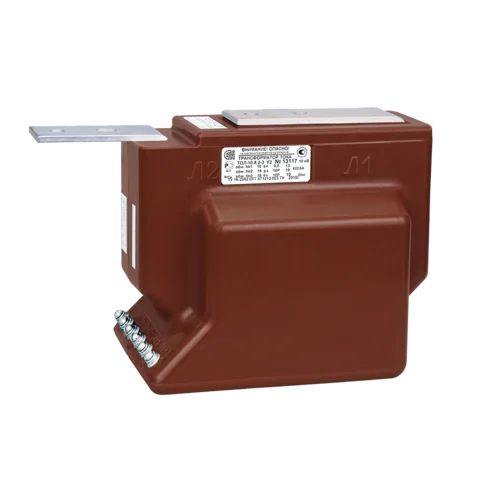

На полимерном корпусе тр-ра сверху находятся контакты для подключения к цепи. Ниже закреплена табличка со схемой подключения и маркировкой. Внизу, в месте расположения выводов вторичных обмоток, устанавливается прозрачный пластиковый колпак для ограничения доступа к контактам, который может при необходимости пломбироваться.
Габаритные размеры трансформаторов ТОЛ-10-8, установочные и присоединительные значения, токовые и угловые погрешности при нагрузках указываются в сопроводительной документации.
ОАО "СЗТТ" по заявкам потребителей поставляет тр-ры серии ТОЛ с различными значениями трансформации тока и модели для дифференцированной защиты.
