Опорные трансформаторы тока
ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2004 ОГГ.671 213.013 ТУ

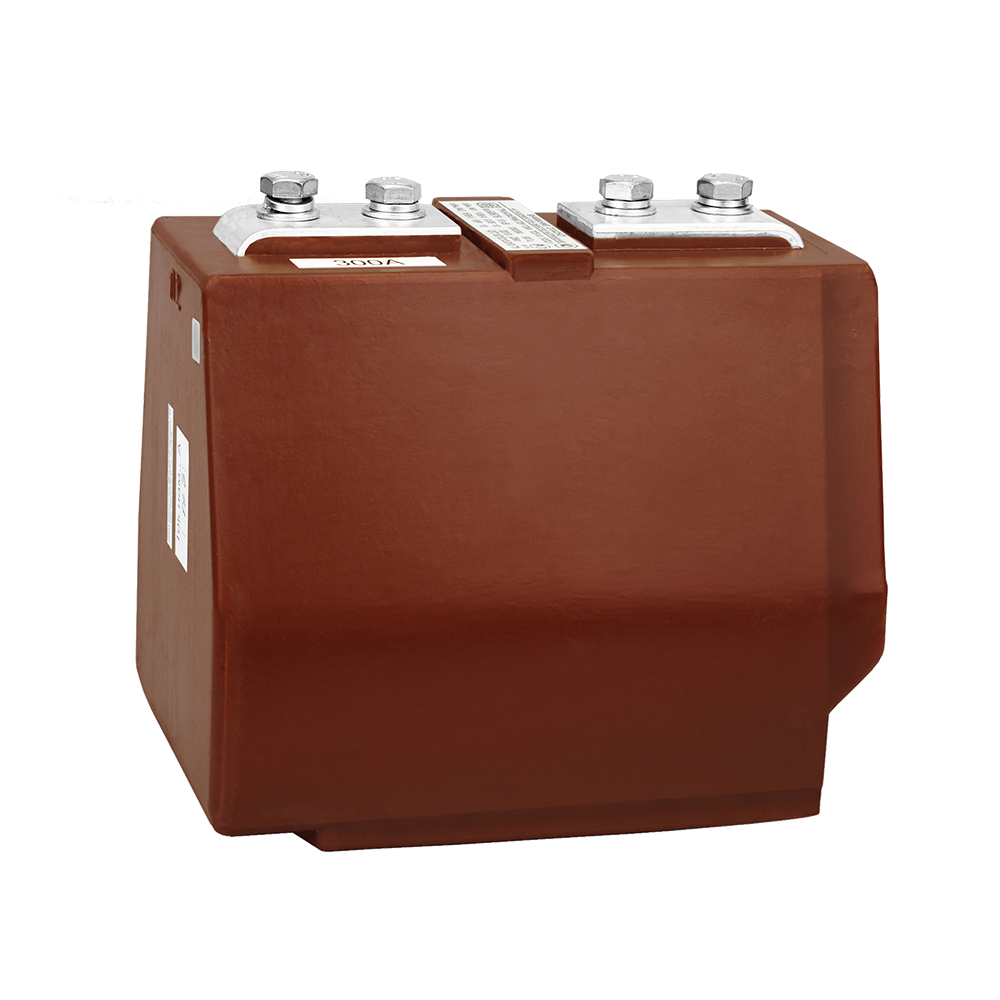

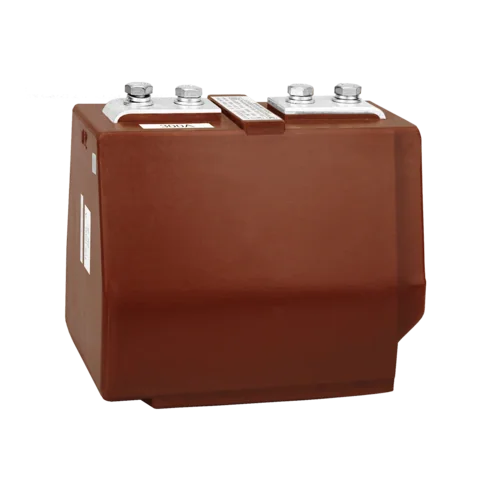

Трансформатор тока ТОЛ-10 (опорный, литая изоляция) осуществляет функции преобразователя токовых значений, а также передаточного звена информационных сигналов на измерительные, защитные, управляющие системы (датчики, приборы). В основном применяется в качестве компонента электрической схемы в электрораспределительных установках переменного тока напряжением (U) до 10 киловольт и частотой (I) 50, 60 герц.
Климатическое исполнение и условия эксплуатации ТОЛ-10
По климатическому исполнению трансформаторы серии ТОЛ-10 производятся двух типов – УХЛ 2.1 и Т2.1, и могут эксплуатироваться при соблюдении конкретных требований:
- рабочая высота устройства – альтитуда не больше 1 тыс. метров;
- температурный режим рабочей среды – для типа исполнения УХЛ 2.1 от -60 до +50°C, для типа исполнения Т2.1 от -10 до +55°C;
- место установки – сухая непыльная среда, отсутствие взрывоопасных веществ, концентрированных газов, паров;
- монтажное положение может быть любым.
Эксплуатационный срок до 30 лет, гарантия выдается на 5-летний срок с момента эксплуатации трансформатора.
Техническое описание ТОЛ-10
Трансформатор ТОЛ-10 преобразует токи до параметров, удобных для проведения измерительных операций. Первичная обмотка тр-тора тока последовательным способом включается в электрическую цепь с замеряемыми переменными токами, а ко вторичным подключаются системы измерения и защиты.
Трансформатор данного типа представляет собой опорную конструкцию с монолитным блоком из обмоток, залитых изоляцией из эпоксидного компаунда. Первичная обмотка выполнена в виде многовитковой (для токов 400 ампер) или одновитковой (для токов 600 ампер и более) катушки. Вторичные обмотки наматываются на магнитопроводный сердечник из электротехнической стали.
В комплектацию тр-ров ТОЛ-10 входят прозрачные колпаки для вывода вторичных обмоток с возможностью ограничения доступа с помощью пломбирования. На корпусе имеется табличка со схемой подключения выводов. Габаритные, установочные и присоединительные параметры, а также токовые и угловые погрешности при нагрузке в 1вольт-ампер указаны в техническом паспорте трансформатора.
ОАО "СЗТТ" может по спецзаказу поставить трансформаторы серии ТОЛ с разными коэффициентами токовой трансформации, а также модели для дифференциальной защиты.
