Шинные трансформаторы тока ТЛШ-10

ТУ16 - 2011 ОГГ.671 230.001ТУ взамен ТУ16 - 2003 ОГГ.671 234.028ТУ

Трансформатор тока ТЛШ-10 используется для эксплуатации в токораспределительных установках переменного тока с частотой 50 либо 60 герц и напряжениями до 10 киловольт. Осуществляет функцию передающего звена информационных сигнальных импульсов на защитные, управляющие, измерительные системы (приборы, датчики)

Трансформаторы могут комплектоваться адаптационной плитой, что позволяет их использовать для замены тр-ров устаревших типов.

Требования по эксплуатации ТЛШ-10

Трансформаторы серии ТЛШ-10 производятся в двух видах исполнения — У3 и Т3.

Для длительной и качественной эксплуатации тр-ров необходимо выполнять следующие требования:

- температурный режим: от -45°С до +55°С для типа У3, от -10°С до +60°С для типа Т3;

- эксплуатация должна производится в условиях, где отсутствует: вероятность взрывоопасности; содержание пыли, газовых, водяных конденсатов и других агрессивных веществ;

- монтаж устройств может осуществляться в горизонтальном и вертикальном положении;

- срок гарантии — 5 лет, эксплуатационный срок — до 30 лет.

Конструкционные характеристики ТЛШ-10

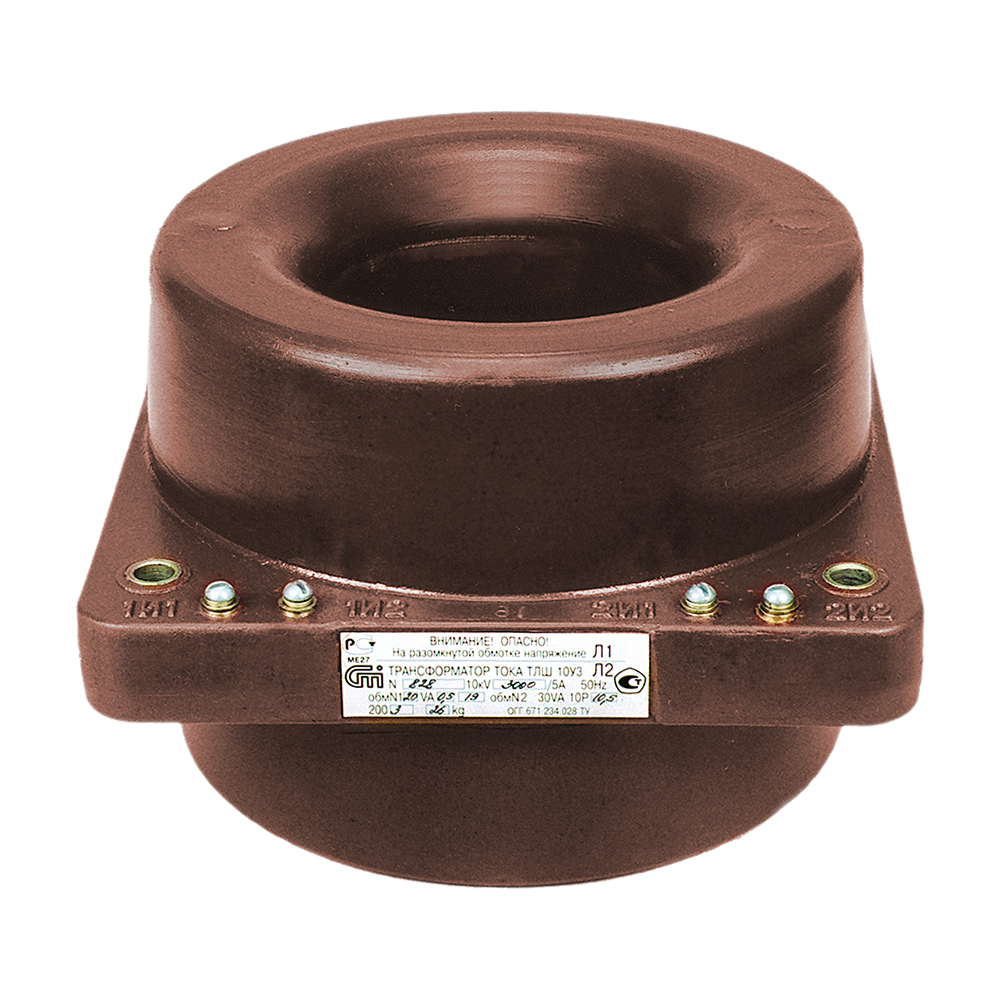

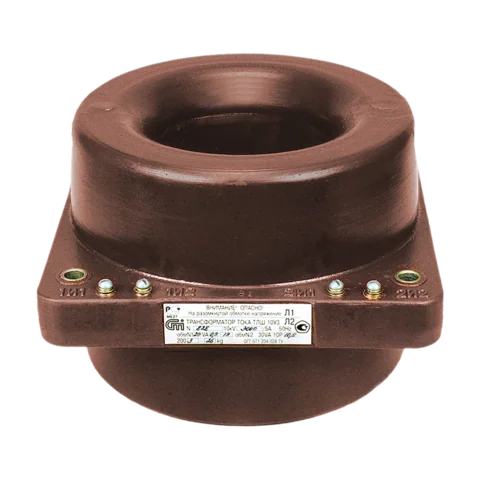

Токовый трансформатор ТЛШ-10 производится как шинная конструкция с тороидальным ленточным сердечником для шин вторичных обмоток. В качестве изоляционного материала, обеспечивающего надежную изоляцию шин между собой и относительно других элементов, используется эпоксидный компаунд. Также изоляционный слой предназначен для защиты от влаги и механических повреждений.

Корпус тр-ра выполнен из трудновозгораемых полимерных материалов и снабжен прозрачной крышкой для выводов вторичной обмотки. Имеется возможность опломбирования крышки для предотвращения доступа к выводам.

Следует заметить, что на изделиях ОАО «СЗТТ» возможно использовать вторичные обмотки (точность классов 0,2S/0,5S) с нагрузкой менее 25% от номинала (минимум 1 вольт-ампер). При этом в технической документации тр-ра указаны токовые и угловые погрешности.
