Трехфазный силовой трансформатор с литой изоляцией ТЛС на напряжение 6-10 кВ

ТУ16 - 2006 ОГГ.670 121.044 ТУ

Силовой трансформатор ТЛС сухого типа предназначен для использования на электроэнергетических объектах (КТП, КРУ, электростанции любого типа). Возможно использование на атомных станциях (АС), на узкоотраслевых предприятиях, для электропитания населенных и производственных объектов. Рабочие значения ТЛС – напряжение 6/10 кВ, мощность от 10 до 2500 кВА, частота 50 Гц.

Маркировочные обозначения, пример: ТЛС-16/10 – трехфазный (трансформатор); литой (изоляция); сухой (естественное воздушное охлаждение); мощность 16 кВА; напряжение (ВН) 10 кВ

Условия эксплуатации трансформаторов типа ТЛС

Сухой силовой трансформатор серии ТЛС по климатическому типу исполнения относится к категории УХЛ2. Основные эксплуатационно-технические условия:

- максимальная рабочая высота – не больше 1 тысячи метров над у.м.;

- месторасположение – сухие, невзрывоопасные и непыльные помещения (электротехнические шкафы), отсутствие агрессивных газов и испарений;

- диапазон рабочих температур с учетом внутреннего перегрева энергоустановки – от -60°С до +40°С;

- охлаждение естественное воздушное, возможна установка комплекта вентиляторов и блока контроля температуры и вентиляции;

- рабочее положение – вертикальное.

Краткое описание трансформаторов ТЛС

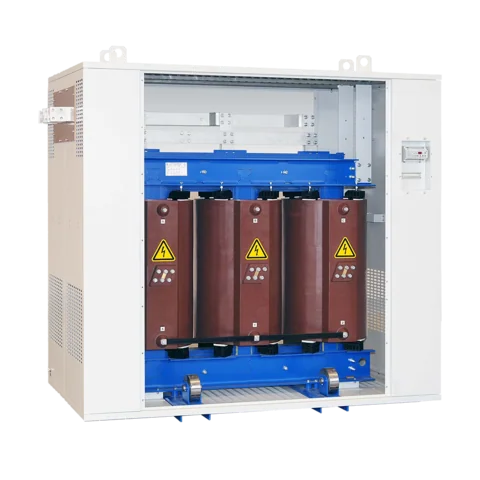

Трехфазный литой силовой трансформатор ТЛС состоит из магнитопровода трехстержневого типа, выполненного из холоднокатаной трансформаторной стали. На магнитопроводных стержнях концентрически располагаются обмотки из проволочной или ленточной меди.

Обмотки заливаются компаундом из эпоксидной смолы. Литая изоляция обмоток повышает механическую прочность, пыле- и влагонепроницаемость, уровень пожаробезопасности, устойчивость к токам короткого замыкания. С целью усиления механической прочности обмоточные слои армируются стеклотканью.

Для ТЛС защищенного типа предусмотрены металлические кожуха. Типовые трансформаторы ТЛС с мощностью от 250 кВА снабжены температурными датчиками. По желанию заказчика, для усиления тепловой защиты, устройство может комплектоваться вентиляторами с блоком контроля.

При производстве трансформаторов применяются новые технологические решения, которые позволили понизить уровень шума, уменьшить габариты, обеспечить безопасность и улучшить дизайн. Также сократились затраты на техобслуживание, упростились монтаж и эксплуатация трансформаторов.
