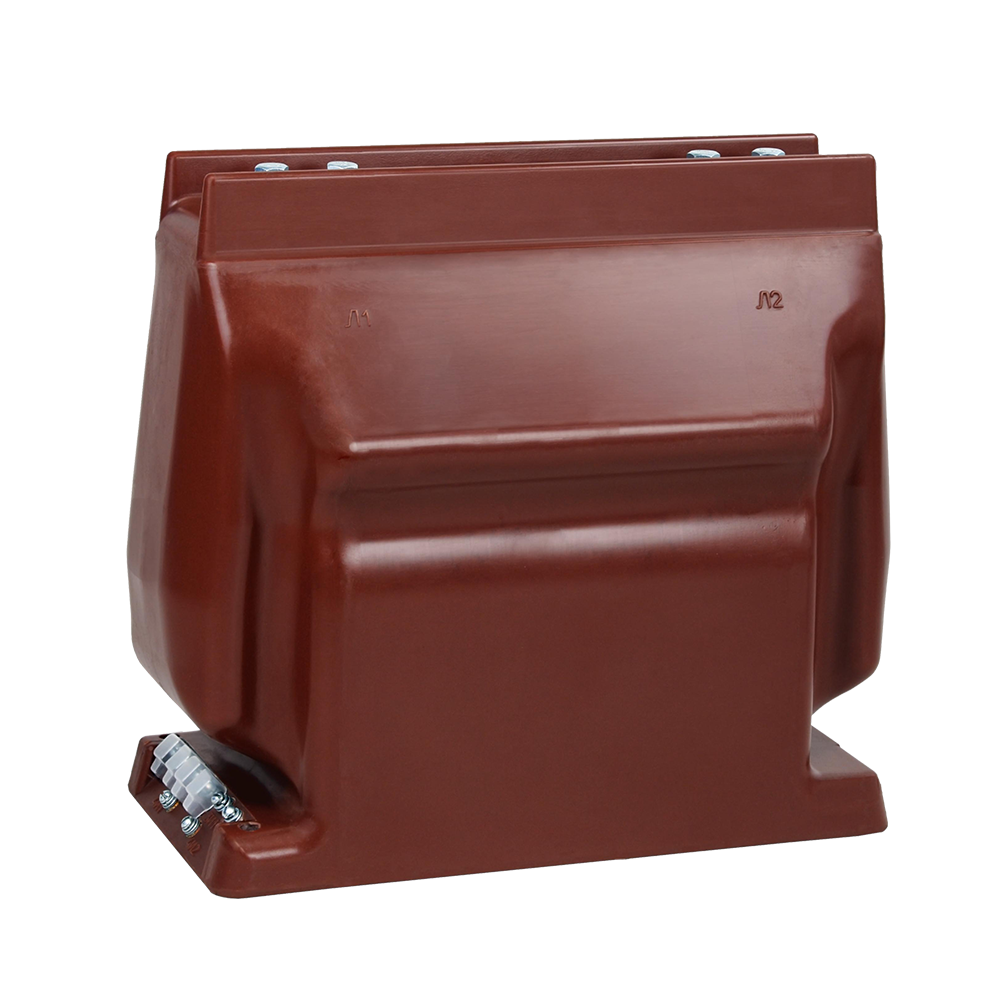

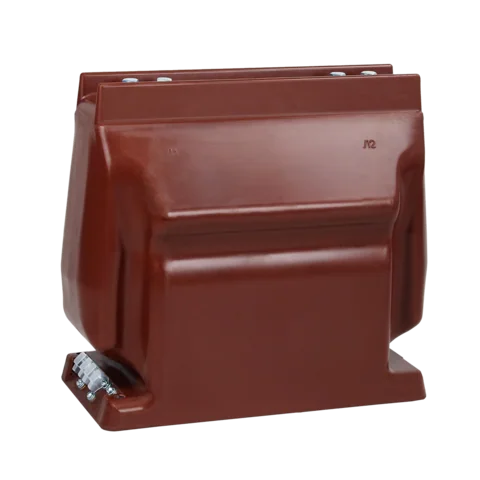

Опорные трансформаторы тока ТЛК-35

ТУ16 - 2011 ОГГ.671 210.001ТУ взамен ТУ16 - 2004 ОГГ.671 213.015ТУ

Трансформатор тока ТЛК-35 является преобразователем токовых значений высокого напряжения (35- 40,5 киловольт) в низкотоковые значения для передачи сигнальных и информационных импульсов на измерительные датчики и к устройствам контроля (защиты, управления). Предназначаются трансформаторы данного класса для применения на электрораспределительном оборудовании переменного тока с частотой в 50/60 герц. Например, в электроустановках для электропитания экскаваторных КРУ или электропечей в металлургических цехах.

Среда эксплуатации ТЛК-35

Трансформаторы серии ТЛК-35 по климатическому исполнению производятся в классе УХЛ2.1 и Т2.1. Среда эксплуатации должна соответствовать следующим требованиям:

- размещение – не выше 1 тысячи метров над у.м.;

- параметры окружающей температуры – от -60°С до +55°С (класс УХЛ2.1) и от -10°С до +55°С (класс Т2.1);

- условия содержания – сухая, непыльная, пожаро- и взрывобезопасная среда, отсутствие агрессивных испарений, активных газов;

- рабочее положение в пространстве – горизонтальное или вертикальное.

На изделия дается гарантия 5 лет с начала эксплуатации, общий срок службы – до 30-ти лет.

Общее описание трансформаторов ТЛК-35

Трансформатор ТЛК-35 по конструкции относится к опорным трансформаторным устройствам. На магнитопроводный сердечник тороидального типа наматываются вторичные обмотки. Первичная обмотка может быть выполнена многовитковой (для токов в 200/300/400 ампер) или одновитковой (для других токов).

Обмотки заливаются специальным составом изоляции из эпоксида, образуя цельный монолит, защищающий от внешних воздействующих факторов. Выводные контакты вторичных обмоток вынесены на корпус-блок сбоку и могут закрываться прозрачной крышкой с возможностью пломбирования (для ограничения доступа, учета и контроля).

Контакты первичной обмотки у тр-торов на токи 600/800 ампер обрабатываются оловянным покрытием, тр-торов на токи 1000/1500 ампер – серебряным.

По заказу покупателя возможна сборка трансформаторов ТЛК-35 следующих комплектаций:

- конструкции т/т для дифференциальной защиты;

- конструкции т/т с разными коэффициентами преобразования тока (трансформации) вторичных обмоток;

- возможна доукомплектация устройства адаптационной плитой.
