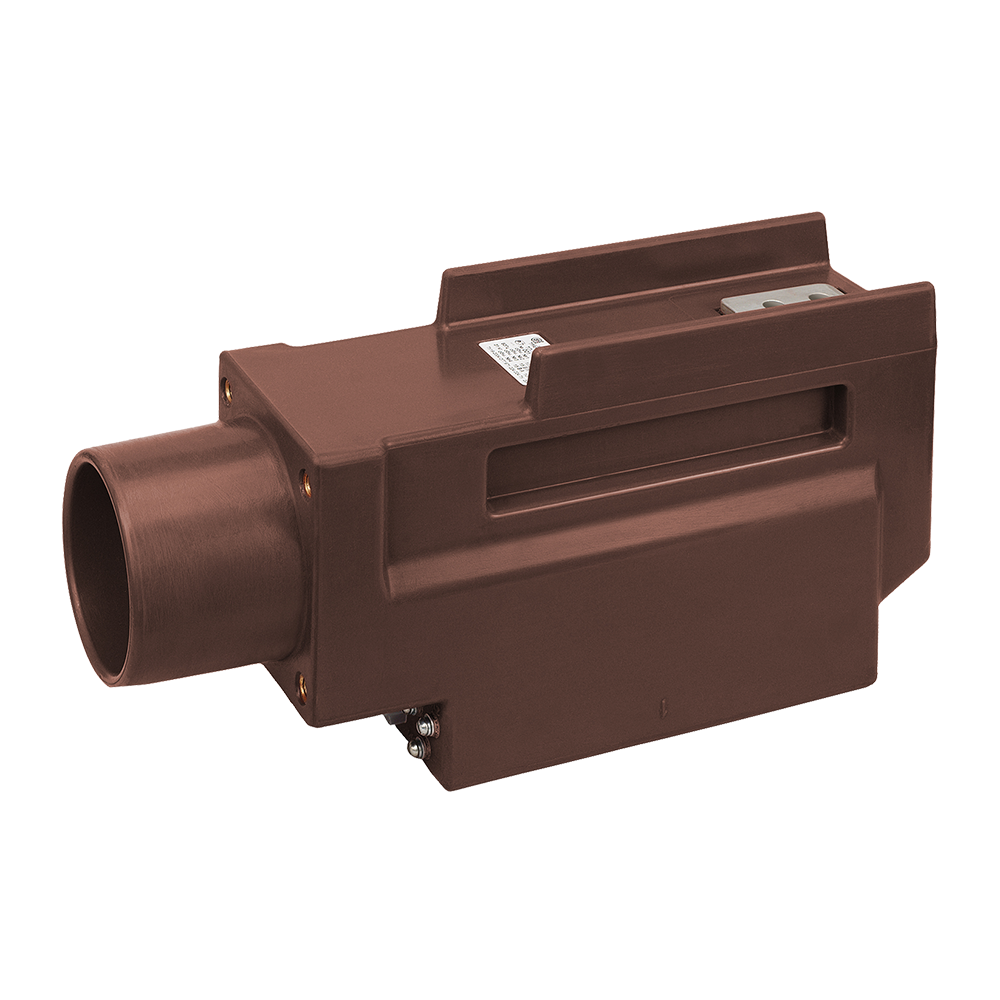

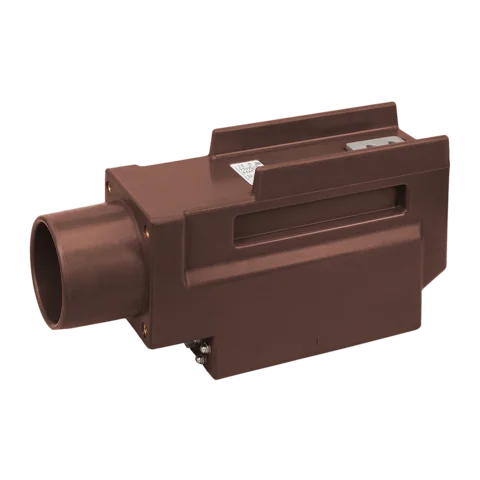

Опорно-проходной трансформатор тока ТЛ-10М

ТУ16 - 2010 ОГГ.671 225.012 ТУ

Трансформатор тока ТЛ-10М (модифицированный) предназначается преобразования токов ВН в токи НН, пригодных для передачи сигнальных импульсов на управляющие, защитные, измерительные приборы или датчики. Используется в электрораспределительном оборудовании переменного тока (КРУ, КТП, УКРМ) с частотой I=50/60 Гц и номинальным напряжением U≤10 кВ.

Условия использования трансформаторов

ТЛ-10М Климатическое исполнение опорно-проходных токовых трансформаторов серии ТЛ-10-М – У3 и Т3. Условия эксплуатации:

- высота размещения – не больше 1тыс. метров над уровнем моря;

- температура окружения – от -45°С до +55°С для типа Т3; от -50°С до +60°С для типа У3;

- рабочее месторасположение – сухие, непыльные, невзрывоопасные шкафы КРУ (помещения), без активных испарений, газов;

- монтаж может осуществляться в горизонтальном, и в вертикальном положении.

Срок гарантии с момента ввода в эксплуатацию составляет 5 лет, общий срок эксплуатации может составлять 30 лет.

Краткое описание устройства ТЛ-10М

По конструкции трансформатор ТЛ-10М представляет собой электротехническое опорно-проходное устройство. В состав входит магнитопроводы из электротехнической стали со своими вторичными обмотками, первичная обмотка в виде многовитковой катушки или стержня с прямоугольными выводами.

Электрическая изоляция обмоток трансформатора и их защита от повреждений и влаги осуществляется с помощью заливки компаунда из эпоксидной смолы. Выводы вторичных обмоток находятся в середине монолитного блока-корпуса. Доступ к выводам ограничивается прозрачной крышкой, которая может опломбироваться.

Имеется возможность заказать трансформаторы следующих типов:

- с наличием дифференциальной защиты;

- с монтажной адаптационной плитой;

- с вторичными обмотками, имеющими разные коэффициенты трансформации.
