Трехфазная антирезонансная группа трансформаторов напряжения 3*ЗНОЛ.06
ТУ16 - 2010 ОГГ.671 240.001 ТУ взамен ТУ16 - 98 ОГГ.671 213.004 ТУ
Трехфазный трансформатор напряжения 3*ЗНОЛ относится к группе антирезонансных преобразователей переменного тока и предназначен для использования в электрораспределительном оборудовании различного типа – ПТН, КРУ, ЗРУ.
Основная функция трансформаторов данного типа – запитывание электроприборов измерения, защитных и сигнальных систем в сетевом электрооборудовании, с частоты 50/ 60 герц и напряжением 6/10 киловольт. Трансформатор напряжения трехфазный типа 3*ЗНОЛ обладает хорошей стойкостью к феррорезонансным колебаниям, а также к случаям замыкания какой-либо фазы на землю.
Условия эксплуатации
Трехфазные трансформаторы антирезонансного типа производятся в климатическом исполнении для 3хЗНОЛ.06 – У3 и Т3. Оптимальные требования к монтажной площадке:
- рабочая высота – не больше 1-ой тысячи метров над у. м.;
- диапазон температуры среды окружения от -45°С до +60°С (точные значения для определенного вида тр-ра указаны в сопроводительной техдокументации);
- рабочее размещение – непыльные сухие места (помещения, электрические шкафы), пожаро- и взрывобезопасные, без агрессивных испарений или газов;
- монтажное расположение в пространстве – любое.
Краткое описание

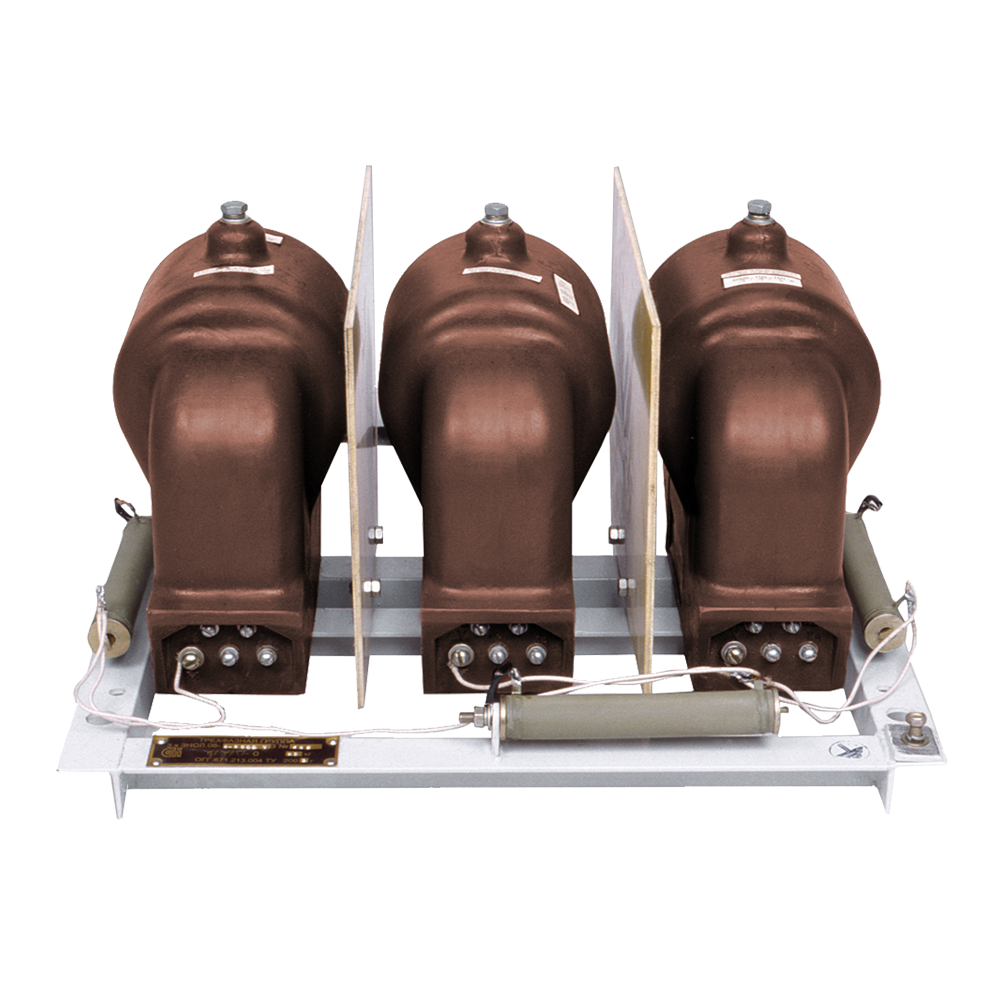

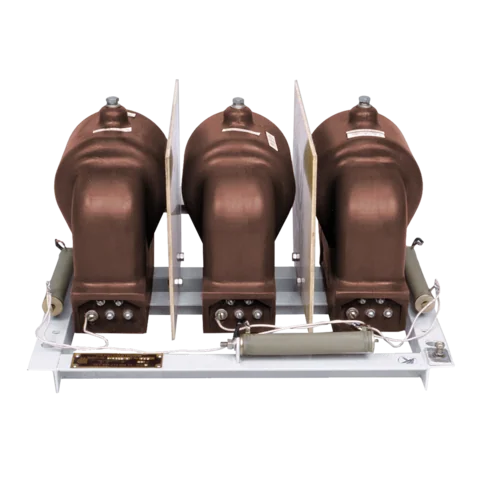

Трансформатор 3*ЗНОЛ состоит из 3-х, изолированных друг от друга, однофазных, которые устанавливаются на общую монтажную раму. Для изоляции трансформаторов между собой применяются специальные прокладки, обмотки изолируются путем заливки компаунда из эпоксидной смолы. Заземление: выводы вторичных обмоток заземляются по необходимости, опорная плита заземляется в обязательном порядке.
