Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛ.04П

Назначение

Трехфазные антирезонансные группы 3хЗНОЛ.04П предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 6 и 10 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Трехфазные группы изготавливаются для нужд электроэнергетики, в том числе для атомных станций (АС) и предназначены для установки в комплектные распределительные устройства (КРУ), закрытые распределительные устройства (ЗРУ).

Трехфазная группа устойчива к феррорезонансу сети и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз на землю за счет применения антирезонанского, демпфирующего устройства – реактора.

Трехфазные группы изготавливаются климатического исполнения «У» категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:

- высота установки над уровнем моря – не более 1000 м;

- температура окружающего воздуха с учетом превышения температуры воздуха в токопроводе, КРУ при нагрузке трансформаторов предельной мощностью от минус 45 ˚С до плюс 55 ˚С;

- относительная влажность воздуха не более 100 % при 25 ˚С;

- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Атмосфера типа II по ГОСТ 15150;

- отсутствие непосредственного воздействия солнечной радиации;

- рабочее положение в пространстве – любое.

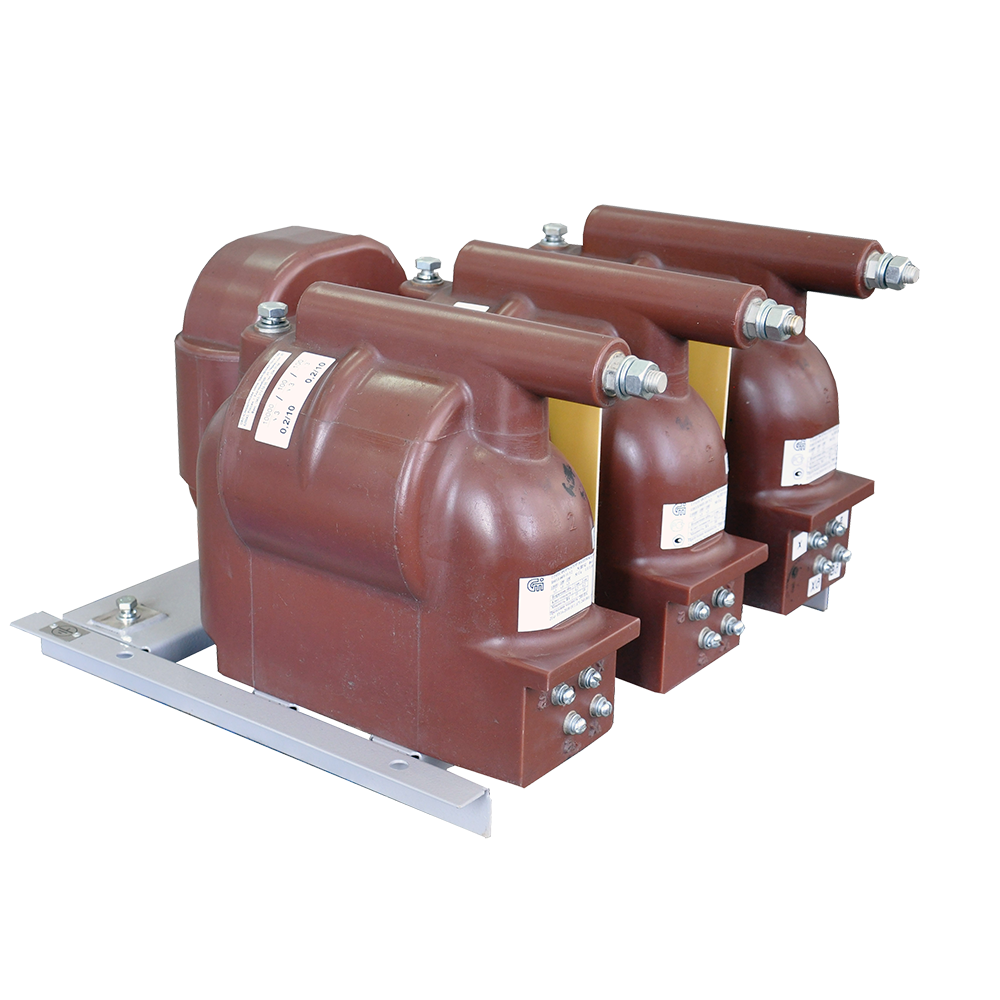

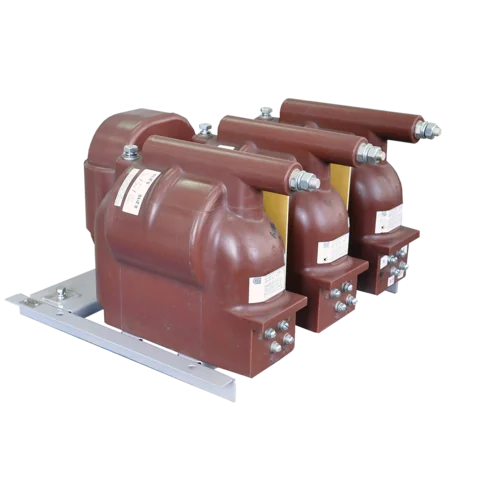

Трехфазная группа состоит из трех однофазных двух- или трехобмоточных трансформаторов ЗНОЛ.04П, изолированных друг от друга прокладками, и реактора, включенного в обмотки ВН трансформаторов ЗНОЛ.04П, и установленных на общей металлической раме. Каждый трансформатор снабжен встроенным предохранительным устройством SIBA. Соединительные провода для выводов первичной обмотки поставляются вместе с трехфазной группой.

Монтаж схемы соединения выполняется потребителем.
