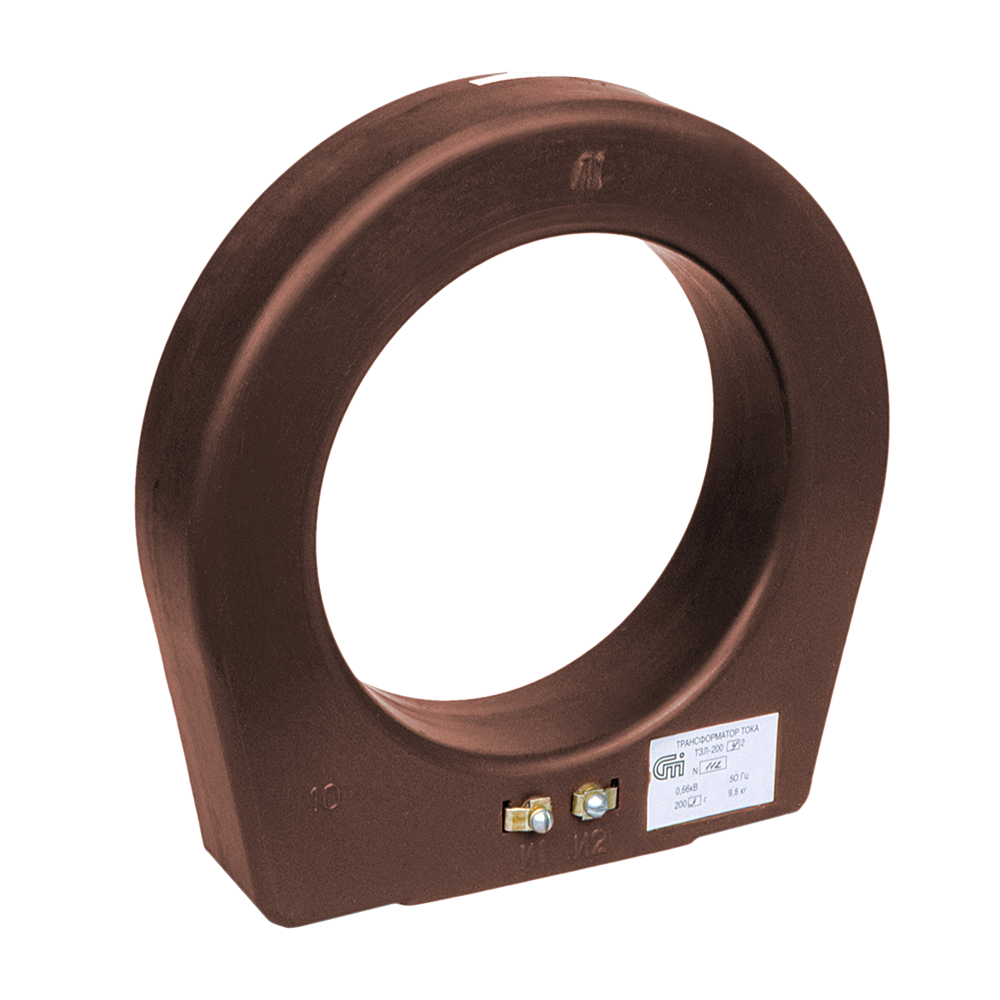

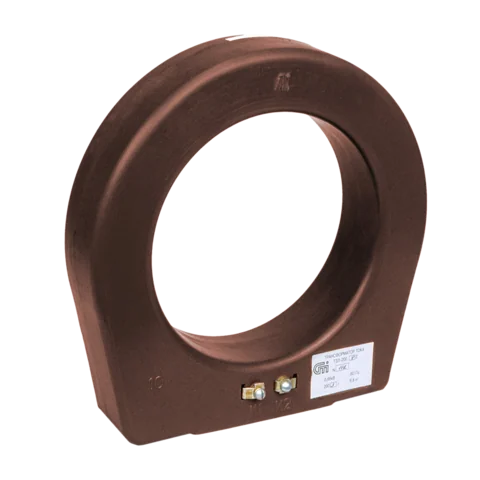

Трансформатор ТЗЛ-200
Заменяет аналоги
Ключевые характеристики
| Завод-изготовитель | ОАО «СЗТТ» |
|---|---|
| Тип трансформатора | Неразъёмный |
| Напряжение | 0,66, 2, 3, 6, 10, 35, 110 кВ |
| Размер окна | 200 мм |
| Изоляция | Литая |
| Место установки | Внутренняя |
| Срок службы | 30 лет |
| Гарантийный срок | 3 лет |
Уточним цену, наличие и срок, а информацию отправим в виде КП
Связаться напрямую: 8 800 250-78-42 · info@tkenergo.com
Информация о товаре
- Номинальное напряжение, кВ
- 0,66
- Испытательное одноминутное напряжение, кВ
- 3
- Односекундный ток термической стойкости, А
- 140
- Номинальная частота, Гц
- 50 или 60
- Коэффициент трансформации
- 60/1
- Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03 А, не более, А
- 2,8
- Масса, кг
- 9,8
- Первичный ток, А
- 60
- Вторичный ток, А
- 1
- Число обмоток, шт.
- 1
- Место установки
- Внутренняя
- Метка
- В наличии
- Гарантия, лет
- 3
- Номенклатура
- ТЗЛ-200
- Серия
- ТЗЛ
- Тип трансформатора
- Неразъёмный
- Класс напряжения
- 0,66 кВ
- Место установки
- Внутренняя
Трансформатор ТЗЛ-200 — нулевой последовательности измерительный трансформатор тока, серия ТЗЛ, класс напряжения 0,66 кВ, коэффициент 60 А/1 А, внутренняя установка. Позицию можно использовать для расчета КП, проверки наличия, подбора аналога и уточнения комплектности под проект.
Назначение и применение
ТЗЛ-200 применяют в цепях релейной защиты для контроля токов нулевой последовательности и защиты кабельных линий от замыканий на землю. При подборе важно сверить не только модель, но и фактическое исполнение: токи, напряжение, нагрузку вторичных цепей, климатическое исполнение, габариты и требования к документам.
Что проверить перед заказом
- Проверьте класс напряжения: 0,66 кВ.
- Сверьте коэффициент трансформации: 60 А/1 А.
- Укажите вторичный ток: 1.
- Количество вторичных обмоток: 1.
- Условия установки: внутренняя установка.
- Если модель меняется по проекту, приложите спецификацию или опросный лист: так быстрее подобрать точное исполнение или аналог.
Документы и подтверждение параметров
Для закупки можно запросить коммерческое предложение, паспорт, руководство по эксплуатации, сертификат, описание типа средства измерений, 3D-модель или опросный лист, если они нужны проектировщику, снабжению или службе эксплуатации.
Для трансформаторов тока при подборе ориентируются на ГОСТ 7746, требования проекта и ПУЭ для цепей учета. Конкретное исполнение лучше сверять по паспорту, сертификату и проектной спецификации: это снижает риск ошибки при замене, повторной закупке или подборе аналога.
Цена, наличие и сроки
Цена и срок поставки зависят от исполнения, текущей производственной программы и объема партии. Отправьте модель или список позиций — мы проверим наличие, возможный срок изготовления и предложим замену, если нужного исполнения нет в доступной поставке.
