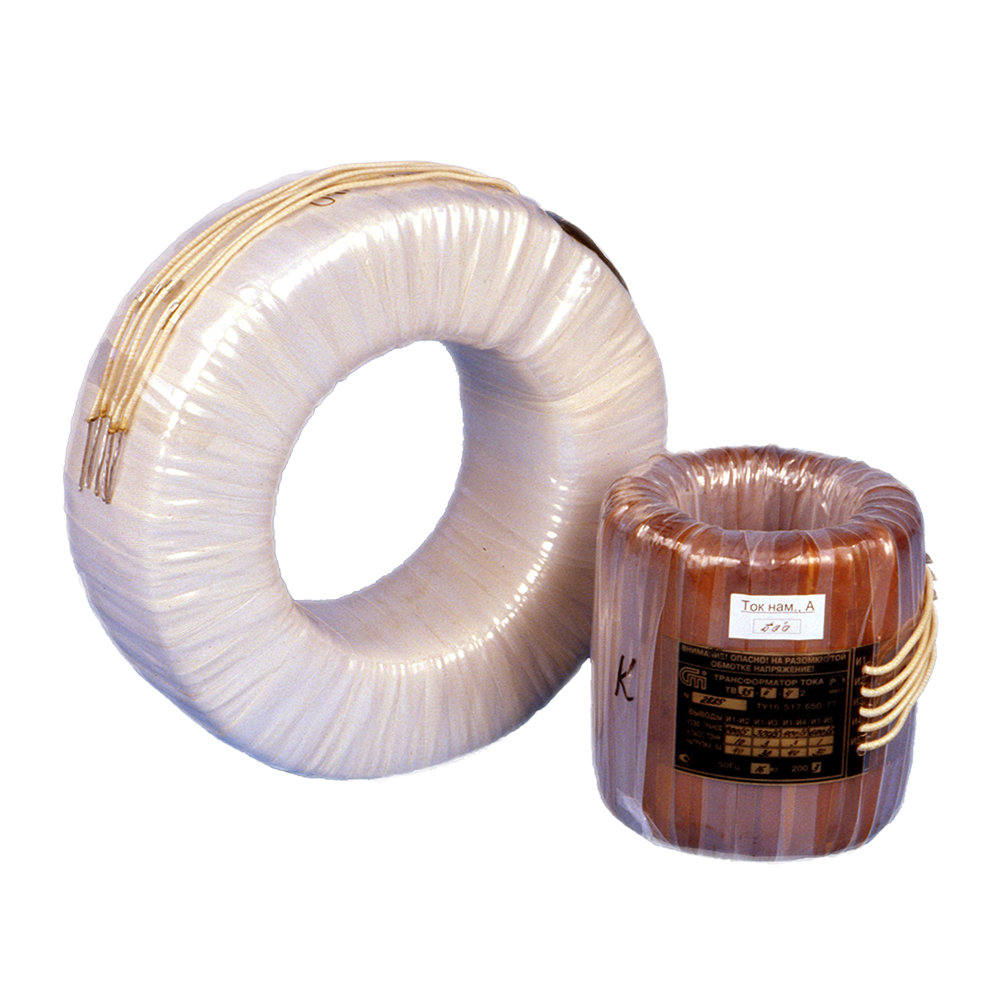

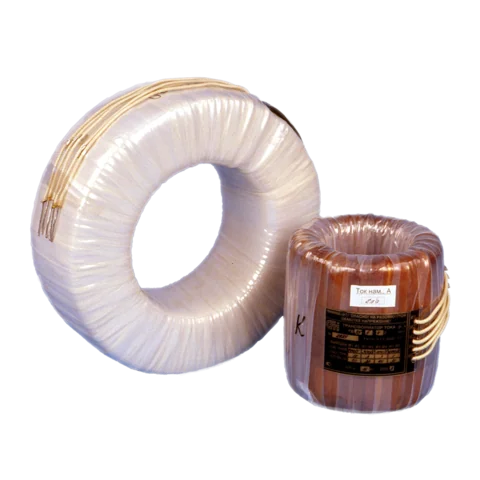

Встроенные трансформаторы тока ТВ

ТУ16 - 2004 ОГГ.671 237.049ТУ

Встроенные трансформаторы тока линейки ТВ предназначены для внутренней установки в силовые тр-торы с воздушно-масляным охлаждением или масляные выключатели напряжением 10-220 киловольт. Служат данные трансформаторы для питания и защиты от перегрузок систем измерения и учета, а также для передачи сигнально-информационных импульсов к приборам автоматического контроля в распределительных электроустановках переменного тока с рабочей частотой 50/60 герц.

Условия эксплуатации

При эксплуатации трансформатор тока ТВ допускается устанавливать на высоте не более 1000 метров над у.м. При использовании ТВ в силовых трансформаторах и выключателях с масляным охлаждением температура трансформаторного масла не может превышать +95 ºС и +90 ºС соответственно.

Температура окружающей среды в электроустановках с воздушным охлаждением, в зависимости от климатического исполнения (У, Т, О, ХЛ или УХЛ) и категории размещения по ГОСТу (1 или 2), может варьироваться от -60 ºС до +60 ºС. Точные значения указываются в сопроводительной техдокументации.

Конструкция трансформаторов

В состав трансформатора ТВ входит ленточный магнитопроводный сердечник типа тороид из трансформаторной (электротехнической) стали. Вторичная обмотка равномерно наматывается на магнитопровод, при этом от числа витков зависит коэффициент трансформации (преобразования токовых значений) устройства. В качестве первичной обмотки выступает высоковольтный ввод электрооборудования (силовой тр-тор, выключатель, распредустройство).

Габаритные размеры, вес, установочные параметры, электротехнические характеристики встраиваемых трансформаторов ТВ можно увидеть в таблицах ниже (обязательно прилагаются в сопроводительной документации).
