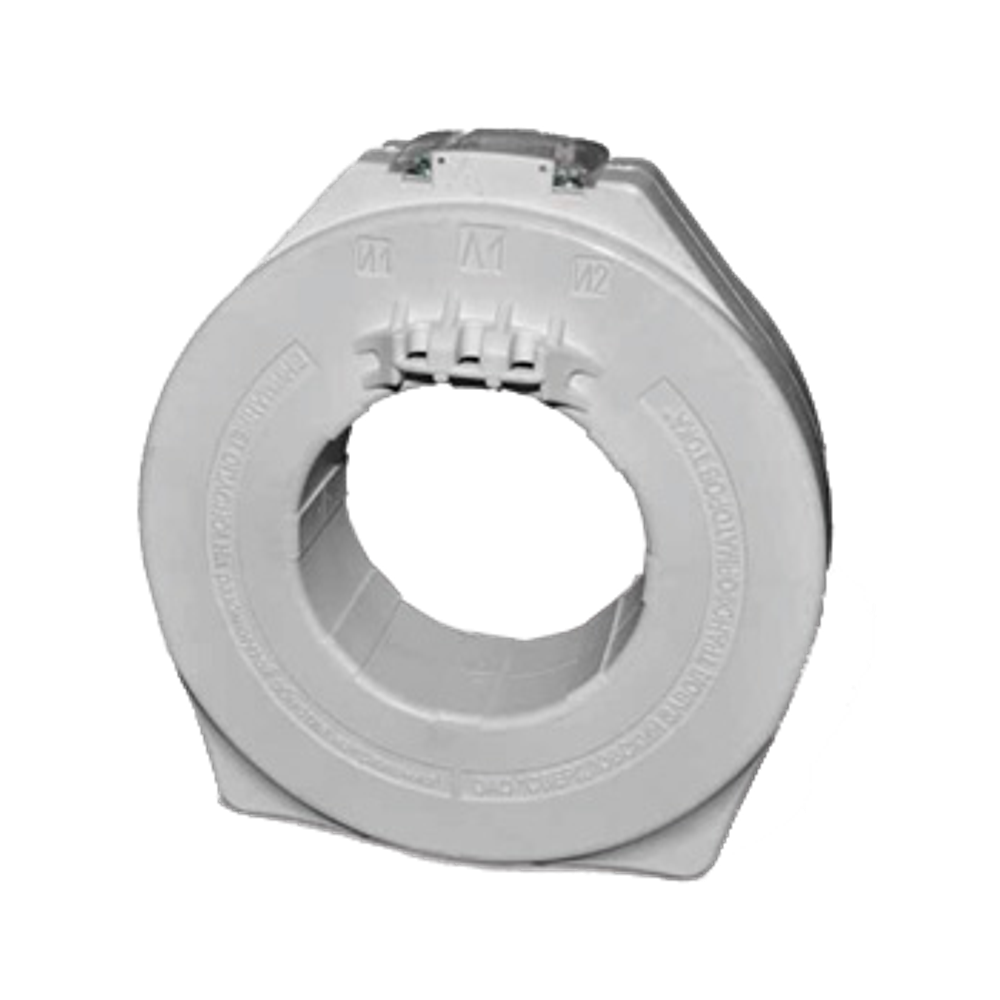

ТШП-0,66-IV – шинный трансформатор тока

Шинный токовый трансформатор марки ТШП-0,66-IV является преобразователем номинальных значений первичного тока электрической сети до заданных исходящих значений тока на выходах вторичной обмотки тр-ра, безопасных для низковольтного рабочего электрооборудования.

Трансформаторы серии ТШП производятся без своей первичной обмотки, в ее качестве выступает токопровод (шина/кабель) электрического распредустройства, который проходит через внутреннее окошко тр-ров.

Расшифровка обозначений ТШП-0,66-IV: Т – трансформатор тока, Ш – шинный, П – пластиковый корпус, 0,66 – номинальное напряжение электрооборудования, IV – модель ТШП.

Основное предназначение трансформатора ТШП-0,66-IV передача информационных сигналов измерительным, защитным, контролирующим системам в распределительных электроустановках с частотой 50/60 Гц, напряжением до 0,66 кВ, силой тока 100-2500 А. Возможно применение тр-ров в электроцепях с большим напряжением (до 0,8 кВ), с условием, если главная изоляция токопровода (шины, кабеля) обеспечена дополнительной изоляцией. Эксплуатация трансформаторов может осуществляться: в комплектном распределительном электрооборудовании типа КРУ; на трансформаторных станциях и подстанциях; в электрошкафах ЗРУ, ПКУ. Тр-торы класса точности 0,2/0,5/0,2S/ 0,5S используются схемах потребительского учета электроэнергии.

Корпус тр-ров изготавливается из трудновозгораемого полимера. Выводы вторичных обмоток закрываются прозрачным пластиковым колпаком, имеется возможность раздельного опломбирования для ограничения доступа к выводам. Общая масса тр-ра составляет 4 кг.

Условия эксплуатации

Трансформаторы тока ТШП-0,66-IV по климатическому исполнению относятся к группе У3 и могут использоваться при соблюдении следующих требований:

l Размещение по высоте: альтитуда не более 1-ой тысячи метров.

l Диапазон температур: от -45°С до +50°С (рабочий), от -50°С до +50°С (хранение, транспортировка).

l Рабочая среда, оптимальные условия: отсутствие сильной запыленности и взрывоопасности в электроустановках, отсутствие активных скоплений (газов, паров), способных разрушить металлические части и изоляционный материал.

l Пространственное расположение тр-ров при установке: любое.
