ТШП-0,66-I
Отправить заявку
(0)

ТШП-0,66-I

Цена по запросу

  • Завод-изготовитель: ОАО «СЗТТ»
  • Межповерочный интервал: 4 года
  • Гарантия: 8 лет
  • Класс напряжения: 0,66 кВ
  • Класс точности: 0,5; 0,5S; 0,2; 0,2S
  • Первичный ток: 40-600 А

Данная модель заменит следующие трансформаторы:

- ТШП-0,66; ТШП-М-0,66; ТШ-0,66; ТТ-B; ТТИ; ТОП-0,66-Б; ТТЕ; ТТЭ; ТТН.

Описание
Характеристики
Отзывы
Описание

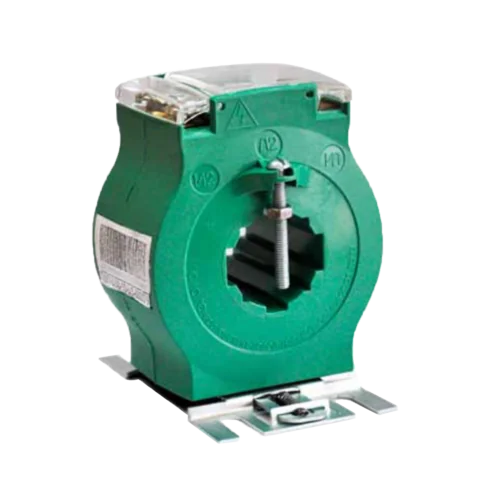

Шинные трансформаторы тока ТШП-0,66-I

ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2011 ОГГ.671 230.001 ТУ

Трансформаторы тока шинные ТШП-0,66-I работают как передатчики информационных сигналов на датчики измерения или к устройствам контроля (управления, защиты). Функциональное назначение – использование в токораспределительном оборудовании переменного тока с I ном – 50/60 Гц и Uном – до 0,66 кВ. Изделия с классом точности 0,2/0,5/0,2S/0,5S используются на потребительских учетных линиях, осуществляя контроль расхода электроэнергии, с классом точности 1,0 – в измерительных системах.

Эксплуатационные показатели ТШП-0,66-I

Производятся тр-торы двух исполнительских категорий – У3 и Т3 соответственно ГОСТу, эксплуатируются в условиях с определенными требованиями:

- расположение не выше одной тысячи метров над уровнем моря;

- окружающая температура: в рабочем режиме – от -45°С до +50°С, во время транспортировки/хранения – от -50°С до +50°С;

- рабочая среда в местах монтажа должна быть без большого содержания пыли, конденсированных паровых или газовых взвесей, отсутствие вероятности взрыва;

- установка тр-торов производится как на горизонтальных, так и на вертикальных монтажных платах;

- на изделия дается 8-летняя гарантия с начала эксплуатации, эксплуатационный срок – до 30 лет;

- продукция, выпускаемая ОАО "СЗТТ", проходит обязательные поверочные мероприятия в контролирующих организациях.

Технические параметры

Трансформатор ТШП-0,66-I защищен корпусом из невозгораемых полимеров. Корпусная оболочка маркируется цветом по фазам, соответственно международным стандартам (желтый, красный, зеленый). Контактные клеммы закрыты прозрачным колпаком, который при необходимости можно опломбировать, чтобы избежать постороннего доступа.

Конструкционные особенности тр-ров позволяют использовать их с первичной обмоткой из шины (кабеля) разного сечения и формы.

Изделия, произведенные на "Свердловском заводе трансформаторов тока" имеют допуск на использование вторичных обмоток (класс точности 0,2S/0,5S) с показателем нагрузки на 25% ниже номинала (минимум 1 ВА).

Характеристики
Номинальное напряжение, кВ
0,66
Категория размещения
Внутренняя
Первичный ток, А
40 - 600
Вторичный ток, А
5; 1
Число обмоток, шт.
1
Межповерочный интервал, лет
4
Гарантия, лет
8
Завод-изготовитель
ОАО «Свердловский завод трансформаторов тока» (ОАО “СЗТТ”)
Класс точности
0,5; 0,5S; 0,2; 0,2S
