Шинные трансформаторы тока ТШЛГ-0,66

Трансформатор тока ТШЛГ 0,66 (тр-тор шинный, литой, генераторный) является токопреобразующим устройством, передающим сигнальные импульсы на электроизмерительные датчики, системы контроля и защиты электротехнического оборудования. В основном используется в электроцепях переменного тока в энергораспределительных установках с напряжением до 24 кВ и частотой 50/60 герц.

Возможно встраивание тр-ров данного типа в принудительно охлаждаемые экранированные токопроводящие схемы напряжением до 24 киловольт.

Эксплуатационные условия ТШЛГ-0,66

Трансформаторы ТШЛГ-0,66 стандарта ТУ16-2011ОГГ.671/230.001ТУ выпускаются в климатическом исполнении УХЛ 2.1 и Т2.1, эксплуатация производится при соблюдении следующих требований:

- высота установки устройства не должна составлять более 1 тысячи метров над у.м.;

- диапазон температуры рабочей среды, в зависимости от типа исполнения, составляет от -60°C до +70°C;

- месторасположение электрооборудования и трансформаторов – сухие помещения без пыли, с невзрывоопасной средой, без жидкостных паров, агрессивных газов;

- монтаж тр-ров осуществляется как в горизонтальном, так и в вертикальном положении, возможно крепление на шины распределительного электротехнического оборудования.

Гарантия, с момента эксплуатации, составляет 5 лет. Эксплуатационный срок – до 30 лет.

Краткое техническое описание ТШЛГ-0,66

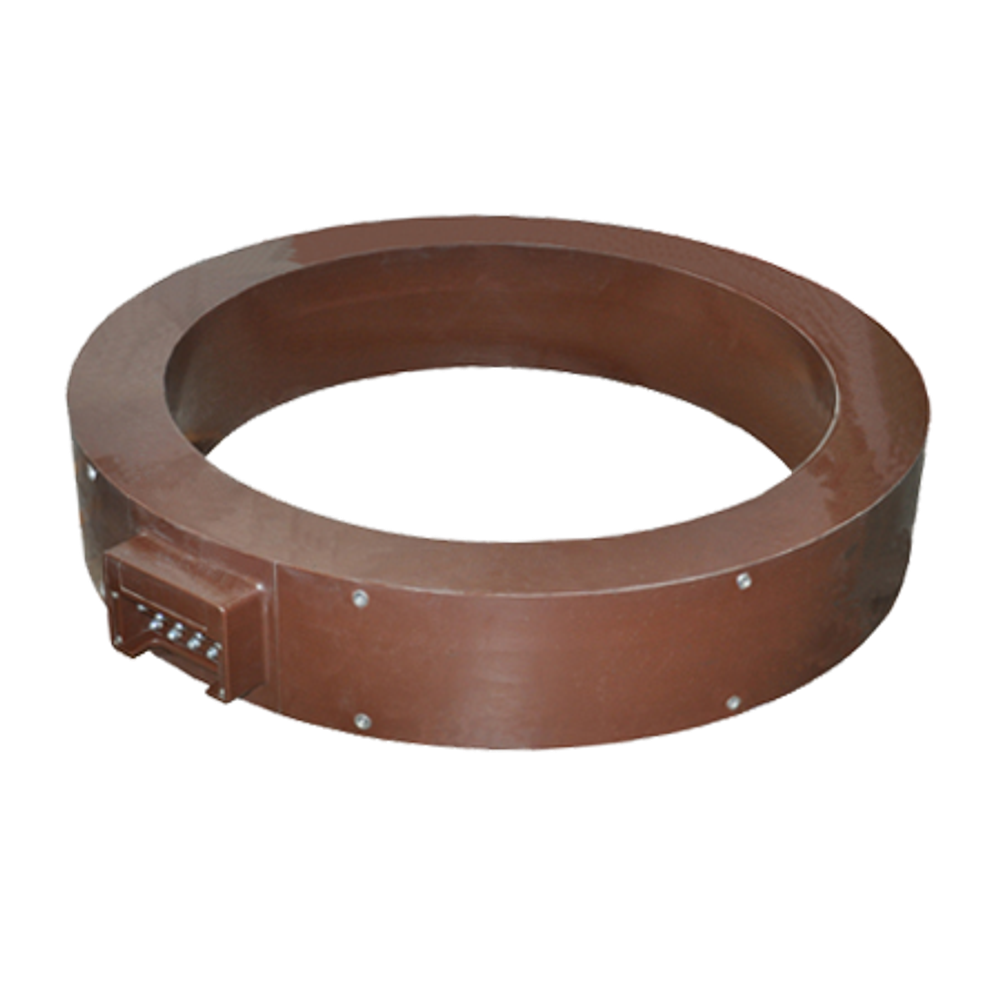

По конструктивным параметрам трансформатор ТШЛГ представляет собой шинную конструкцию в виде трудновозгораемого литого блока. В качестве первичной обмотки выступает шина токораспределительного оборудования. Изоляцией между токопроводящей шиной и блоком тр-тора служит определенный зазор между ними, обеспечивающий безопасность эксплуатации.

На блоке, где находятся выводы вторичной обмотки, для ограничения доступа устанавливается прозрачная крышка с возможностью ее опломбирования.

Монтаж трансформаторов ТШЛГ на электрораспределительном оборудовании осуществляется с помощью резьбовых отверстий на опорном основании. Подвеска к токоведущей шине осуществляется с помощью 4-х металлических пластинок.

В сопроводительной документации указаны габариты, вес, схемы установки и подключения трансформаторов, а также все необходимые технические параметры.
