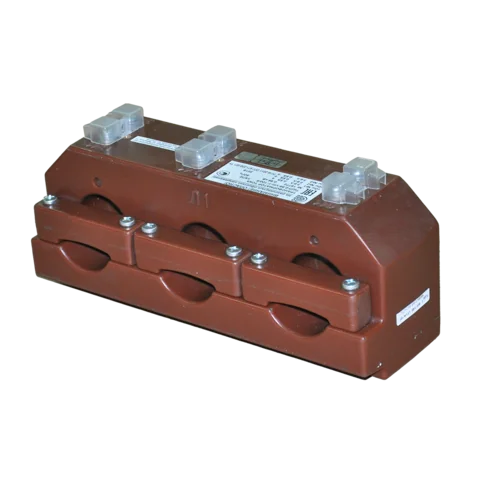

Трансформатор ТШЛ-0,66-VIII УХЛ2
Ключевые характеристики
| Завод-изготовитель | ОАО «СЗТТ» |
|---|---|
| Тип трансформатора | Шинный |
| Напряжение | 0,66 кВ |
| Изоляция | Литая |
| Место установки | Внутренняя |
| Межповерочный интервал | 16 лет |
| Срок службы | 30 лет |
| Гарантийный срок | 8 лет |
Уточним цену, наличие и срок, а информацию отправим в виде КП
Связаться напрямую: 8 800 250-78-42 · info@tkenergo.com
Информация о товаре
- Номинальное напряжение, кВ
- 0,66
- Место установки
- Внутренняя
- Первичный ток, А
- 100 - 600
- Число обмоток, шт.
- до 6
- Вторичный ток, А
- 5; 1
- Класс точности
- 0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
- Межповерочный интервал, лет
- 16
- Гарантия, лет
- 8
- Номенклатура
- ТШЛ-0,66-VIII
- Серия
- ТШЛ
- Тип трансформатора
- Шинный
- Класс напряжения
- 0,66 кВ
- Место установки
- Внутренняя
Трансформатор ТШЛ-0,66-VIII УХЛ2 — шинный измерительный трансформатор тока, серия ТШЛ, класс напряжения 0,66 кВ, коэффициент 100-600 А/5 А, класс точности 0,5, 0,5S, 0,2, 0,2S, 5P, 10P, 5PR и 10PR, внутренняя установка. Позицию можно использовать для расчета КП, проверки наличия, подбора аналога и уточнения комплектности под проект.
Назначение и применение
ТШЛ-0,66-VIII УХЛ2 применяют в низковольтных и распределительных шкафах, где первичной обмоткой служит проходящая через окно шина или кабель. При подборе важно сверить не только модель, но и фактическое исполнение: токи, напряжение, нагрузку вторичных цепей, климатическое исполнение, габариты и требования к документам.
Что проверить перед заказом
- Проверьте класс напряжения: 0,66 кВ.
- Сверьте коэффициент трансформации: 100-600 А/5 А.
- Укажите вторичный ток: 5; 1.
- Для учета и защиты проверьте класс точности: 0,5, 0,5S, 0,2, 0,2S, 5P, 10P, 5PR и 10PR.
- Количество вторичных обмоток: до 6.
- Условия установки: внутренняя установка.
- Если модель меняется по проекту, приложите спецификацию или опросный лист: так быстрее подобрать точное исполнение или аналог.
Документы и подтверждение параметров
Для закупки можно запросить коммерческое предложение, паспорт, руководство по эксплуатации, сертификат, описание типа средства измерений, 3D-модель или опросный лист, если они нужны проектировщику, снабжению или службе эксплуатации.
Для трансформаторов тока при подборе ориентируются на ГОСТ 7746, требования проекта и ПУЭ для цепей учета. Конкретное исполнение лучше сверять по паспорту, сертификату и проектной спецификации: это снижает риск ошибки при замене, повторной закупке или подборе аналога.
Цена, наличие и сроки
Цена и срок поставки зависят от исполнения, текущей производственной программы и объема партии. Отправьте модель или список позиций — мы проверим наличие, возможный срок изготовления и предложим замену, если нужного исполнения нет в доступной поставке.
