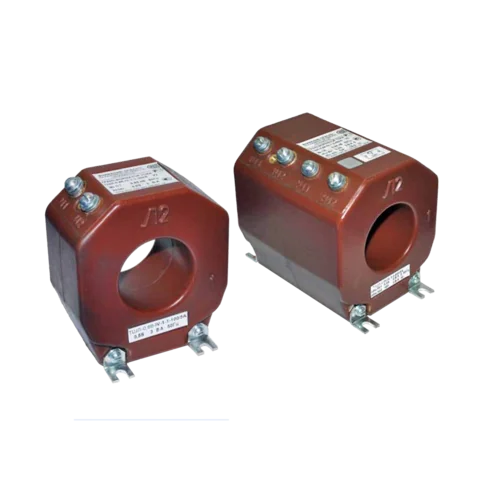

ТШЛ-0,66-IV – шинный трансформатор тока
Токовый шинный трансформатор ТШЛ-0,66-IV (100-600 А, напряжение 0,66кВ) является питающим, передаточным и защитным преобразователем тока для низковольтных учетных и защитных устройств, подключаемых к выводам вторичной обмотки. При этом важной функцией трансформаторного устройства считается передача информационных и сигнально-измерительных импульсов на автоматические системы управления, измерения, защиты.
Трансформаторы тока типа ТШЛ-0,66-IV устанавливаются в электроустановках закрытого типа, на кабель/шины токопроводов с частотой переменного ток 50/60 Гц. Сюда входит различное электрораспределительное оборудование типа КТП, КРУ; трансформаторные подстанции и станции; электротехнические шкафы ПКУ, ЗРУ и пр.
Классификация
Трансформаторы марки ТШЛ-0,66-IV классифицируются по определенным параметрам:
l Тип установки, Ш – шинный.
l Тип изоляции, Л – литой корпус в виде монолита, применяется твердый диэлектрик (эпоксидный и полиуретановый компаунд).
l Класс напряжения – номинальный 0,66 кВ (максимум до 0,8 кВ).
l Модификация трансформатора ТШЛ-0,66 – IV.
l Конструктивное исполнение –1-1/1-2/2-1/2-2.
l Количество вторичных обмоток – 1 или 2.
l Климатическое исполнение – У2, Т2, У3, Т3, УХЛ2.1.
l Метод преобразования – электромагнитный.
l Место размещения – электрошкафы, помещения, установки закрытого типа.
l Пространственное положение при монтаже – любое.
l Вес трансформатора – 2-3 кг в зависимости от конструктивного исполнения.
Условия эксплуатации
Эксплуатация трансформаторов ТШЛ-0,66-IV допускается при соблюдении некоторых условий:
l Высота установки – альтитуда не больше 1-ой тыс. метров.
l Окружающая среда – помещения/установки с минимальным количеством пыли, отсутствие взрывоопасности, без попадания агрессивных газовых и жидкостных субстанций в недопустимой концентрации.
l Соблюдение температурного режима в помещениях или КРУ. Диапазон температур указывается в техдокументации для трансформаторов любого климатического исполнения.
Для предотвращения несанкционированного доступа к выходным клеммам вторичных обмоток к изделию прилагается прозрачная полимерная крышка для проведения пломбировки.
Поставка изделий, использующихся для дифференциальной защиты, осуществляется по спецзаказу.
