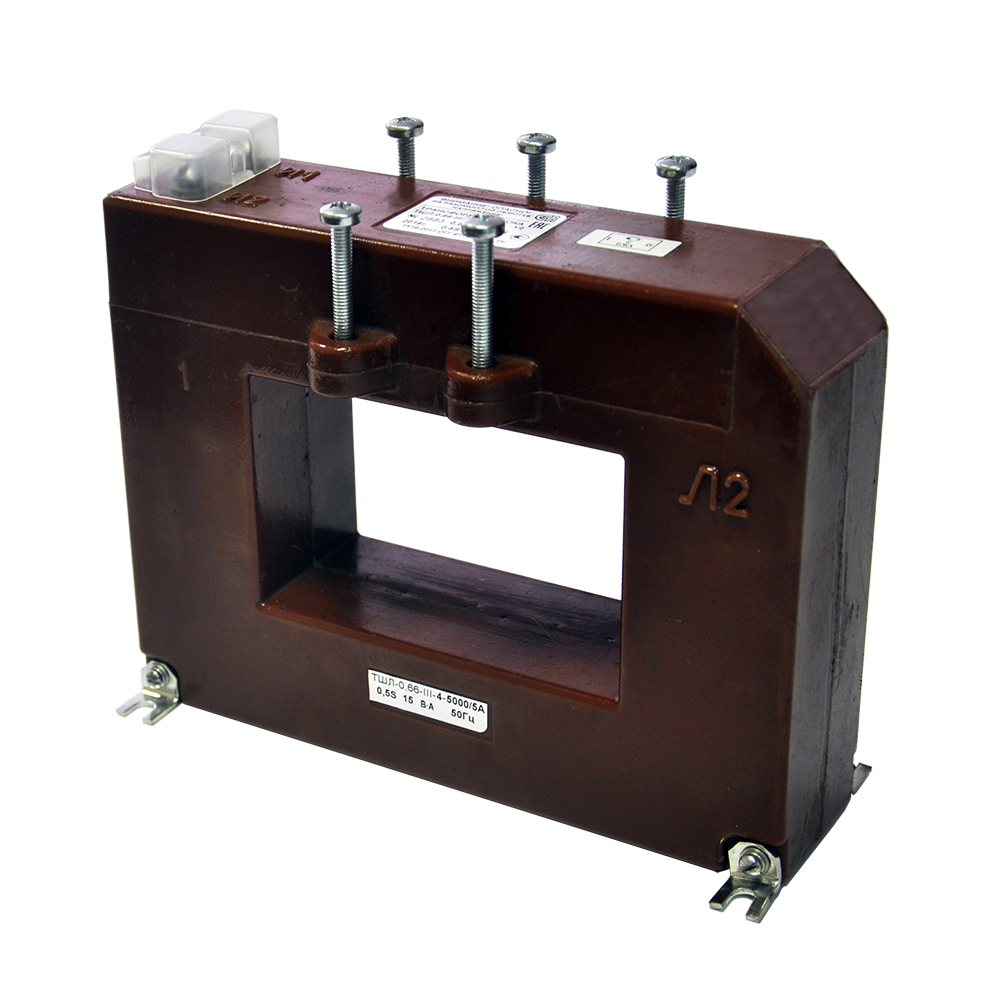

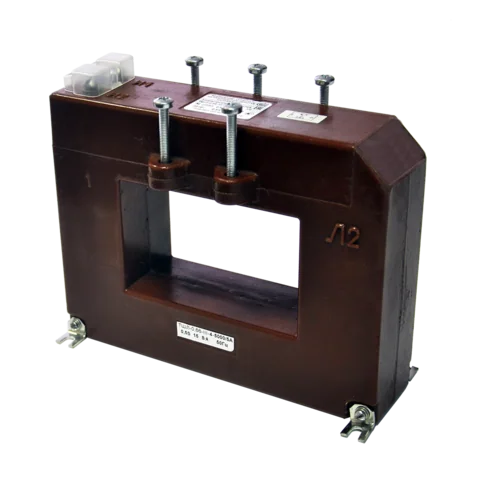

ТШЛ-0,66-III-4
Отправить заявку
(0)

ТШЛ-0,66-III-4

Цена по запросу

  • Завод-изготовитель: ОАО «СЗТТ»
  • Межповерочный интервал: 16 лет
  • Гарантия: 5 лет
  • Класс напряжения: 0,66 кВ
  • Класс точности: 0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
  • Первичный ток: 1000 - 5000 А
Описание
Характеристики
Отзывы
Описание

Назначение

Трансформаторы предназначены для встраивания в комплектные трансформаторные подстанции и служат для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в исполнении: У3, Т3, У2, Т2, УХЛ2.1 и предназначены для работы в следующих условиях:

- высота над уровнем моря не более 1000 м;

- температура окружающей среды при эксплуатации - от минус 45°C до плюс 70°C для исполнения "У2" и от минус 10°C до плюс 70°C для исполнения "Т2";

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов (образец пломбирования).

Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА. В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Гарантийный срок эксплуатации - 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.

Срок службы - 30 лет

Трансформатор может быть использован в высоковольтных кабельных или шинных линиях (3-110) кВ при условии, что главная изоляция между токопроводящими жилами кабеля (шины) и вторичной обмоткой трансформаторов обеспечивается изоляцией кабеля (шины) или воздушным промежутком. Это допущение указано в руководстве по эксплуатации.

Характеристики
Номинальное напряжение, кВ
0,66
Категория размещения
Внутренняя
Первичный ток, А
1000 - 5000
Вторичный ток, А
5; 1
Число обмоток, шт.
1
Межповерочный интервал, лет
16
Гарантия, лет
8
Завод-изготовитель
ОАО «Свердловский завод трансформаторов тока» (ОАО “СЗТТ”)
Класс точности
0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
