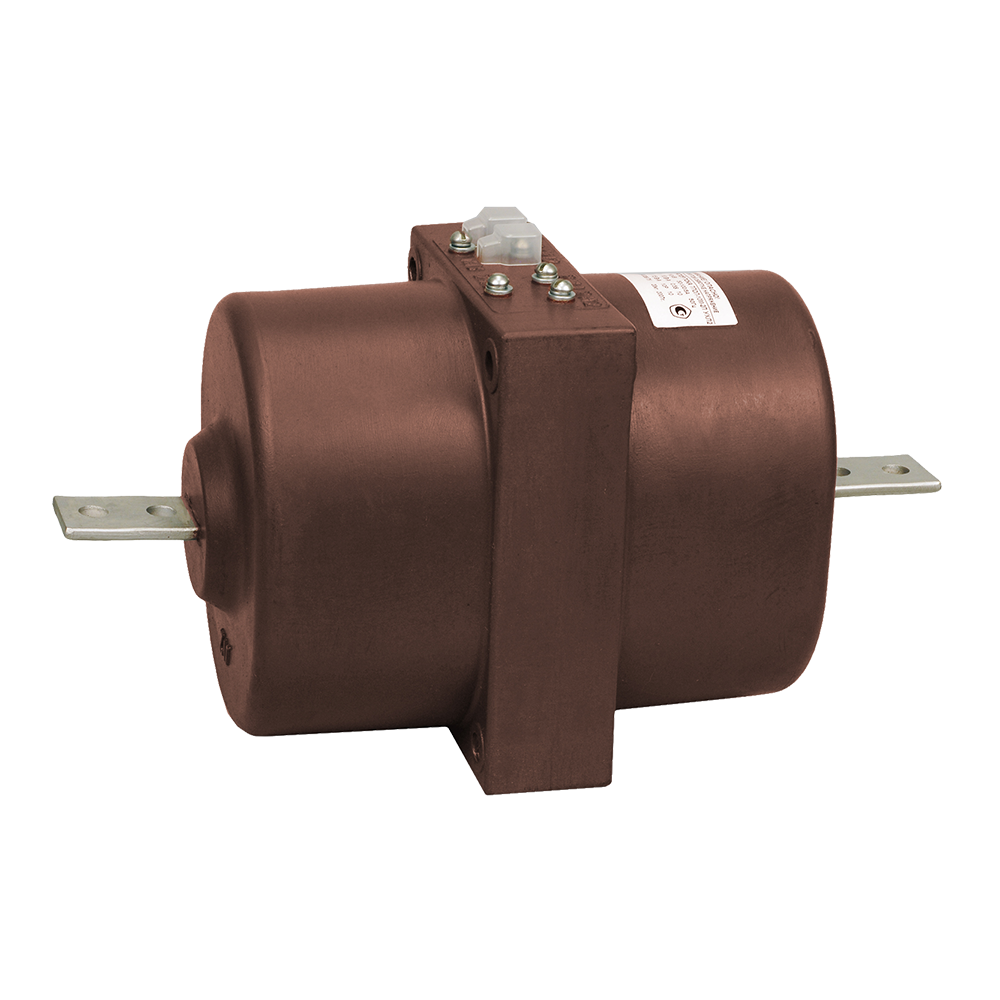

Проходные трансформаторы ТПОЛ-10М
ТУ16 - 2010 ОГГ.671 225.012ТУ взамен ТУ16 - 2007 ОГГ.671 224.036ТУ
Трансформатор тока ТПОЛ-10-М выполняет функции передаточного устройства информационных импульсов на защитные, измерительные, управляющие системы (приборы, датчики). Предназначается для применения на трансформаторных подстанциях, в распредустройствах, токопроводах с частотой переменного тока I=50/60 герц и напряжением U≤10 киловольт.
Эксплуатационные характеристики
ТПОЛ-10-М Климатическое исполнение трансформаторов ТПОЛ-10-М категории УХЛ2. Требования к условиям эксплуатации:
- высота эксплуатации не больше 1000 метров над у.м.;
- температурный диапазон рабочей среды – от -60°С до +55°С;
- месторасположение – сухая, непыльная среда, отсутствие водяных паров и агрессивных газов, отсутствие взрывопожарной опасности;
- монтажное положение – вертикальное или горизонтальное.
Срок гарантии – 5 (пять) лет с начала эксплуатации, эксплуатационный срок – 30 (тридцать) лет.
Краткое техническое устройство

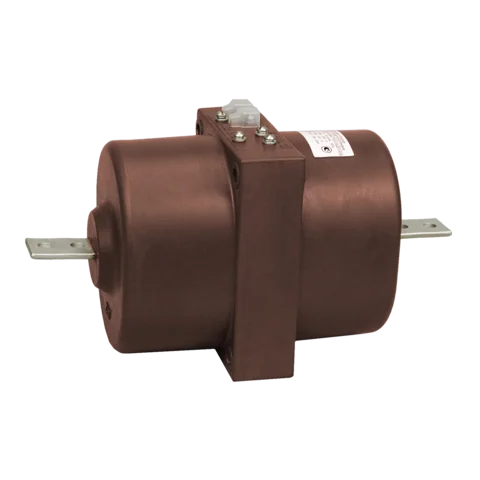

Трансформатор ТПОЛ-10М выполняется как проходная конструкция, в составе которой имеются магнитопроводные сердечники, первичная и вторичные обмотки. Первичная обмотка может быть в виде стержня или многовитковой катушки, подключается к цепи с помощью прямоугольных выводов. Вторичные обмотки располагаются на магнитопроводных сердечниках.
Для обеспечения электроизоляции и защиты трансформатора от внешних повреждений и влаги проводится заливка обмоток специальной эпоксидной смолой. Для ограничения доступа к выводам вторичной обмотки предусматривается установка прозрачного полимерного колпака с возможностью пломбирования.
По заказу возможны поставки трансформаторов:
- для дифференциальной защиты;
- с разными коэффициентами трансформации вторичных обмоток;
- с адаптационной плитой, для установки вместо устаревших типов трансформаторов.
