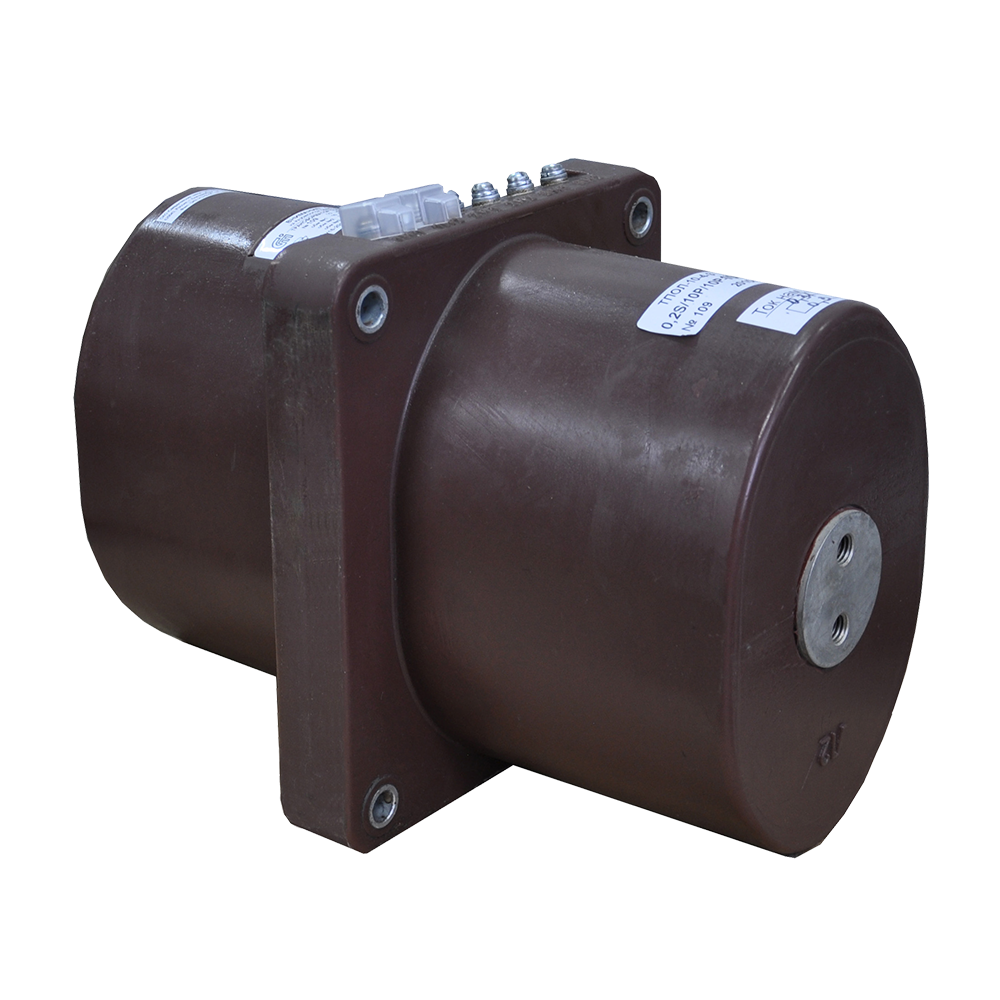

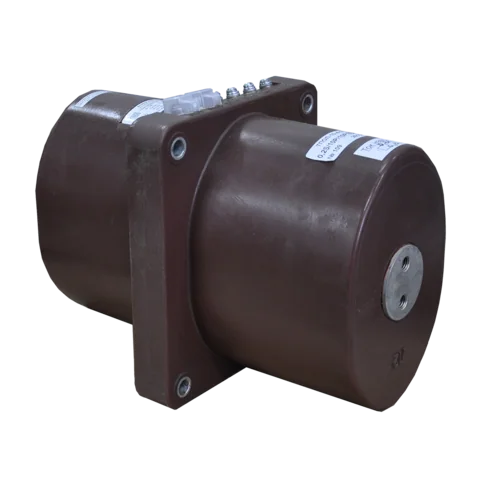

ТПОЛ-10-4 – опорные трансформаторы тока
Проходной токовый трансформатор типа ТПОЛ-10-4 предназначен для преобразования номинальных величин первичного переменного тока цепи с частотой 50 или 60 Гц (ток 10-2000 А, напряжение 10 кВ) до конкретных низких параметров, обеспечивающих питание и безопасность низковольтных электрических приборов. Приоритетной функцией токовых трансформаторов данной серии является разделение низковольтных реле защиты и учетных приборов электрической энергии, подключающихся к выходам вторичной обмотки, от рабочего высоковольтного напряжения сети. При этом они осуществляют электропитание систем управления, защиты, измерения, а также передачу им сигнальной информации.
Трансформатор ТПОЛ-10-4 может устанавливаться в различном распределительном электрооборудовании и на токопроводах закрытого типа (КРУ, КТП, КСО); в электрошкафах ПКУ, ЗРУ; на трансформаторных подстанциях и станциях. Изготавливается данный тип трансформаторов в соответствии с техническими условиями ТУ16-2010ОГГ.671 225.012ТУ.
Классификация
Трансформаторы тока марки ТПОЛ-10-4 классифицируются по следующим признакам:
Способ установки, П – проходные.
Первичная обмотка, О – одновитковые.
Метод изоляции, Л – литые, используется твердый диэлектрический материал (эпоксидный и полиуретановый компаунд).
Класс напряжения – номинальный 10 кВ (max 12).
Конструктивное исполнение – 4. Метод трансформации – электромагнитные.
Место установки – помещения, шкафы, электрооборудование закрытого типа.
Условия для работы
По климатическому исполнению (диапазону рабочих температур и категории размещения) ТПОЛ-10-4 могут быть двух типов: У3 и Т3.
Эксплуатация осуществляется при соблюдении определенных условий:
Высота размещения: альтитуда не выше 1 тыс. метров
Температурный диапазон: для У-3 – от -45 °С до +40 °С; для Т-3 – от -10 °С до +45 °С.
Среда окружения: невзрывоопасная, отсутствие пыли, опасных газовых и жидкостных субстанций в большой концентрации.
Трансформаторы имеют 5-летний срок гарантии (с начала эксплуатации), заявленный срок работы – не менее 30-ти лет.
Изделия для дифференциальной защиты могут поставляться по специальной заявке.
Межповерочный интервал – 16 лет.
Клеммная коробка вторичных выводов снабжается прозрачным колпаком для раздельного опломбирования.
Предназначается для защиты от свободного доступа.
