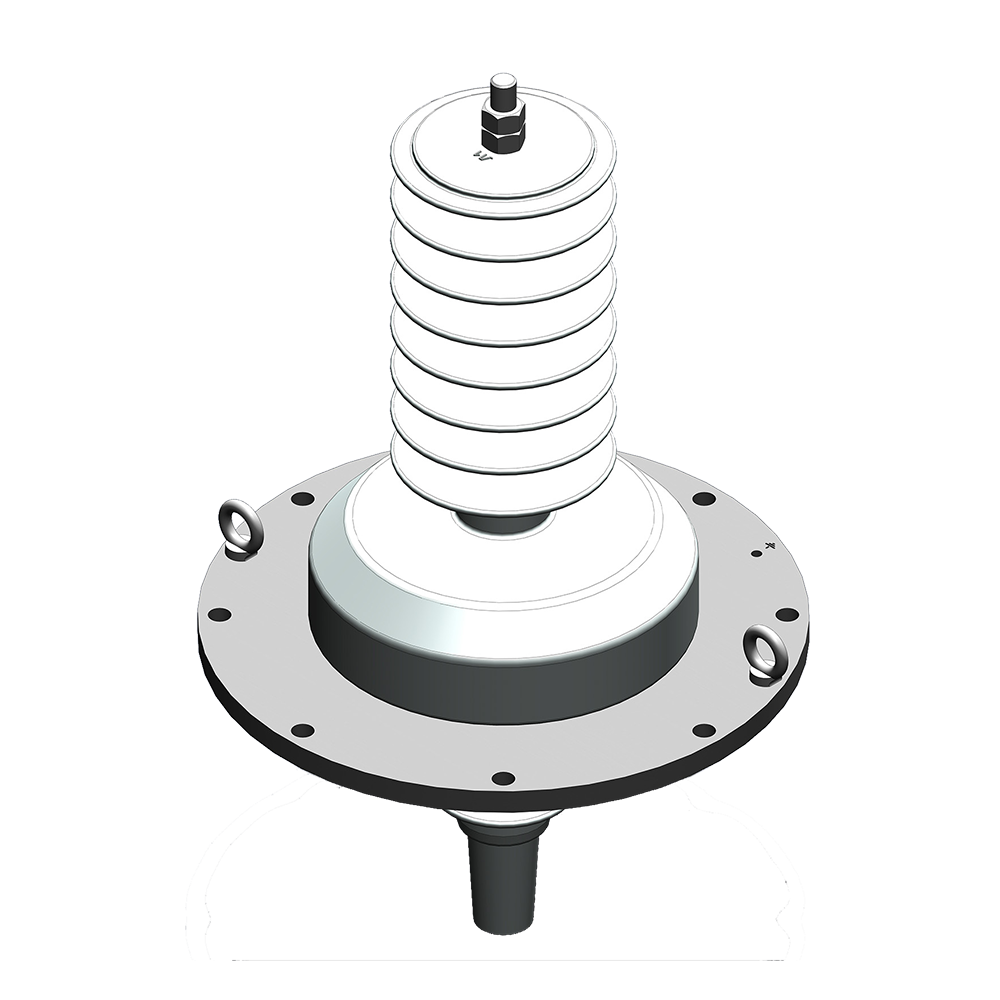

Трансформатор ТПЛ-27 III УХЛ1
Заменяет аналоги
Ключевые характеристики
| Завод-изготовитель | ОАО «СЗТТ» |
|---|---|
| Тип трансформатора | Опорный, проходной |
| Напряжение | 27 кВ |
| Изоляция | Литая |
| Место установки | Наружная |
| Межповерочный интервал | 16 лет |
| Срок службы | 30 лет |
| Гарантийный срок | 5 лет |
Уточним цену, наличие и срок, а информацию отправим в виде КП
Связаться напрямую: 8 800 250-78-42 · info@tkenergo.com
Информация о товаре
- Место установки
- Наружная
- Первичный ток, А
- 300 - 400 - 500 - 600
- Вторичный ток, А
- 5; 1
- Класс точности
- 0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
- Число обмоток, шт.
- 1
- Номинальное напряжение, кВ
- 27
- Межповерочный интервал, лет
- 16
- Гарантия, лет
- 5
- Номенклатура
- ТПЛ-27
- Серия
- ТПЛ
- Тип трансформатора
- Опорный, проходной
- Класс напряжения
- 27 кВ
- Место установки
- Наружная
Трансформатор ТПЛ-27 III УХЛ1 — проходной измерительный трансформатор тока, серия ТПЛ, коэффициент 300-400 А/5 А, класс точности 0,5, 0,5S, 0,2, 0,2S, 5P, 10P, 5PR и 10PR, наружная установка. Позицию можно использовать для расчета КП, проверки наличия, подбора аналога и уточнения комплектности под проект.
Назначение и применение
ТПЛ-27 III УХЛ1 применяют в распределительных устройствах и ячейках КРУ, где требуется проходная компоновка токовой цепи. При подборе важно сверить не только модель, но и фактическое исполнение: токи, напряжение, нагрузку вторичных цепей, климатическое исполнение, габариты и требования к документам.
Что проверить перед заказом
- Уточните класс напряжения и наибольшее рабочее напряжение.
- Сверьте коэффициент трансформации: 300-400 А/5 А.
- Укажите вторичный ток: 5; 1.
- Для учета и защиты проверьте класс точности: 0,5, 0,5S, 0,2, 0,2S, 5P, 10P, 5PR и 10PR.
- Количество вторичных обмоток: 1.
- Условия установки: наружная установка.
- Тип изоляции: литая изоляция.
- Если модель меняется по проекту, приложите спецификацию или опросный лист: так быстрее подобрать точное исполнение или аналог.
Документы и подтверждение параметров
Для закупки можно запросить коммерческое предложение, паспорт, руководство по эксплуатации, сертификат, описание типа средства измерений, 3D-модель или опросный лист, если они нужны проектировщику, снабжению или службе эксплуатации.
Для трансформаторов тока при подборе ориентируются на ГОСТ 7746, требования проекта и ПУЭ для цепей учета. Конкретное исполнение лучше сверять по паспорту, сертификату и проектной спецификации: это снижает риск ошибки при замене, повторной закупке или подборе аналога.
Цена, наличие и сроки
Цена и срок поставки зависят от исполнения, текущей производственной программы и объема партии. Отправьте модель или список позиций — мы проверим наличие, возможный срок изготовления и предложим замену, если нужного исполнения нет в доступной поставке.
