Опорные трансформаторы тока ТОЛК-6 и ТОЛК-6-I

ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2003 ОГГ.671 213.014 ТУ

Трансформатор тока ТОЛК (6 или 6-I) служит как преобразователь высоких токов в низкие и передачи их значений в виде информационных сигналов на измерительные, управляющие, защитные системы (датчики, приборы). Еще одной функцией является контроль работоспособности токовой защиты в случае отсутствия нагрузок в первичной цепи. Основное предназначение – использование в токораспределительном оборудовании переменного тока с напряжением 6 киловольт и рабочей частотой 50/60 герц (КРУ, ЗРУ, ПТН).

Условия эксплуатации трансформаторов ТОЛК-6 И 6-I

По климатическому исполнению токовые трансформаторы типа ТОЛК-6 или 6-I относятся к группе "О" с категорией размещения 5.1. Основные эксплуатационные требования к трансформаторам:

- размещение – не выше 1 тысячи метров над у.м.;

- диапазон температурных значений для работы – от -10°C до +45°C;

- месторасположение – непыльная сухая, невзрывоопасная среда (электрораспределительные шкафы), отсутствие испарений и прямого воздействия солнечной радиации;

- положение в пространстве (монтаж) – любое.

5 (пять) лет – срок гарантии с момента ввода тр-ра в эксплуатацию, 30 (тридцать) лет – заявленный срок службы.

Краткое описание тр-ров типа ТОЛК

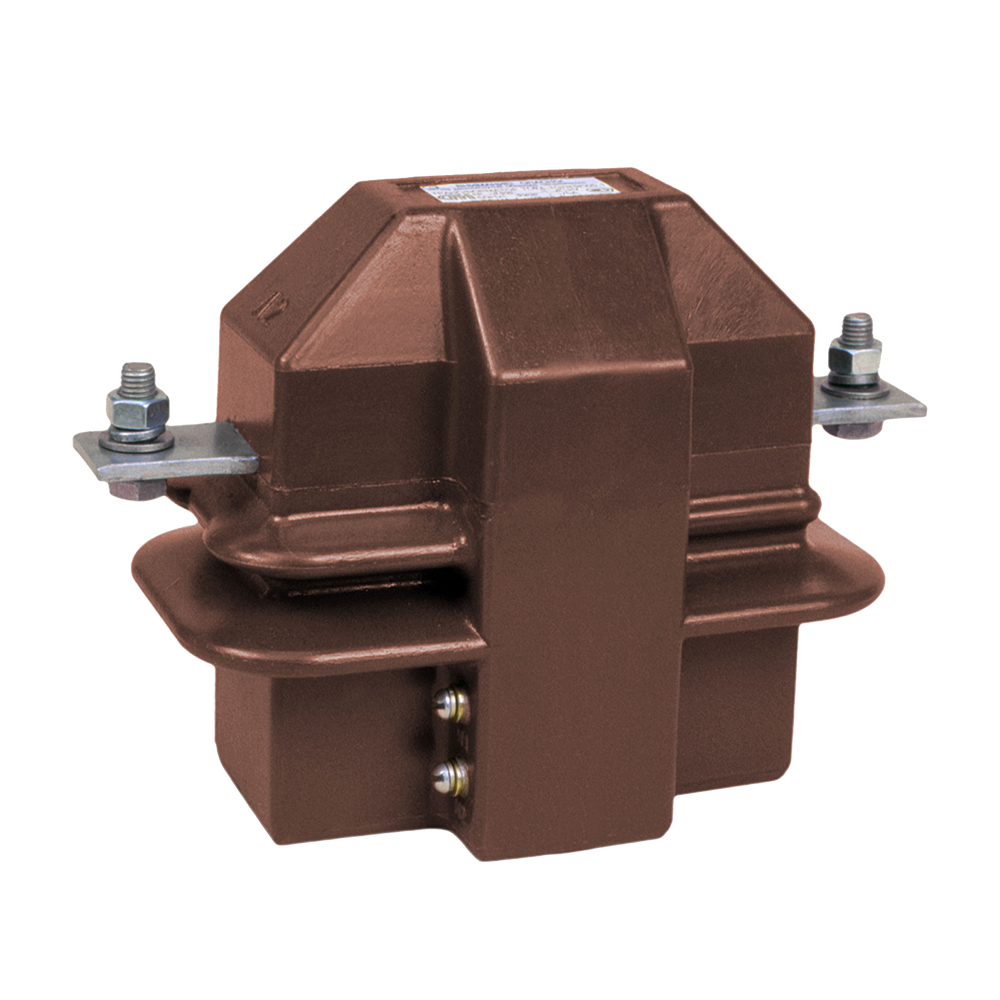

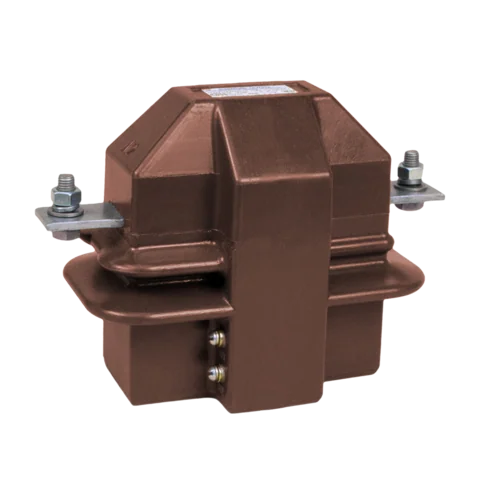

Тр-ры тока серии ТОЛК относятся к типу опорных конструкций, состоящих из магнитопровода, первичных и вторичных обмоток. При этом трансформатор ТОЛК-6-I имеет на магнитопроводе только одну вторичную обмотку – измерительную, в отличие от ТОЛК-6, у которого на магнитопроводе две вторичные обмотки.

Обмотки заливаются изоляцией из компаунда, состоящего из эпоксидной смолы, благодаря чему образуется блок-монолит. Выводы вторичной обмотки располагаются в нижней части корпуса, выводы прямоугольной формы первичной обмотки располагаются на торцах корпуса.
