Опорные трансформаторы тока
ТОЛК-10-1 ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2003 ОГГ.671 213.014 ТУ

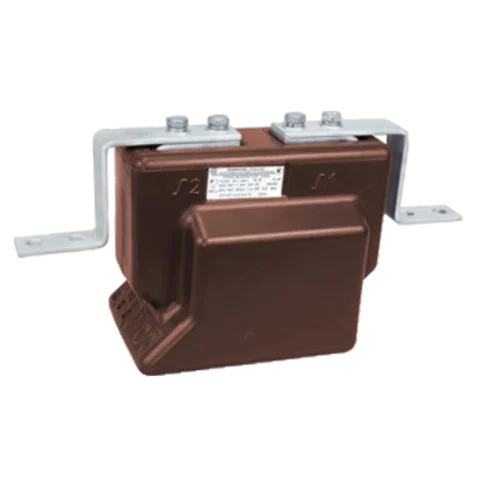

Трансформатор тока ТОЛК 10-1 предназначается для питания и передачи информационных сигнальных импульсов на измерительные, управляющие, защитные устройства (датчики, приборы) переменного тока. Используется в комплектных токораспределительных установках (КРУ) с параметрами: частота – 50/60 герц, класс напряжения по номиналу – 10 киловольт.
Условия использования трансформаторов ТОЛК-10-1
Опорные трансформаторы ТОЛК-10-1 в основном используются на угольных и сланцевых шахтах и относятся к исполнительскому классу О5.1.
Эксплуатация происходит при соблюдении следующих требований:
- размещение на высоте не больше 1 тысячи метров над у.м.;
- температура внутри КРУ – от -10°C до +45°C с учетом перегрева;
- среда окружения в распредустройствах – сухая непыльная, взрывобезопасная, с минимальной активностью газов и испарений;
- монтаж может осуществляться в любом положении.
Гарантийный период – 5 лет с начала эксплуатации, рабочий срок – до 30-ти лет.
Краткое описание трансформаторов ТОЛК-10-1

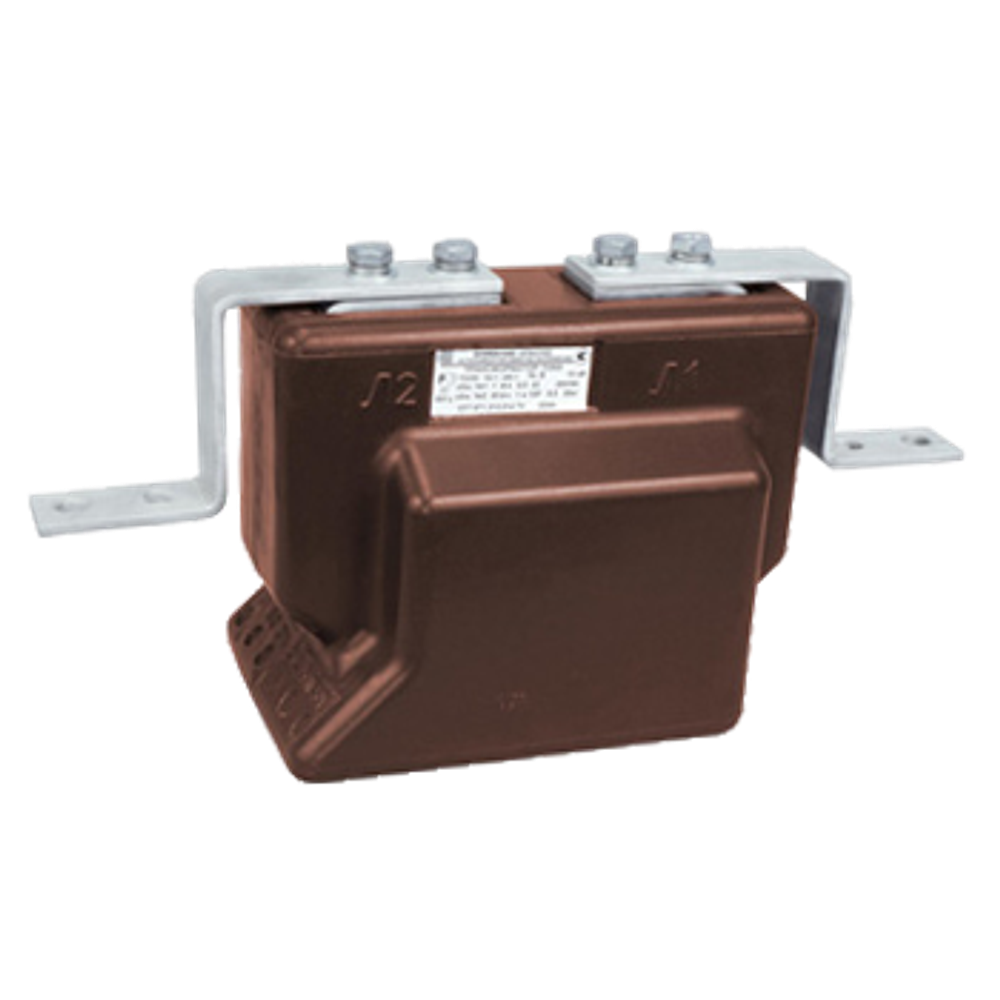

Трансформатор ТОЛК-10-I относится к группе опорных устройств с ленточным магнитопроводным сердечником типа тороид. На мгнитопровод наматывается вторичная обмотка и обмотка для контроля защитных функций. Первичная обмотка может быть многовитковая (токовые значения – до 0.4 кА) либо одновитковая (токовые значения – до 0.6 кА и выше).
В качестве изоляционного материала обмоток используется заливка эпоксидной смолой, образующей корпусной блок-монолит. Для выводных контактов первичной обмотки используются прямоугольные шины покрытые оловом (расположены на корпусе сверху). Выводные контакты вторичных обмоток находятся внизу монолитного корпуса.
Для ограничения доступа к вторичным обмоткам и возможности их раздельного опломбирования трансформаторы серии ТОЛК снабжаются защитными прозрачными крышками.
