ТОЛ-35-III-7.2
Предзаказ
(0)

ТОЛ-35-III-7.2

Цена по запросу

Уточнить модификацию и конечную стоимость
Добавить в сравнение

*Указана минимальная цена. Цена зависит от многих параметров.

  • Завод-изготовитель: ОАО «СЗТТ»
  • Межповерочный интервал: 16 лет
  • Гарантия: 5 лет
  • Класс напряжения: 35 кВ
  • Класс точности: 0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
  • Первичный ток: 10 - 2000 А

Данная модель заменит следующие трансформаторы:

- ТФЗМ-35;

- ТЛ-ЭК-35 М1; М2;

- ТОЛ-НТЗ-35-IV-11;

- ТОЛ-СЭЩ-35-IV

- ТОЛ-СВЭЛ-35 III М.

Аналогичные трансформаторы
В наличии
Предзаказ
*Указана минимальная цена. Цена зависит от многих параметров. Завод-изготовитель: ОАО «СЗТТ» Межповерочный интервал: 16 лет Гарантия: 5 лет Класс напряжения:...
0 руб
В наличии
Предзаказ
*Указана минимальная цена. Цена зависит от многих параметров. Завод-изготовитель: ОАО «СЗТТ» Межповерочный интервал: 16 лет Гарантия: 5 лет Класс напряжения:...
0 руб
Описание
Характеристики
Отзывы
Описание

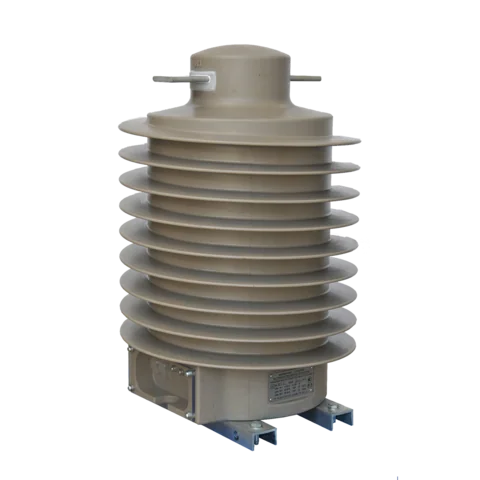

Опорный трансформатор тока ТОЛ-35 III-7.2

Назначение и область применения

Трансформатор токовый марки ТОЛ-35 III-7.2 уменьшает входящие значения тока высоковольтной сети с частотой 50|60 герц (напряжение 35 кВ, ток от 10 до 2000 А) до конкретных номинальных величин, безопасных для необходимого электрооборудования.

Трансформаторы тока серии ТОЛ-35 III с конструктивным исполнением 7.2, в основном используются для отделения от основного высокого напряжения цепи, релейной защиты и электроприборов расхода электрической энергии с невысоким напряжением, подключаемых к выводам вторичных обмоток. При этом ТОЛ-35 III-7.2 осуществляет функции электропитания низковольтных приборов и передачу сигнальных импульсов автоматизированным системам измерения, защиты, управления.

Работа трансформаторов осуществляется в открытом электрораспределительном оборудовании типа КРУН, ОРУ и в закрытых электрошкафах; на станциях и подстанциях.

Классификация

Трансформатор ТОЛ-35 III-7.2 имеет следующие эксплуатационно-технические параметры:

Конструктивные особенности обмоток: одна первичная и от 1-ой до 4-х вторичных обмоток.

Тип изоляции: компаунд из эпоксидной смолы, выполняет защитные функции, защищая обмотки от механического и климатического воздействия.

Место монтажа: наружного и внутреннего типа.

Тип установки: опорный, с вертикальным расположением.

Утечка внешней изоляции (длина пути): III.

Конструктивное исполнение: 7.2.

Эксплуатационные условия

Трансформаторы типа ТОЛ-35-III-7.2 по климатическому исполнению (диапазону рабочих температур и категория размещения) могут быть двух типов: УХЛ1 и Т1 и эксплуатируются при соблюдении следующих условий:

Альтитуда – не более 1 тысячи метров.

Температурный диапазон – от минус 60 до плюс 50°С.

Среда окружения непыльная, невзрывоопасная, без концентрации опасных газовых и жидкостных субстанций

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток.

Характеристики
Номинальное напряжение, кВ
35
Категория размещения
Наружная
Первичный ток, А
50 - 2000
Вторичный ток, А
5; 1
Число обмоток, шт.
до 4
Межповерочный интервал, лет
16
Гарантия, лет
5
Завод-изготовитель
ОАО «Свердловский завод трансформаторов тока» (ОАО “СЗТТ”)
Класс точности
0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
