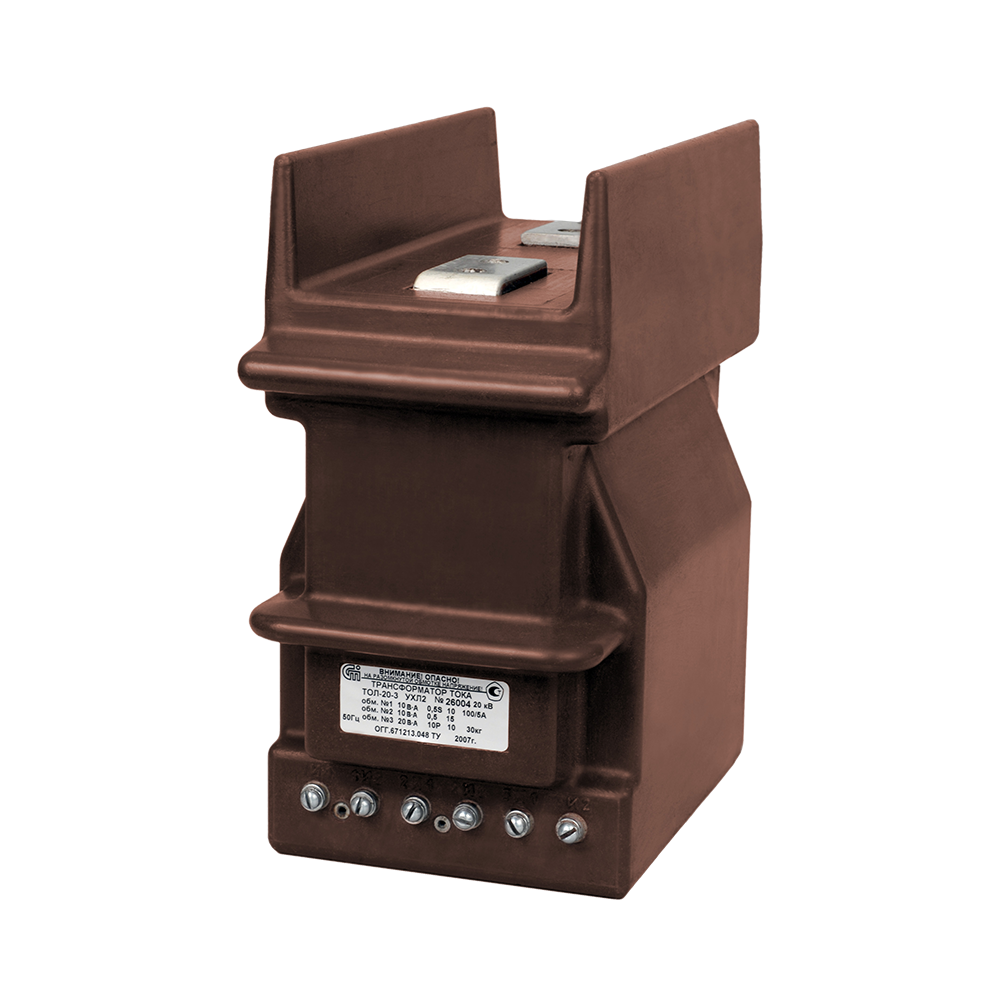

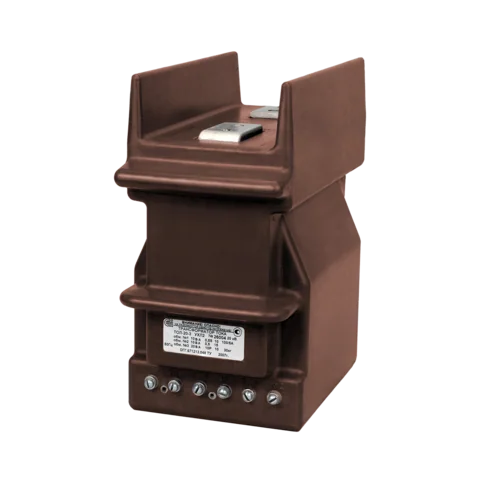

Трансформаторы тока ТОЛ-20

ТУ16 - 2011 ОГГ.671 210.001 ТУ взамен ТУ16 - 2007 ОГГ.671 213.048 ТУ

Опорный трансформатор тока ТОЛ 20 используется как передатчик информационных и сигнальных импульсов на системы контроля (защиты, управления) и/или на измерительную аппаратуру. Применяется для монтажа внутри или снаружи в электрораспределительном оборудовании переменного тока типа КРУ, ЗРУ, КСО и т.д. с токовой частотой 50/60 герц и напряжением 20 киловольт.

Условия эксплуатации ТОЛ-20

Трансформаторы ТОЛ-20 по климатическому исполнению и категории размещения относятся к классу УХЛ2. Эксплуатация возможна на высоте не свыше 1000 метров над у.м. при диапазоне окружающей температуры от -50°С до +50°С. Месторасположение – сухое, без пыли, взрывозащищенное, без агрессивных испарений, газов, атмосферных осадков.

Гарантия – 5 (пять) лет с начала работы устройства, общий срок службы – до 30 (тридцати) лет.

Краткое техническое описание ТОЛ-20

Трансформатор ТОЛ-20 выполняется в виде опорной конструкции, с магнитопроводным сердечником, первичной и 2,3 или 4 вторичными обмотками. Первичная обмотка может быть в виде стержня или многовитковой катушки, подключается к цепи с помощью прямоугольных выводов.

Для обеспечения электроизоляции и защиты трансформатора от внешних воздействий и влажности проводится заливка обмоток эпоксидным компаундом. Ограничение доступа к выводам вторичной обмотки осуществляется установкой прозрачного пластмассового колпака с возможностью его опломбирования.

Конструкционные особенности трансформаторов ТОЛ-20

- разделяющееся опломбирование вторичных обмоток;

- изоляционный компаунд – эпоксидная смола, заливка под вакуумом;

- степень изолированности – класс «б»;

- производство 2-ух габаритных типов – с длиной 295 или 350 миллиметров;

- имеется возможность комплектации адаптационной монтажно-установочной плитой;

- унификация монтажных и подсоединительных размеров.

По заявкам потребителя возможна поставка трансформаторов с дополнительными возможностями:

- для дифференциальной защиты;

- с различными коэффициентами трансформации (преобразования) вторичных значений;

- с адаптационной плитой, для замены устаревших типов трансформаторов.
