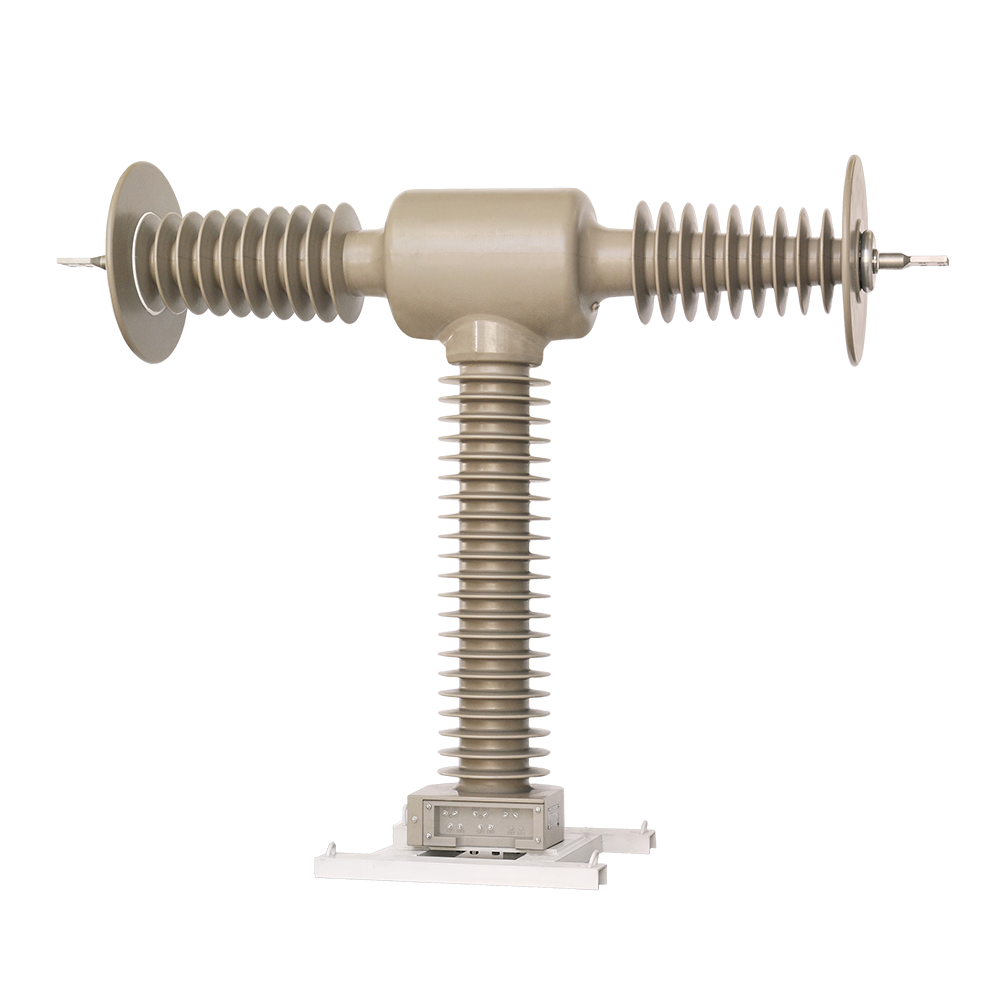

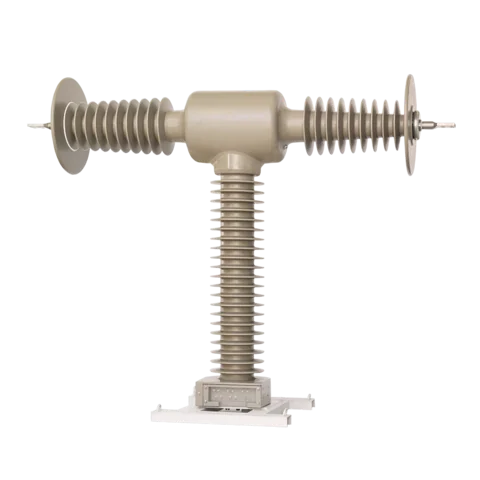

ТОЛ-110-III – опорные трансформаторы тока
Токовый трансформатор ТОЛ-110-III предназначен для понижения высоких значений (сила тока 100-2000 А, напряжение 110 кВ) высоковольтного первичного тока цепи до конкретных низких величин на вторичной обмотке, безопасных для низковольтного электрического оборудования.
Главным предназначением токовых трансформаторов марки ТОЛ-110-III является отделение низковольтных учетных приборов электрической энергии и реле защиты, подключенных к вторичной обмотке, от первичного высокого напряжения сети с частотой 50 либо 60 герц. К тому же ТОЛ-110-III осуществляет питание и передачу информационно-сигнальных данных приборам защитных, управляющих, измерительных систем.
Эксплуатация трансформаторов возможна на наружных распределительных электроустановках типа КРУН, ОРУ; на трансформаторных станциях и подстанциях.
Классификация
Трансформаторы тока ТОЛ-110-III классифицируются по следующим основным признакам:
Тип установки – опорная конструкция.
Вид изоляции – литье, заливается твердым изоляционным материалом (циклоалифатическая полимерная смола), защищает обмотки от механического и атмосферного воздействия.
Место установки – снаружи, возможно использование внутри закрытых электроустановок (при подходящих условиях), устанавливается в вертикальном положении.
Обмоточная конструкция – одна первичная и 3,4,5 или 6 вторичных обмоток, наматываемых на тороидальный магнитопровод.
Длина пути утечки внешней изоляции – класс III в соответствии с ГОСТом 9920.
Метод трансформации – электромагнитный.
Габариты, max: высота – 1706 ± 10 мм, длина – 2290 ± 10 мм.
Вес, max: 370 кг.
Условия эксплуатации
Климатическое исполнение ТОЛ-110-III – УХЛ1 и Т1.
Эксплуатируется данный тип трансформаторов в соответствии со следующими эксплуатационно-техническими условиями:
Максимальная высота расположения – не выше 1000 метров над у.м.
Температурный диапазон окружающего воздуха – от -60°С до +50°С.
Рабочая среда – невзрывоопасная, без содержания пыли, газовых и жидкостных скоплений, негативно влияющих на изоляцию и металл.
Вторичные выводы в клеммной коробке (внизу) защищены прозрачной крышкой с возможностью опломбирования для пресечения несанкционированного доступа.
Гарантия составляет 5 (пять) лет с момента работы изделия, полный срок работы – не менее 30-ти лет.
