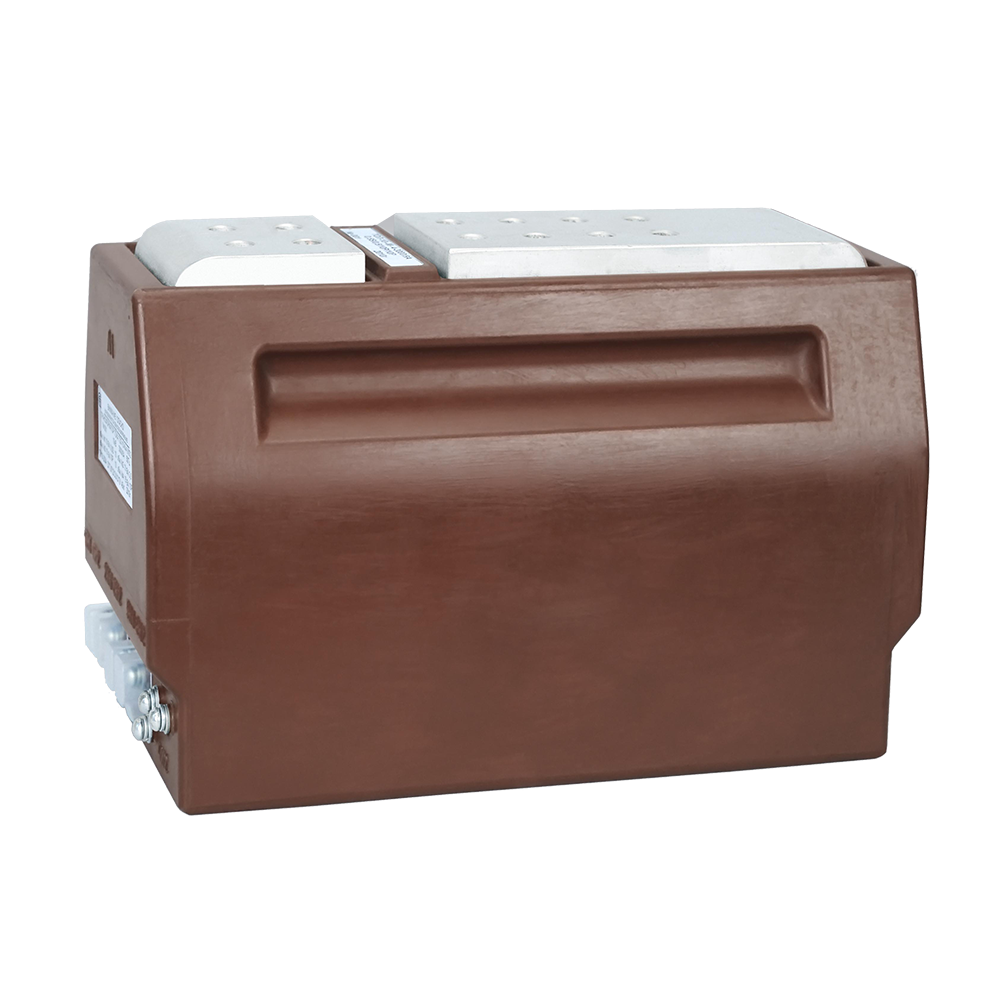

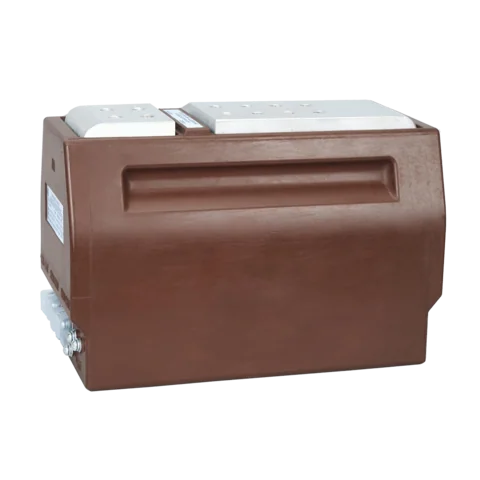

Опорные трансформаторы тока ТОЛ-10-М
ТУ16 - 2004 ОГГ.671 213.013 ТУ
Трансформатор тока ТОЛ-10-М (тр-тор опорный литой – 10кВ – модернизированный) служит преобразователем токовых значений для передачи сигнально-информационных импульсов на измерительные и защитные системы (счетчики, реле защиты и т.д.). Предназначается для применения на трансформаторных подстанциях, промышленных и бытовых электроустановках и на ином электротехническом оборудовании с параметрами переменного тока – I=50/60 герц, U ≤ 10 киловольт.
Условия рабочей среды и сроки эксплуатации ТОЛ-10-М
На сегодняшний день по климатическому исполнению производятся трансформаторы ТОЛ-10-М двух типов – УХЛ2.1 и Т2.1.
К типовым условиям эксплуатации тр-ров относятся следующие правила:
- высота эксплуатации не должна превышать 1 метров над у.м.;
- температура внутри электрооборудования для типа УХЛ 2.1 от -60°C до +50°C, для типа Т2.1 от -10°C до +55°C;
- месторасположение – сухие непыльные помещения, без агрессивных газов, паров жидкостей, невзрывоопасные;
- монтаж тр-ра может осуществляться в любом положении.
Гарантийный срок с момента ввода в работу – 5 лет. Максимальный эксплуатационный срок – до 30-ти лет.
Описание принципа действия и конструкции ТОЛ-10-М
Трансформатор ТОЛ-10-М действует по следующей схеме: вводы первичной обмотки последовательно подключаются к высоковольтным токпроводящим шинам электрораспределительного устройства, малый ток, после преобразования токовых значений, через выводы вторичных обмоток идет на учетные, измерительные приборы.
Тр-торы производятся на номинальные первичные токи 2500/3000 ампер с 2-мя, 3-мя, 4-мя вторичными обмотками.
По конструкции трансформаторы ТОЛ являются опорными устройствами с корпусом из невозгораемого полимера. Первичная обмотка, в зависимости от токов, выполняются в виде многовитковой или одновитковой катушки. Вторичные обмотки наматываются на сердечник-магнитопровод из трансформаторной (электротехнической) стали. В качестве изоляционного материала используется заливной эпоксидный компаунд, придавая блоку монолитность. Для ограничения доступности к выводам вторичной обмотки на корпус устанавливаются прозрачные пластмассовые колпаки с возможностью их пломбирования.
Габариты, схемы установки и подключения трансформаторов, а также измеренные в нагрузке токовые и угловые погрешности указываются в техдокументации.
