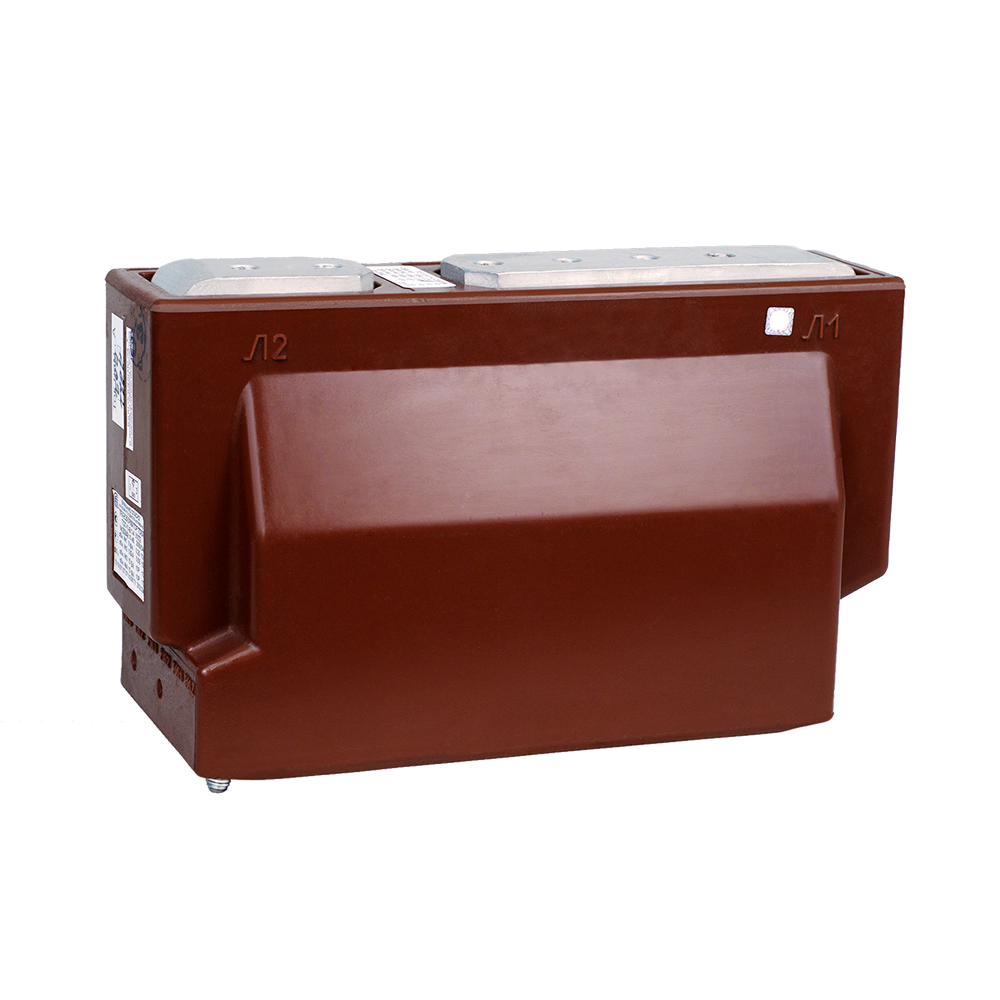

ТОЛ-10-9 – опорные трансформаторы тока

Трансформаторы тока марки ТОЛ-10-9 относятся к токопреобразующим устройствам опорного типа с литой изоляцией. Они используются на электрооборудовании переменного тока, в электроустановках типа КРУН/КРУ/ КСО с токовым напряжением до 10 киловольт и частотой тока – 50/60 герц.

По своей функциональности ТОЛ 10-9 является передатчиком информационно-сигнальных импульсов к электротехническим устройствам измерения, управления и защиты. По модификации выпускаются с 2-мя, 3-мя или 4-мя вторичными обмотками. Трансформаторы данной серии с наличием дифференциальной защиты необходимо заказывать специально.

Условия и сроки эксплуатации ТОЛ-10-9

Трансформаторы тока серии ТОЛ-10-9 различаются по климатическому исполнению на два типа – "Т2" и "УХЛ2" и могут использоваться в закрытых помещениях или внутри электроустановок при выполнении определенных условий:

- Высота размещения не может быть выше 1 (одной) тысячи метров над уровнем моря;

- Температура внутри оборудования составляет от -45 до +50°C для типа "УХЛ2" и от -10 до +55°C для типа "Т2";

- Среда размещения не должна: быть пыльной или взрывоопасной, содержать больших газовых или паровых скоплений (разрушают металлическое или изоляционное покрытие);

- Рабочее расположение в пространстве – любое.

Дополнительные характеристики

Токовые трансформаторы из серии ТОЛ-10-9 уральского производителя «СЗТТ» могут изготавливаться с вторичными обмотками, имеющими различные коэффициенты трансформации. Также у нас можно заказать трансформаторы с удлиненными выводами вторичных обмоток, состоящих из гибких многожильных электропроводов. Длина выводных проводов указывается в заказе.
