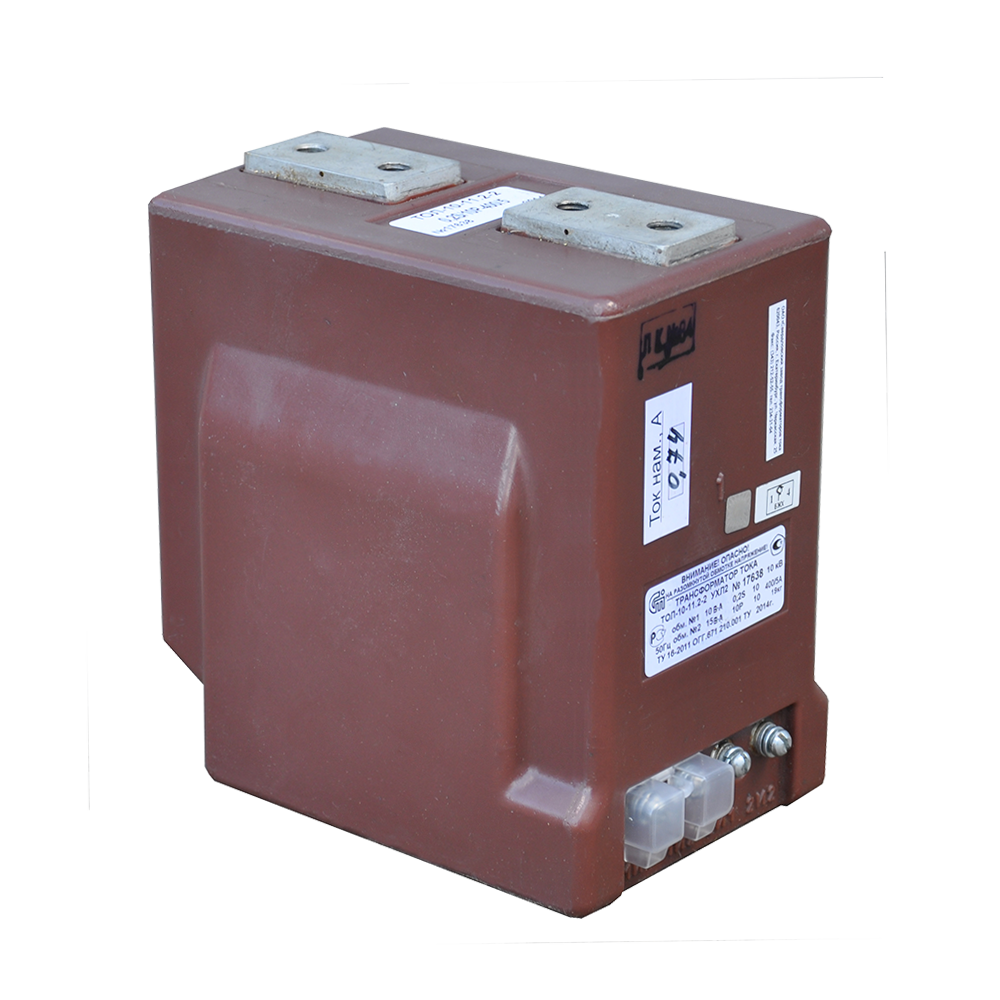

Трансформатор ТОЛ-10-11.2-2 40/1 0,2S/5P УХЛ2
Заменяет аналоги
Ключевые характеристики
| Завод-изготовитель | ОАО «СЗТТ» |
|---|---|
| Тип трансформатора | Опорный |
| Напряжение | 10 или 11* кВ |
| Изоляция | Литая |
| Место установки | Внутренняя |
| Межповерочный интервал | 16 лет |
| Срок службы | 30 лет |
| Гарантийный срок | 8 лет |
Уточним цену, наличие и срок, а информацию отправим в виде КП
Связаться напрямую: 8 800 250-78-42 · info@tkenergo.com
Информация о товаре
- Номинальное напряжение, кВ
- 10 или 11*
- Наибольшее рабочее напряжение, кВ
- 12
- Номинальная частота переменного тока, Гц
- 50 или 60 *
- Номинальный вторичный ток, А
- 1 или 5
- Номинальный первичный ток, А
- 5 - 2000
- Количество вторичных обмоток
- 2
- Класс точности: вторичной обмотки для измерений
- 0,2S; 0,2; 0,5S; 0,5
- вторичной обмотки для защиты
- 5Р; 10Р; 5PR; 10PR
- Номинальная вторичная нагрузка, В∙А: вторичной обмотки для измерений при cos φ = 1 при cos φ = 0,8
- 1; 2; 2,5 3; 5; 10; 15; 20; 25; 30 ** (10)
- вторичной обмотки для защиты при cos φ = 0,8
- 3; 5; 10; 15; 20; 25; 30 ** (15)
- Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15 В∙А), не менее
- 10
- Испытательное напряжение, кВ: Одноминутное промышленной частоты Грозового импульса
- 42 75
- Место установки
- Внутренняя
- Межповерочный интервал, лет
- 16
- Гарантия, лет
- 8
- Класс точности
- 0,5; 0,5S; 0,2; 0,2S; 5P; 10P; 5PR; 10PR
- Метка
- В наличии
- Номенклатура
- ТОЛ-10-11.2-2
- Серия
- ТОЛ
- Тип трансформатора
- Опорный
- Класс напряжения
- 10 или 11* кВ
- Место установки
- Внутренняя
Трансформатор ТОЛ-10-11.2-2 40/1 0,2S/5P УХЛ2 — опорный измерительный трансформатор тока, серия ТОЛ, класс напряжения 10 кВ и 11 кВ, коэффициент 40/1, класс точности 1, 0,2S и 5P, внутренняя установка. Позицию можно использовать для расчета КП, проверки наличия, подбора аналога и уточнения комплектности под проект.
Назначение и применение
ТОЛ-10-11.2-2 40/1 0,2S/5P УХЛ2 применяют в цепях учета, измерения, защиты, автоматики, сигнализации и управления в электроустановках переменного тока. При подборе важно сверить не только модель, но и фактическое исполнение: токи, напряжение, нагрузку вторичных цепей, климатическое исполнение, габариты и требования к документам.
Что проверить перед заказом
- Проверьте класс напряжения: 10 кВ и 11 кВ.
- Сверьте коэффициент трансформации: 40/1.
- Укажите вторичный ток: 1 или 5.
- Для учета и защиты проверьте класс точности: 1, 0,2S и 5P.
- Количество вторичных обмоток: 2.
- Условия установки: внутренняя установка.
- Тип изоляции: литая изоляция.
- Если модель меняется по проекту, приложите спецификацию или опросный лист: так быстрее подобрать точное исполнение или аналог.
Документы и подтверждение параметров
Для закупки можно запросить коммерческое предложение, паспорт, руководство по эксплуатации, сертификат, описание типа средства измерений, 3D-модель или опросный лист, если они нужны проектировщику, снабжению или службе эксплуатации.
Для трансформаторов тока при подборе ориентируются на ГОСТ 7746, требования проекта и ПУЭ для цепей учета. Конкретное исполнение лучше сверять по паспорту, сертификату и проектной спецификации: это снижает риск ошибки при замене, повторной закупке или подборе аналога.
Цена, наличие и сроки
Цена и срок поставки зависят от исполнения, текущей производственной программы и объема партии. Отправьте модель или список позиций — мы проверим наличие, возможный срок изготовления и предложим замену, если нужного исполнения нет в доступной поставке.
