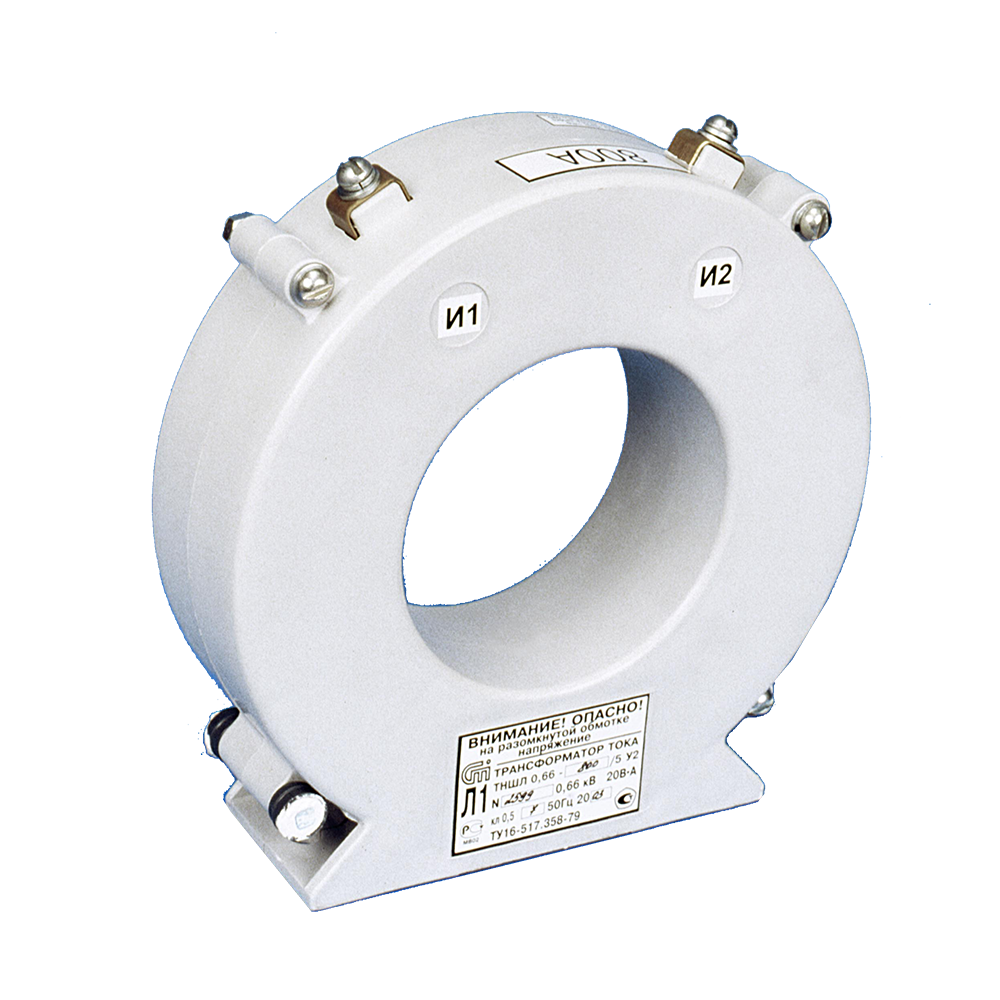

Шинные трансформаторы тока ТНШЛ-0,66

ТУ16 - 2004 ОГГ.671 231.048 ТУ

Предназначение ТНШЛ-0,66

Трансформатор тока ТНШЛ 0,66 применяется в качестве элемента электроцепи переменного тока в токораспределительных устройствах с U=0,66 кВ (номинал) и f=50/60 Гц. Передает сигнальные импульсы к измерительным датчикам и системам контроля (защитным и управляющим устройствам). Поставка тр-ров данного типа для дифференцированной защитной функции осуществляется по спецзаказу.

Существует возможность использования тр-тора в кабельных либо шинных электролиниях с высоким напряжением – от 3 до 110 кВ, если между токопроводящей шиной и вторичной обмоткой гарантирована надежная изоляция либо имеется оптимальный зазор. Данное допущение указывается в эксплуатационной документации трансформаторов.

Условия эксплуатации ТНШЛ-0,66

Использование ТНШЛ-0,66 допускается не выше 1тыс. метров над уровнем моря. Температурные показатели среды окружения от -45°С до +50°С. Использовать разрешается в невзрывоопасной среде, с минимальным содержанием пыли, с отсутствием водяных паров, агрессивных газов. Расположение: на токи 8-10 тыс. ампер – вертикально, на токи 0,6-5 тыс. ампер – любое.

Гарантия – 5 (пять) лет со времени работы устройства. Срок службы до 30 лет.

Эксплуатационно-технические параметры

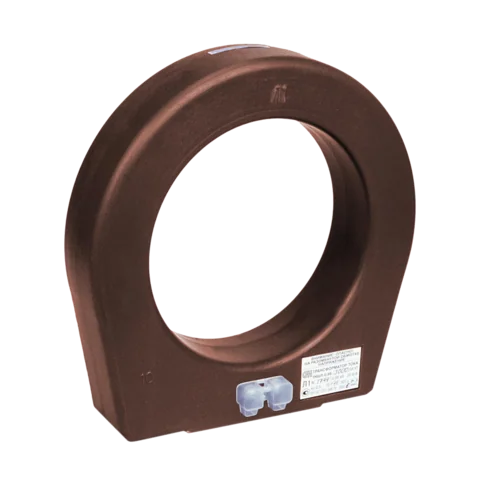

Трансформатор ТНШЛ-0,66 выпускается в корпусной оболочке из негорючих полимеров с литым изолированием шин. Выводные контакты вторичных обмоток укомплектованы прозрачным пластиковым окошком с возможностью опломбирования.

У тр. тока ТНШЛ отсутствует первичная обмотка, вместо нее используют шину токораспределителя. Вторичная обмотка тр-ра ТНШЛ наматывается на магнитный тороидальный сердечник и изолируется с помощью эпоксида либо может изолироваться в полимерной оболочке.

«Свердловский завод тр-ров тока» допускает использовать в выпускаемых им трансформаторных устройствах вторичную обмотку (класс точности 0,2S/ 0,5S) с нагрузочным показателем меньше 25% от номинала. В заводском техпаспорте тр-тора указаны допустимые значения токов устройства, а также токовые и угловые погрешности при номинальных нагрузках.
